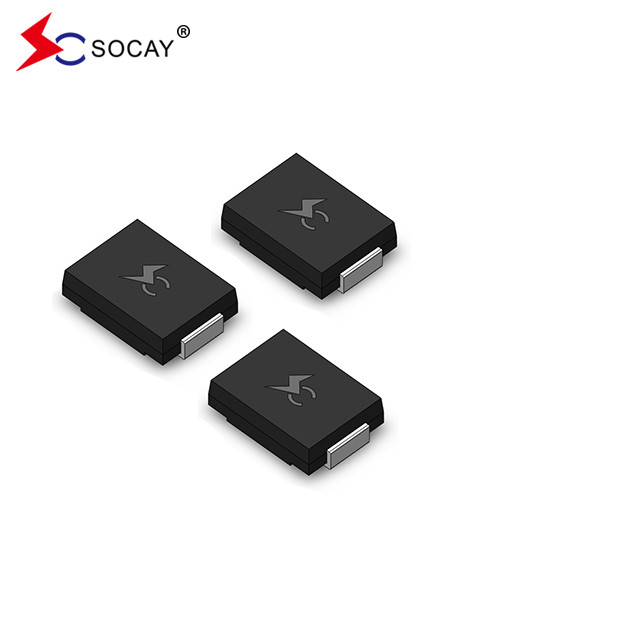

เครื่องยับยับ ESD ของ SMCJ ของแท้ใหม่ ไดโอทีวีS DO-214AB SMCJ90CA

เครื่องยับยับ ESD ของ SMCJ ของแท้ใหม่ ไดโอทีวีS DO-214AB SMCJ90CA

ใบข้อมูล:SMCJ_v2107.1.pdf

เครื่องยับยับความกระชับอัตราเฉลี่ยบนพื้นผิว (TVS) คําอธิบาย

เครื่องยับยับความดันระยะสั้น (TVS) ที่ติดตั้งบนพื้นผิวถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความ nhạy cảmจากความดันระยะสั้นที่เกิดจากสายฟ้าและเหตุการณ์ความดันระยะสั้นอื่น ๆ.

เครื่องยับยับความแรงดันชั่วคราว (TVS) ที่ติดบนพื้นผิว คุณสมบัติ:

u SMCJ90CA เหมาะสําหรับการใช้งานที่ติดตั้งบนพื้นผิว เพื่อปรับปรุงพื้นที่บอร์ด

u การรั่วไหลของมันต่ํามาก

u ส่วนประกอบของหน่วยสองทิศ

u การเชื่อมต่อกระจก passivated

อุปทานของ SMCJ90CA ต่ํา

u มันมีความสามารถในการจับยึดที่ดี

u ความสามารถพลังงานสูงสุดที่ 10 × 1000μs รูปแบบคลื่น อัตราการซ้ํา (วงจรทํางาน):00.01% คือ 1500W

u เวลาตอบสนองเร็วของ SMCJ90CA: โดยทั่วไปต่ํากว่า 1.0ps จาก 0 โวลต์ถึง V_BRนาที

u แบบ I_Rต่ํากว่า 5μA มากกว่า 12V

u การเชื่อมอุณหภูมิสูง: 260°C/40 วินาทีที่ปลาย

u คออฟเฟกชั่นอุณหภูมิสูงสุดแบบ ΔV_BR= 0.1% × V_BR@25°C× ΔT

u พลาสติกแพคเกจมี Underwriters การเผาไหม้ห้องปฏิบัติการ 94V-0

u ทองแดงแมท ไม มีหมู

u SMCJ90CA ไม่มีฮาโลเจน และสอดคล้องกับ RoHS

u รูปแบบความผิดปกติทั่วไปคือความสั้นจากความแรงดันหรือกระแสที่ระบุเกิน

u การทดสอบขนดําดําเนินการตาม JEDEC JESD201A ตามตาราง 4a และ 4c

u IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ)

u การป้องกัน ESD ของสายข้อมูลของ SMCJ90CA ตาม IEC 61000-4-2 (IEC801-2)

u การป้องกัน EFT ของสายข้อมูลตาม IEC 61000-4-4 (IEC801-4)
