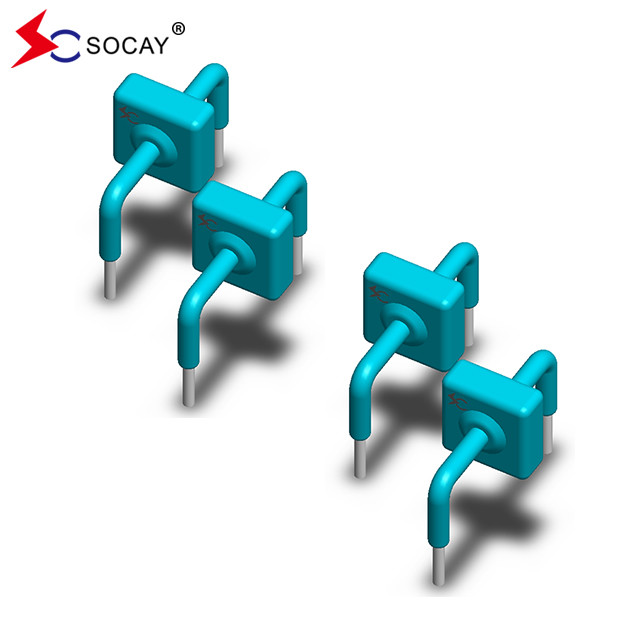

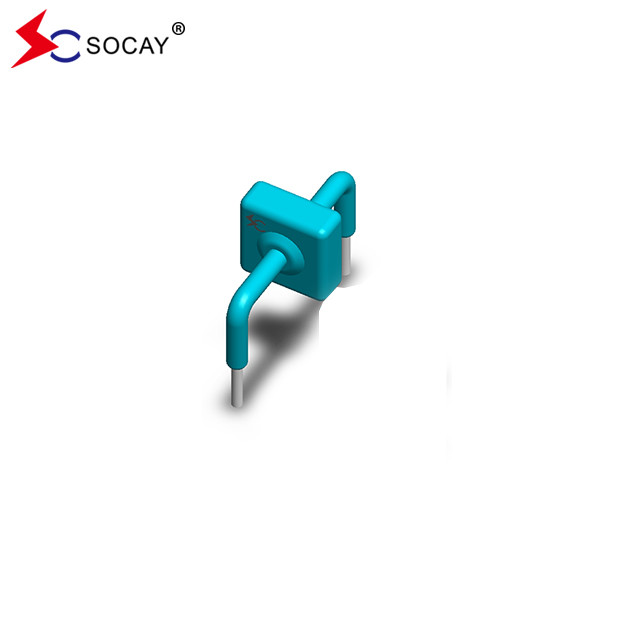

SOCAY Radial Lead TVS Diode KB-058 เครื่องกดดันความแรงของผงสีฟ้า 6KA
ใบข้อมูล:KB_v2111.pdf
วิธีการเลือก
1เพื่อรู้ผลิตภัณฑ์ของลูกค้า ความดันการทํางาน การใช้งานพอร์ต ระดับการป้องกัน
2.VRWM (แรงดันการทํางาน) ค่าของอุปกรณ์ ≥ การทํางานปกติในวงจรของลูกค้า
3.VC (แรงดันคลับ) ค่า < ความดันสูงสุดสําหรับชิปด้านหลัง
4เลือกพัสดุและพลังงานของอุปกรณ์ตามจุดใช้งานและระดับการป้องกัน
คําอธิบาย:
ท่อ TVS ถูกใช้อย่างแพร่หลายสําหรับการป้องกันครึ่งตัวนําและอุปกรณ์ที่มีความ nhạy cảm โดยทั่วไปสําหรับการป้องกันไดโอด์พลังงานดับลมระยะสั้นสูง และความแรงกดต่ํา.
| เลขส่วน | การหยุดยั้งกลับ โวลเตชั่น | ความดันการตัด | การทดสอบ ปัจจุบัน | ปัจจุบัน การจัดอันดับ | ขนาดสูงสุด การกั้น โวลเตชั่น | ย้อนหลัง การรั่วไหล | |
| VAC ((V) | VDC ((V) | VBR(V) MIN.@IT | ฉันT (mA) | ฉันPP8/20μs(KA) | VC(V) @IPP | ฉันR (μA) @VDC | |
| ค.บ.-012 | 8.5 | 12.8 | 14 | 10 | 6 | 28 | 20 |
| ข้อมูลการใช้งาน | 11 | 15 | 17 | 10 | 6 | 30 | 20 |
| ค.บ.-020 | 14 | 20 | 22 | 10 | 6 | 40 | 20 |
| ข้อมูลการใช้งาน | 17 | 25 | 28 | 10 | 6 | 50 | 20 |
| KB-030 | 21 | 30 | 33 | 10 | 6 | 60 | 20 |
| ข้อมูลการใช้งาน | 30 | 42 | 47 | 10 | 6 | 77 | 20 |
| ข้อมูลการใช้งาน | 40 | 58 | 64 | 10 | 6 | 110 | 20 |
| ค.บ.-066 | 45 | 66 | 70 | 10 | 6 | 125 | 20 |
| ข้อมูลการใช้งาน | 54 | 76 | 83 | 10 | 6 | 135 | 20 |
| KB-100 | 72 | 100 | 110 | 10 | 6 | 165 | 20 |
| KB-133 | 100 | 133 | 147 | 10 | 6 | 220 | 20 |
| KB-170 | 130 | 170 | 180 | 10 | 6 | 260 | 20 |
| KB-190 | 145 | 190 | 200 | 10 | 6 | 290 | 20 |
| KB-200 | 150 | 200 | 222 | 10 | 6 | 330 | 20 |
| KB-240 | 180 | 240 | 250 | 10 | 6 | 340 | 20 |
| KB-275 | 210 | 275 | 300 | 10 | 6 | 435 | 20 |
| KB-300 | 230 | 300 | 330 | 10 | 6 | 470 | 20 |
| KB-380 | 275 | 380 | 401 | 10 | 6 | 520 | 20 |
| KB-430 | 310 | 430 | 440 | 10 | 6 | 625 | 20 |
การจัดหมวดหมู่
DIP:D0-41,DO-15,DO-201,P600
SMD:SOD-123 ((SMF),DO-214AC ((SMA),DO-214AA ((SMB),DO-214AB ((SMC)
พลังงาน:200W ~ 30000W
เวลาตอบสนอง < 1PS, ด้วยแรงดัน clamping, เครื่องจํากัดแรงดัน
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| จุดทํางาน | TJ | -55 ถึง +150 | °C |
| ระยะอุณหภูมิในการเก็บรักษา | TSTG | -55 ถึง +150 | °C |
| เรตติ้งปัจจุบัน1 | ฉันPP | 6 | KA |
หมายเหตุ: | |||
| น้ําหนัก | ผู้ผลิตที่ติดต่อ |
| กรณี | อีโป๊กซี่ในกระเป๋า |
| สถานี | สายไฟที่เคลือบด้วยเงิน, สามารถต่อต่อได้ตาม MIL-STD-750, วิธี 2026 |
