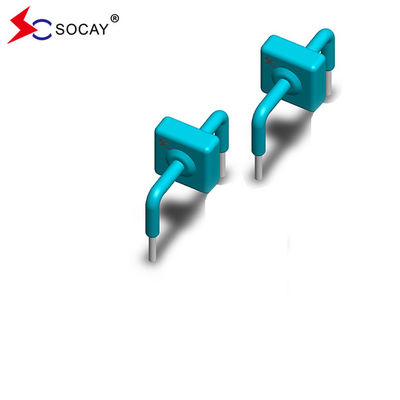

15KA Blue Powder Surge Suppressor ไดโอเดส TVS สองทิศ KD-076 20μA IR 145VC
ใบข้อมูล:KD_v2111.pdf
ไดโอเดส TVS KD-076คําอธิบาย:
เครื่องยับยั้งกระแสผ่านระดับสูง KD Series ได้ถูกออกแบบเป็นพิเศษเพื่อใช้ในการป้องกันสาย AC และการใช้งานที่ต้องการ (AC หรือ DC)การเพิ่มความกระชับกําลังใด ๆ เนื่องจากการนํากระแสไฟฟ้าที่เพิ่มขึ้นสามารถเชื่อมต่อกันเป็นชุดและ/หรือปานกลาง เพื่อสร้างการแก้ไขการป้องกันความจุสูงมาก
| เลขส่วน |
การหยุดยั้งกลับ โวลเตชั่น |
ความดันการตัด |
การทดสอบ ปัจจุบัน |
ปัจจุบัน การจัดอันดับ |
ขนาดสูงสุด การกั้น โวลเตชั่น |
ย้อนหลัง การรั่วไหล |
|
| VAC ((V) | VDC ((V) |
VBR(V) MIN.@IT |
ฉันT (mA) |
ฉันPP8/20μs(KA) |
VC(V) @IPP |
ฉันR (μA) @VDC |
|
| KD-012 | 8.5 | 12.8 | 14 | 10 | 15 | 28 | 20 |
| KD-015 | 11 | 15 | 17 | 10 | 15 | 30 | 20 |
| KD-020 | 14 | 20 | 22 | 10 | 15 | 40 | 20 |
| KD-025 | 17 | 25 | 28 | 10 | 15 | 50 | 20 |
| KD-030 | 21 | 30 | 33 | 10 | 15 | 60 | 20 |
| KD-042 | 30 | 42 | 47 | 10 | 15 | 77 | 20 |
| KD-058 | 40 | 58 | 64 | 10 | 15 | 110 | 20 |
| KD-066 | 45 | 66 | 70 | 10 | 15 | 125 | 20 |
| KD-076 | 54 | 76 | 85 | 10 | 15 | 145 | 20 |
ไดโอเดส TVS KD-076ลักษณะ:
|
| ไดโอเดส TVS KD-076ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| สายต่อการทํางาน TVS Diode | TJ | -55 ถึง +150 | °C |
| ระยะอุณหภูมิในการเก็บรักษา | TSTG | -55 ถึง +150 | °C |
| ระดับกระแสไฟฟ้า TVS1 | ฉันPP | 15 | KA |
|
หมายเหตุ: |
|||
| TVS ไดโอเดส KD-076 น้ําหนัก | ผู้ผลิตที่ติดต่อ |
| กรอบ TVS ไดโอเดส KD-076 | อีโป๊กซี่ในกระเป๋า |
| TVS Diode KD-076 เทอร์มินัล | สายไฟที่เคลือบด้วยเงิน, สามารถต่อต่อได้ตาม MIL-STD-750, วิธี 2026 |
