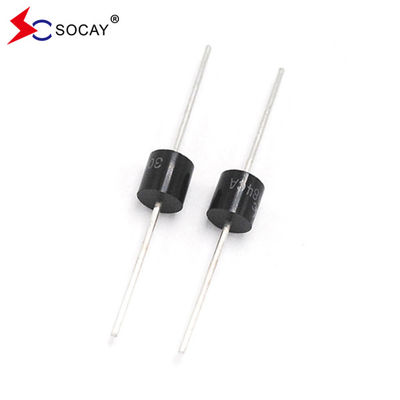

30KPA84CA เครื่องกดดันระยะสั้น 30000W TVS ไดโอเดส การป้องกันการหยุดการกระชับกระแส
ใบข้อมูล:30KPA.pdf
คําอธิบาย:
ซีรี่ย์ 30KPA ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากสายฟ้า และเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| เลขส่วน |
ย้อนหลัง สตานด์ออฟ โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่นVBR (V) @IT |
การทดสอบ ปัจจุบัน ฉันT (mA) |
ขนาดสูงสุด การกั้น โวลเตชั่น VC @IPP (V) |
ขนาดสูงสุด สูงสุด สัมผัส ปัจจุบัน ฉันPP(A) |
ขนาดสูงสุด ย้อนหลัง การรั่วไหลฉันR @VRWM (μA) |
|
| ยูนิ | บี | MIN | |||||
| 30KPA28A | 30KPA28CA | 28 | 31.28 | 50 | 50.0 | 606.0 | 5000 |
| 30KPA30A | 30KPA30CA | 30 | 33.51 | 50 | 55.2 | 548.9 | 5000 |
| 30KPA33A | 30KPA33CA | 33 | 36.90 | 50 | 58.5 | 517.9 | 5000 |
| 30KPA36A | 30KPA36CA | 36 | 40.20 | 50 | 61.8 | 490.3 | 5000 |
| 30KPA39A | 30KPA39CA | 39 | 43.60 | 20 | 67.2 | 450.9 | 2000 |
| 30KPA42A | 30KPA42CA | 42 | 46.90 | 10 | 72.0 | 420.8 | 1000 |
| 30KPA43A | 30KPA43CA | 43 | 48.00 | 10 | 73.0 | 415.1 | 1000 |
| 30KPA45A | 30KPA45CA | 45 | 50.30 | 5 | 77.4 | 391.5 | 250 |
| 30KPA48A | 30KPA48CA | 48 | 53.60 | 5 | 81.6 | 371.3 | 150 |
| 30KPA51A | 30KPA51CA | 51 | 57.00 | 5 | 86.4 | 350.7 | 50 |
| 30KPA54A | 30KPA54CA | 54 | 60.30 | 5 | 91.4 | 331.5 | 20 |
| 30KPA58A | 30KPA58CA | 58 | 64.80 | 5 | 92.4 | 327.9 | 20 |
| 30KPA60A | 30KPA60CA | 60 | 67.00 | 5 | 102.0 | 297.1 | 15 |
| 30KPA64A | 30KPA64CA | 64 | 71.50 | 5 | 104.0 | 291.3 | 10 |
| 30KPA66A | 30KPA66CA | 66 | 73.70 | 5 | 107.0 | 283.2 | 2 |
| 30KPA70A | 30KPA70CA | 70 | 78.20 | 5 | 109.0 | 278.0 | 2 |
| 30KPA71A | 30KPA71CA | 71 | 79.30 | 5 | 111.5 | 271.7 | 2 |
| 30KPA72A | 30KPA72CA | 72 | 80.40 | 5 | 114.0 | 265.8 | 2 |
| 30KPA75A | 30KPA75CA | 75 | 83.80 | 5 | 119.4 | 253.8 | 2 |
| 30KPA78A | 30KPA78CA | 78 | 87.10 | 5 | 129.0 | 234.9 | 2 |
| 30KPA84A | 30KPA84CA | 84 | 93.80 | 5 | 139.2 | 217.7 | 2 |
| 30KPA90A | 30KPA90CA | 90 | 100.50 | 5 | 146.4 | 207.0 | 2 |
| 30KPA96A | 30KPA96CA | 96 | 107.20 | 5 | 156.0 | 194.2 | 2 |
| 30KPA102A | 30KPA102CA | 102 | 113.90 | 5 | 165.6 | 183.0 | 2 |
| 30KPA108A | 30KPA108CA | 108 | 120.60 | 5 | 175.2 | 172.9 | 2 |
| 30KPA120A | 30KPA120CA | 120 | 134.00 | 5 | 194.4 | 155.9 | 2 |
| 30KPA132A | 30KPA132CA | 132 | 147.40 | 5 | 213.0 | 142.3 | 2 |
| 30KPA144A | 30KPA144CA | 144 | 160.80 | 5 | 223.2 | 135.8 | 2 |
| 30KPA150A | 30KPA150CA | 150 | 167.60 | 5 | 233.4 | 129.8 | 2 |
| 30KPA156A | 30KPA156CA | 156 | 174.30 | 5 | 245.0 | 123.7 | 2 |
| 30KPA160A | 30KPA160CA | 160 | 178.70 | 5 | 252.6 | 120.0 | 2 |
| 30KPA168A | 30KPA168CA | 168 | 187.70 | 5 | 272.4 | 111.2 | 2 |
| 30KPA170A | 30KPA170CA | 170 | 189.90 | 5 | 275.0 | 110.2 | 2 |
| 30KPA180A | 30KPA180CA | 180 | 201.10 | 5 | 290.4 | 104.3 | 2 |
| 30KPA198A | 30KPA198CA | 198 | 221.20 | 5 | 319.8 | 94.7 | 2 |
| 30KPA216A | 30KPA216CA | 216 | 241.30 | 5 | 348.6 | 86.9 | 2 |
| 30KPA240A | 30KPA240CA | 240 | 268.10 | 5 | 387.0 | 78.3 | 2 |
| 30KPA258A | 30KPA258CA | 258 | 188.20 | 5 | 416.4 | 72.8 | 2 |
| 30KPA260A | 30KPA260CA | 260 | 290.40 | 5 | 416.0 | 72.8 | 2 |
| 30KPA270A | 30KPA270CA | 270 | 301.60 | 5 | 436.2 | 69.5 | 2 |
| 30KPA280A | 30KPA280CA | 280 | 312.80 | 5 | 464.0 | 65.3 | 2 |
| 30KPA288A | 30KPA288CA | 288 | 321.70 | 5 | 469.9 | 64.5 | 2 |
ลักษณะ:
|
u การเชื่อมต่อชิปกระจก passivated ใน Package P600 u การรั่วไหลน้อย u หน่วยแบบเดียวและสองทิศทาง u ความสามารถในการจับยึดที่ดี u 30000W ความสามารถพลังงานสูงสุดที่ 10 × 1000μs รูปแบบคลื่น อัตราการซ้ํา (วงจรทํางาน):00.01% u เวลาตอบสนองอย่างรวดเร็ว: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึง VBRนาที u แบบ IRต่ํากว่า 2μA มากกว่า 73V u การเชื่อมอุณหภูมิสูง: 260°C/40 วินาทีที่ปลาย u คออฟเฟกชั่นอุณหภูมิสูงสุดแบบ ΔVBR= 0.1% × VBR@25°C× ΔT u พลาสติกแพคเกจมี Underwriters การเผาไหม้ห้องปฏิบัติการ 94V-0 u ทองแดงแมท ไม มีหมู u ไม่มีฮาโลเจน และสอดคล้องกับ RoHS u รูปแบบความผิดปกติทั่วไปคือความสั้นจากความแรงดันหรือกระแสที่ระบุเกิน u การทดสอบขนดําดําเนินการตาม JEDEC JESD201A ตามตาราง 4a และ 4c u IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ) u การป้องกัน ESD ของสายข้อมูลตาม IEC 61000-4-2 (IEC801-2) u การป้องกัน EFT ของสายข้อมูลตาม IEC 61000-4-4 (IEC801-4)
|
การใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, VCC bus และวงจรที่เปราะบางอื่น ๆ ที่ใช้ในโทรคมนาคม, คอมพิวเตอร์, อุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 30000 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ TL= 75°C | PM(AV) | 8.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 500 | แอมเปอร์ |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
|
หมายเหตุ: 1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2 2. ติดตั้งบน 5.0 มม x 5.0 มม (0.03 มมหนา) แพดทองแดงสําหรับแต่ละปลาย 3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เทียบเท่า วงจรทํางาน = สูงสุด 4 ริบต่อนาที 4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V |
|||
|
