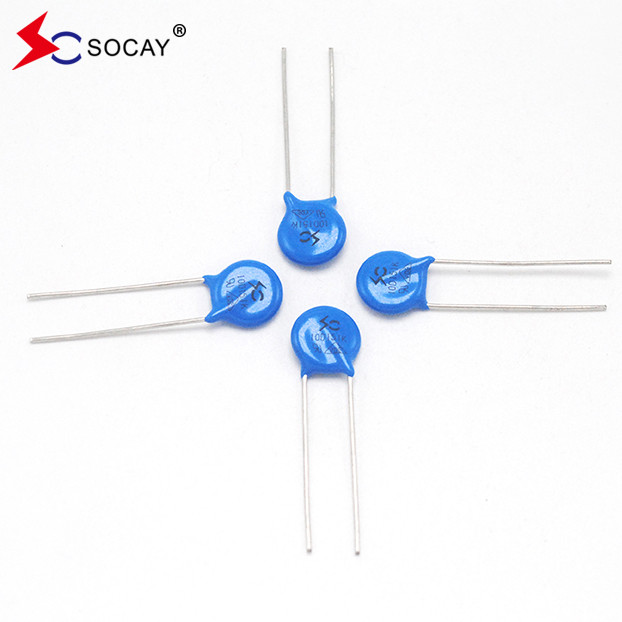

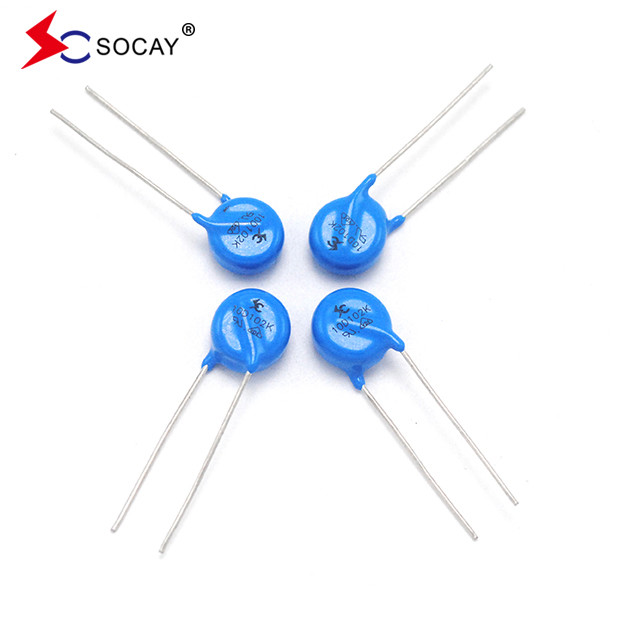

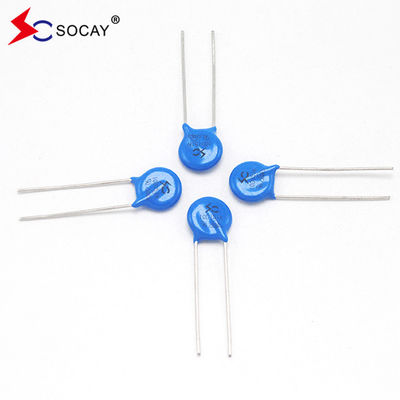

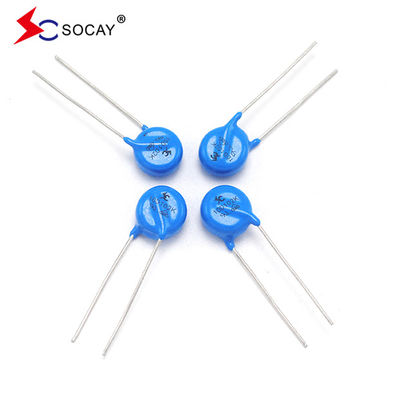

แรเดียลลอยด์เมทัลอ๊อกไซด์วาริสตอร์ MOVs Ф25mm 25D391K วาริสตอร์
ใบข้อมูล:25D ซีรีส์_v23061.pdf
คําแนะนํา
อุปกรณ์จํากัดแรงดันที่ใช้กันมากที่สุดคือวาริสเตอร์ MOV / MLV ซึ่งทําจากซิงกอ๊อกไซด์และอ๊อกไซด์โลหะหลายชนิด
สื่อหลัก
วัสดุของซีนกอซิด
| เลขประเภท | ความดันสูงสุดที่ยอมรับ |
วาริสตอร์ โวลเตชั่น |
ขนาดสูงสุด การกั้น โวลเตชั่น |
การ ทน ต่อ คอร์นต์ 8/20μS |
เรต พลัง |
พลังงาน (10/1000μs)
|
ความจุ | ||||
| มาตรฐาน |
สูง การเพิ่มขึ้น |
VAC (V) |
VDC (V) |
V 1mA (V) |
ฉันP (A) |
VC (V) |
มาตรฐาน (A) |
ความแรงสูง (A) |
(W) | (J) |
@ 1KHZ (pF) |
| 1 ครั้ง | 1 ครั้ง | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 ((270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330 ((297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
การใช้งาน:
|
u การป้องกันเทรนซิสเตอร์, ไดโอเดส, IC, ไทริสเตอร์หรือเทรียคเซมีคอนดักเตอร์ u การป้องกันการกระตุ้นในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค u การป้องกันแรงกระตุ้นในอุตสาหกรรมอิเล็กทรอนิกส์ u การป้องกันการกระตุ้นในอุปกรณ์อิเล็กทรอนิกส์ในบ้าน, อุปกรณ์ก๊าซและอุปกรณ์น้ํามัน u การดูดซึมกระแสไฟฟ้าของเรเล่และวาล์วไฟฟ้าแม่เหล็ก |
| อุณหภูมิการทํางาน | -40°C ~ +85°C |
| อุณหภูมิในการเก็บ | -40°C ~ +85°C |
| อุณหภูมิพื้นที่ทํางาน | +115°C |
| ความต้านทานต่อการปิด | > 100MΩ |
| ผิวเคลือบ (ธ อร์อีโป๊กซี่) |
ป้องกันไฟ UL 94 V-0 |
| การเคลือบ | ยางยางเอโป็กซี่ |
| สายลวด | สายทองแดง |
| อิเล็กทรอนด์ | เหรียญทองคํา |
| ดิสก์ | ซิงค์อ๊อกไซด์ |
| ขนาด | เลขส่วน | กระเป๋า | กล่องเล็ก | กล่อง |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
