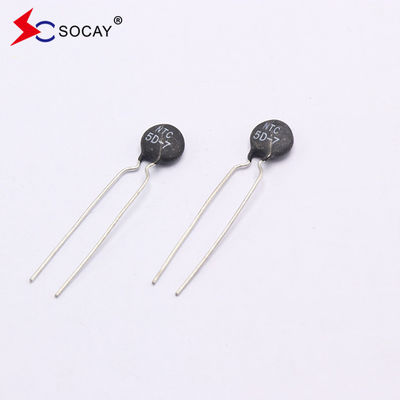

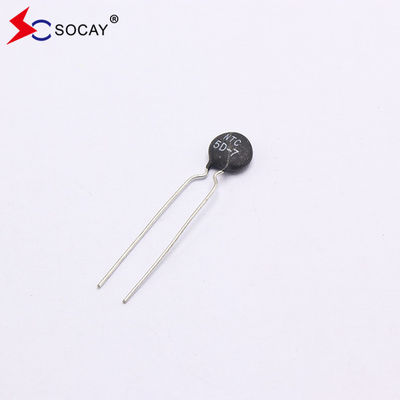

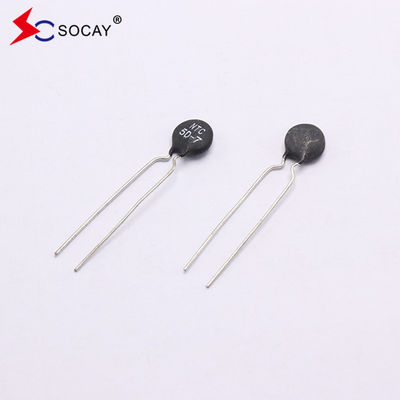

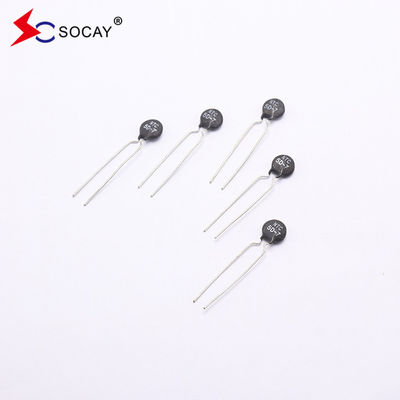

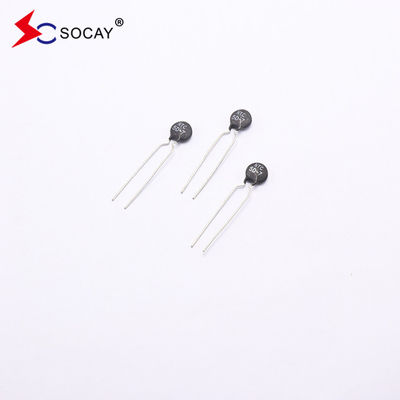

78μF 2A Imax NTC Thermistor MF72-SCN5D-7 เรดียลลอย โรสซินเคลือบ
ใบข้อมูล:MF72-SCN5D-7_v21051.pdf
| ส่วนจํานวน |
ความต้านทาน ในวัย 25°C ± 20% |
แม็กซ์ ถูกอนุญาต Wการทํางาน Cราคา |
Rการมีอยู่ ภายใต้ภาระ (mΩ) |
การระบาย ปัจจัย |
อุณหภูมิ เวลา เสมอ |
ความจุสูงสุดที่อนุญาต @240Vac |
| R25(Ω) | ฉันสูงสุด(A) | (mΩ) | δ(mW/°C) | τ ((Sec.) | C ((uF) | |
| MF72-SCN5D-7 | 5 | 2 | 283 | 10 | 30 | 78 |
เกี่ยวกับ NTC
หลักการทํางานของ NTC thermistor คือ เมื่ออุณหภูมิเพิ่มขึ้น อิเล็กตรอนอิสระและรูในวัสดุที่มีความรู้สึกต่อความร้อนเพิ่มขึ้นทําให้ความถี่ของอิเล็กตรอนในวัสดุเพิ่มขึ้นเนื่องจากความต้านทานและความต้านทานมีความเกี่ยวข้องกัน ความต้านทานจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น
ฟังก์ชันของ NTC thermistor ประกอบด้วยด้านต่อไปนี้:
1การวัดและควบคุมอุณหภูมิ: เครื่องวัดและควบคุมอุณหภูมิ NTC สามารถใช้ในการวัดและควบคุมอุณหภูมิของอุปกรณ์และระบบต่างๆ เช่น เครื่องยนต์รถยนต์ แผ่นแสงอาทิตย์ ตู้เย็น เตาอบ เป็นต้น
2การป้องกันวงจรอิเล็กทรอนิกส์: เครื่องทําความร้อน NTC สามารถใช้ในการป้องกันกระแสอิเล็กทรอนิกส์ที่มีความแรงเกิน, ความแรงเกิน, ความร้อนเกิน และการป้องกันอื่น ๆ เช่น แหล่งไฟฟ้า, เครื่องขับเคลื่อนมอเตอร์,UPS และอุปกรณ์อื่น ๆ.
3การติดตามสิ่งแวดล้อม: เครื่องตรวจความร้อน NTC สามารถใช้ในการติดตามอุณหภูมิภายในและภายนอกสิ่งแวดล้อม เช่น โรงเรือนกระจก สถานีอากาศ เป็นต้น
4อุปกรณ์ทางการแพทย์: เครื่องตรวจความร้อน NTC สามารถใช้ในอุปกรณ์ทางการแพทย์ เช่น เครื่องวัดน้ําตาลในเลือด เครื่องวัดความร้อน เป็นต้น
5อุปกรณ์ที่สามารถสวมใส่ได้: ธอร์มิสเตอร์ NTC สามารถใช้ในอุปกรณ์ที่สามารถสวมใส่ได้ เช่น สมาธ์บราสเล็ต นาฬิกาสมาร์ท เป็นต้น เพื่อวัดปริมาตรทางกายภาพ เช่น อุณหภูมิร่างกายและอัตราการเต้นของหัวใจของมนุษย์
ลักษณะ:
|
| เลขส่วน | ประเภท L | จํานวน (ชิ้น/กระเป๋า) |
| MF72-SCN5D-7 | Lสั้น | 1000 |
| Lยาว | 500 |
| ฉันเต็ม | สภาพการทดสอบ / วิธีการ | ผลการทดสอบ |
|
ความแข็งแรงในการดึง ของเทอร์มินัล |
ผูกตัวด้วยภาระที่นําไปใช้กับแต่ละโหล 3.0Kg เป็นเวลา 1 วินาที | ไม่มีการหลุดและความเสียหาย |
|
การบิด ความแข็งแรงของ Tอีเมินัล |
มือร่างกายคงที่ 1.0 กิโลกรัม บนหนึ่งปลายโค้ง 90 แล้วกลับมาอีกครั้ง oppsite. | ไม่มีการหลุดและความเสียหาย |
| ความสามารถในการผสม | เมื่อสายนําถูกดําน้ําในอ่างอาบน้ํา 0f 235 ± 5 °C เป็นเวลา 3 วินาทีหลังจากดําน้ําในไหลของโรซิน 25% อัตราความสามารถในการผสมของพื้นผิวสายนําควรมากกว่า 95% | ความสามารถในการผสมผสานมากกว่า 95% |
| การทดสอบวัฏจักรระยะเวลา |
(-40°C×→+25°C×3นาที) × 5 จักรยาน (-85°C×→+25°C×3นาที) × 5 จักรยาน |
∆ΔR/R≤ ± 20 % |
| การทดสอบความชื้น | 45°C 95%RH × 1000 ชั่วโมง | ∆ΔR/R≤ ± 20 % |
| อายุการใช้งานของภาระ | 6 AMP × 1000 ชั่วโมง | ∆ΔR/R≤ ± 20 % |
| การทดสอบความละเอียด | DC 700V | R≥500MΩ |
