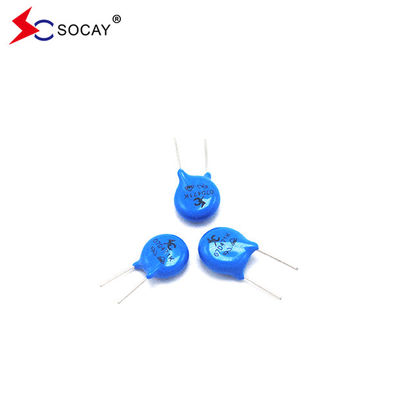

500V ซีรีส์แรงดันสูง Mov 7D 561K Zov Varistor 07D511 แทน
ใบข้อมูล:07D ซีรีส์_v23061.pdf
| เลขประเภท | ความดันสูงสุดที่ยอมรับ | วาริสตอร์ โวลเตชั่น |
ขนาดสูงสุด การกั้น โวลเตชั่น |
ทนทาน การเพิ่มขึ้น ปัจจุบัน |
ขนาดสูงสุด พลังงาน (10/1000μs) |
เรต พลัง |
Tความจุ ypical (อ้างอิง) | |||||||
| มาตรฐาน | ความแรงสูง | VAC(V) | VDC(V) |
V1mA (V) |
ฉันP(A) | VC(V) |
I ((A) มาตรฐาน |
I ((A) ความแรงสูง |
(J) มาตรฐาน |
(J) ความแรงสูง |
(W) | @ 1KHZ (pf) | ||
| 1 ครั้ง | 2 ครั้ง | 1 ครั้ง | 2 ครั้ง | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15~21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27(24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50 ~ 62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82(74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135 ~ 165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 ((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351 ~ 429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387 ~ 473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675 ~ 825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702 ~ 858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738 ~ 902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
คําสังเกต:ความดัน> 33V, K คือ ± 10%
เกี่ยวกับวาริสเตอร์
วาริสเตอร์ หรือ MOV เป็นองค์ประกอบครึ่งประสาทที่มีความรู้สึกต่อความกระชับอัตราที่ไม่ตรงต่อความกระชับอัตราเพื่อปรับปรุงความต้องการขนาดพื้นที่ของเครื่องมือขนาดเล็กและตอบสนองความต้องการของการปรับปรุงการทํางาน, การจัดหาพลังงาน, การบริหารแบตเตอรี่ และฟังก์ชันระบบที่จํากัด ทั้งหมดนี้ต้องการการแก้ไขที่พัฒนาอย่างบูรณาการเหล่านี้เป็นปัญหาสําคัญที่ควรแก้ไขเพื่อการออกแบบระบบอิเล็กทรอนิกส์ผู้บริโภคที่ประสบความสําเร็จ. วิธีการปรับปรุงระดับการป้องกันวงจรของสินค้าอิเล็กทรอนิกส์ผู้บริโภคหลักการทํางานของวาริสตอร์คือมันมีความรบกวนสูงเมื่อไม่มีความแรงเกินทันที, แต่อิเมพันท์ของมันจะยังคงลดลงเมื่อกระแสไฟฟ้าและความดันเพิ่มขึ้น และลักษณะของกระแสไฟฟ้าและความดันของมันไม่ตรงกันอย่างมาก
การทํางานของวาริสเตอร์คืออะไร?
เวลาตอบสนองของวาริสตอร์คือระดับ ns ซึ่งเร็วกว่าท่อการปล่อยอากาศและช้านิดหน่อยกว่าท่อ TVS โดยทั่วไปความเร็วการตอบสนองของมันสามารถตอบสนองความต้องการในการป้องกันความแรงเกินของวงจรอิเล็กทรอนิกส์ความจุในการเชื่อมของวาริสเตอร์มักจะอยู่ในลําดับของร้อย ๆ ถึงพัน ๆ พีเอฟ ในหลายกรณีไม่เหมาะสําหรับการใช้โดยตรงในการป้องกันสายสัญญาณความถี่สูงเมื่อใช้ในการป้องกันวงจร AC ความจุหน่อหนุนขนาดใหญ่จะเพิ่มการรั่วไหล ความปัจจุบันจําเป็นต้องพิจารณาอย่างเต็มที่เมื่อออกแบบวงจรป้องกันความจุของแวริสเตอร์ใหญ่กว่าแต่เล็กกว่าของท่อการปล่อยก๊าซ
คําอธิบาย:

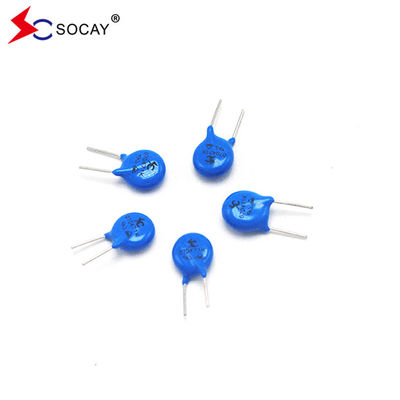

วาริสตอร์แบบเรเดียลลอยด์ 07D ซีรี่ย์เป็นทางออกที่ดีสําหรับการป้องกันวงจร สําหรับการใช้งานความดันแบบ DC ต่ํา โดยให้การจัดอันดับการกระชับกระชับสูงกว่าที่เคยมีในแผ่นขนาดเล็กดังกล่าว
ปัจจุบันการเรียงลําดับการกระชับกระแสสูงสุดสามารถถึง 1.75KA (กระแทก 8 / 20 μs) เพื่อป้องกันการกระชับกระแสสูงสูง, รวมถึงการขัดแย้งการกระแทกฟ้าหลวงโดยตรงระบบเปลี่ยน transients และ transients เร็วผิดปกติจากแหล่งพลังงาน.
ลักษณะ:
|
u ระยะความกระชับกําลังทํางานที่กว้าง (V1mA) จาก 18V ถึง 820V u การตอบสนองอย่างรวดเร็วต่อความแรงเกินระยะสั้น u ความสามารถในการดูดซึมพลังงานชั่วคราวขนาดใหญ่ u อัตราการจับที่ต่ําและไม่มีกระแสต่อเนื่อง u ตอบสนอง MSL ระดับ 1 ต่อ J-STD-020 |
การใช้งาน:
ระบบไฟฟ้า เครื่องดับกระแทก ระบบรักษาความปลอดภัย ระบบป้องกันมอเตอร์ ระบบอิเล็กทรอนิกส์รถยนต์ เครื่องใช้ในครัวเรือน ฯลฯ
| วัสดุ | ไม่มีสารรังสี |
| การดําเนินงาน อุณหภูมิ | -40°C ~ +85°C |
| อุณหภูมิในการเก็บ | -55°C ~ +125°C |
| ร่างกาย | เครื่องเคลือบ nickel |
| ส่งผล | หมึก |
| อุปกรณ์ที่ไม่มีท่อ | เครื่องเคลือบ nickel |
