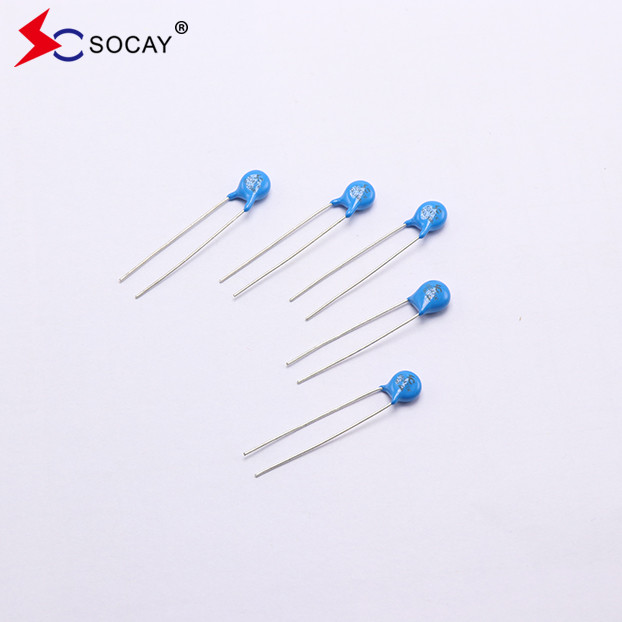

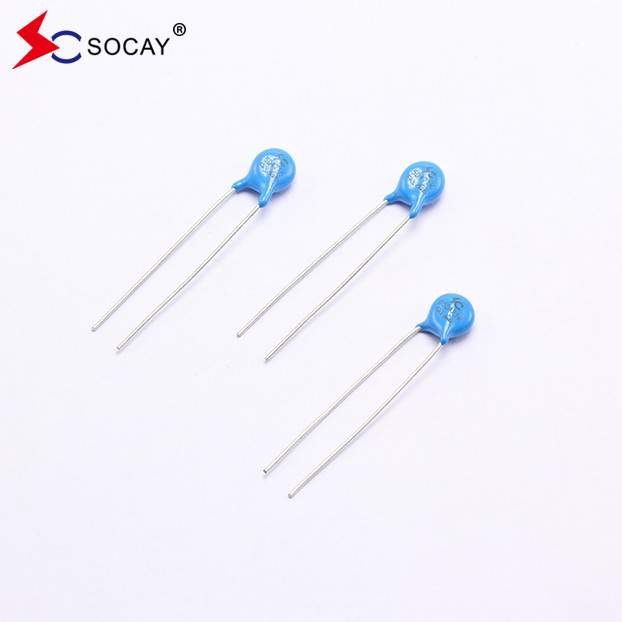

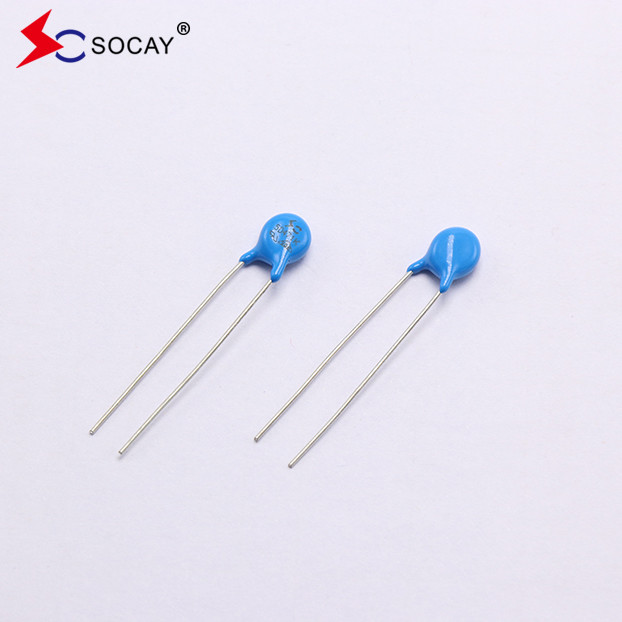

MOV 05D680K~05D680KJ ซีรีส แวริสโตตอ๊อกไซด์โลหะ แวริสโตตแรงกระตุ้น 8V ถึง 1800V
ใบข้อมูล:05D ซีรีส์_v23061.pdf
| เลขประเภท | ความดันสูงสุดที่ยอมรับ | วาริสตอร์ โวลเตชั่น |
ขนาดสูงสุด การกั้น โวลเตชั่น |
ทนทาน การเพิ่มขึ้น ปัจจุบัน |
ขนาดสูงสุด พลังงาน (10/1000μs) |
เรต พลัง |
Tความจุ ypical (อ้างอิง) | |||||||
| มาตรฐาน | ความแรงสูง | VAC(V) | VDC(V) |
V0.1mA (V) |
ฉันP(A) | VC(V) |
I ((A) มาตรฐาน |
I ((A) ความแรงสูง |
(J) มาตรฐาน |
(J) ความแรงสูง |
(W) | @ 1KHZ (pf) | ||
| 1 ครั้ง | 2 ครั้ง | 1 ครั้ง | 2 ครั้ง | |||||||||||
| 05D180K | 05D180KJ | 11 | 14 | 18 ((15~21.6) | 1 | 40 | 100 | 50 | 250 | 125 | 0.4 | 0.6 | 0.01 | 1400 |
| 05D220K | 05D220KJ | 14 | 18 | 22 ((19.5~26) | 1 | 48 | 100 | 50 | 250 | 125 | 0.5 | 0.7 | 0.01 | 1150 |
| 05D270K | 05D270KJ | 17 | 22 | 27(24~30) | 1 | 60 | 100 | 50 | 250 | 125 | 0.6 | 0.9 | 0.01 | 930 |
| 05D330K | 05D330KJ | 20 | 26 | 33(29.5~36.5) | 1 | 73 | 100 | 50 | 250 | 125 | 0.8 | 1.1 | 0.01 | 760 |
| 05D390K | 05D390KJ | 25 | 31 | 39 ((35~43) | 1 | 80 | 100 | 50 | 250 | 125 | 0.9 | 1.2 | 0.01 | 640 |
| 05D470K | 05D470KJ | 30 | 38 | 47 ((42~54) | 1 | 104 | 100 | 50 | 250 | 125 | 1.1 | 1.5 | 0.01 | 530 |
| 05D560K | 05D560KJ | 35 | 45 | 56 ((50 ~ 62) | 1 | 123 | 100 | 50 | 250 | 125 | 1.3 | 1.8 | 0.01 | 450 |
| 05D680K | 05D680KJ | 40 | 56 | 68 ((61~75) | 1 | 150 | 100 | 50 | 250 | 125 | 1.6 | 2.2 | 0.01 | 370 |
| 05D820K | 05D820KJ | 50 | 65 | 82(74~90) | 5 | 145 | 400 | 200 | 800 | 600 | 2.5 | 4.0 | 0.1 | 300 |
| 05D101K | 05D101KJ | 60 | 85 | 100 ((90~110) | 5 | 177 | 400 | 200 | 800 | 600 | 3.0 | 4.1 | 0.1 | 250 |
| 05D121K | 05D121KJ | 75 | 100 | 120 ((108~132) | 5 | 210 | 400 | 200 | 800 | 600 | 4.0 | 4.9 | 0.1 | 210 |
| 05D151K | 05D151KJ | 95 | 125 | 150 ((135 ~ 165) | 5 | 260 | 400 | 200 | 800 | 600 | 4.1 | 6.5 | 0.1 | 165 |
| 05D181K | 05D181KJ | 115 | 150 | 180 ((162~198) | 5 | 320 | 400 | 200 | 800 | 600 | 4.9 | 7.5 | 0.1 | 140 |
| 05D201K | 05D201KJ | 130 | 170 | 200 ((180~220) | 5 | 355 | 400 | 200 | 800 | 600 | 6.5 | 8.5 | 0.1 | 125 |
| 05D221K | 05D221KJ | 140 | 180 | 220 ((198~242) | 5 | 380 | 400 | 200 | 800 | 600 | 7.5 | 9.0 | 0.1 | 110 |
| 05D241K | 05D241KJ | 150 | 200 | 240 ((216~264) | 5 | 415 | 400 | 200 | 800 | 600 | 8.0 | 10.5 | 0.1 | 100 |
| 05D271K | 05D271KJ | 175 | 225 | 270 ((243~297) | 5 | 475 | 400 | 200 | 800 | 600 | 8.5 | 11.0 | 0.1 | 95 |
| 05D301K | 05D301KJ | 190 | 250 | 300 ((270~330) | 5 | 520 | 400 | 200 | 800 | 600 | 9.0 | 12.0 | 0.1 | 85 |
| 05D331K | 05D331KJ | 210 | 275 | 330 ((297~363) | 5 | 570 | 400 | 200 | 800 | 600 | 9.5 | 13.0 | 0.1 | 75 |
| 05D361K | 05D361KJ | 230 | 300 | 360 ((324~396) | 5 | 620 | 400 | 200 | 800 | 600 | 10.0 | 16.0 | 0.1 | 70 |
| 05D391K | 05D391KJ | 250 | 320 | 390 ((351 ~ 429) | 5 | 675 | 400 | 200 | 800 | 600 | 12.0 | 17.0 | 0.1 | 65 |
| 05D431K | 05D431KJ | 275 | 350 | 430 ((387~473) | 5 | 745 | 400 | 200 | 800 | 600 | 13.0 | 20.0 | 0.1 | 60 |
| 05D471K | 05D471KJ | 300 | 385 | 470 ((423~517) | 5 | 810 | 400 | 200 | 800 | 600 | 15.0 | 21.0 | 0.1 | 55 |
| 05D511K | 05D511KJ | 320 | 415 | 510 ((459~561) | 5 | 845 | 400 | 200 | 800 | 600 | 16.0 | 22.5 | 0.1 | 50 |
| 05D561K | 05D561KJ | 350 | 460 | 560 ((504~616) | 5 | 920 | 400 | 200 | 800 | 600 | 16.0 | 24.0 | 0.1 | 50 |
| 05D621K | 05D621KJ | 385 | 505 | 620 ((558~682) | 5 | 1025 | 400 | 200 | 800 | 600 | 21.0 | 25.0 | 0.1 | 40 |
| 05D681K | 05D681KJ | 420 | 560 | 680 ((612~748) | 5 | 1120 | 400 | 200 | 800 | 600 | 21.0 | 29.0 | 0.1 | 35 |
| 05D751K | 05D751KJ | 460 | 615 | 750 ((675 ~ 825) | 5 | 1240 | 400 | 200 | 800 | 600 | 22.4 | 32.0 | 0.1 | 30 |
คําสังเกต:ความดัน> 33V, K คือ ± 10%
คําอธิบาย:
วาริสตอร์แบบเรเดียลลอย 05D ซีรีย์เป็นทางออกที่ดีสําหรับการป้องกันวงจรสําหรับการใช้งานความดันแบบ DC ที่ต่ํากว่า โดยให้คะแนนการกระชับสูงกว่าที่เคยมีในแผ่นขนาดเล็กดังกล่าว
การระบุปริมาณกระแสกระแสกระแสสูงสุดของกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสระบบเปลี่ยน transients และ transients เร็วผิดปกติจากแหล่งพลังงาน.
ลักษณะ:
|
u ระยะความกระชับกําลังทํางานที่กว้าง (V1mA) จาก 18V ถึง 750V u การตอบสนองอย่างรวดเร็วต่อความแรงเกินระยะสั้น u ความสามารถในการดูดซึมพลังงานชั่วคราวขนาดใหญ่ u อัตราการจับที่ต่ําและไม่มีกระแสต่อเนื่อง u ตอบสนอง MSL ระดับ 1 ต่อ J-STD-020 |
การใช้งาน:
|
u การป้องกันเทรนซิสเตอร์, ไดโอเดส, IC, ไทริสเตอร์หรือเทรียคเซมีคอนดักเตอร์ u การป้องกันการกระตุ้นในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค u การป้องกันแรงกระตุ้นในอุตสาหกรรมอิเล็กทรอนิกส์ u การป้องกันการกระตุ้นในอุปกรณ์อิเล็กทรอนิกส์ในบ้าน, อุปกรณ์ก๊าซและอุปกรณ์น้ํามัน u การดูดซึมกระแสไฟฟ้าของเรเล่และวาล์วไฟฟ้าแม่เหล็ก |
| วัสดุ | ไม่มีสารรังสี |
| การดําเนินงาน อุณหภูมิ | -40°C ~ +85°C |
| อุณหภูมิในการเก็บ | -55°C ~ +125°C |
| ร่างกาย | เครื่องเคลือบ nickel |
| ส่งผล | หมึก |
| อุปกรณ์ที่ไม่มีท่อ | เครื่องเคลือบ nickel |
