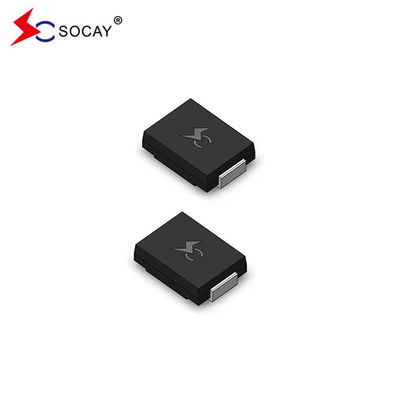

SMCJ78CA TVS ไดโอเดส SCOAY SMCJ ESD พื้นที่ติดตั้ง เครื่องดับความแรงดันชั่วคราว

SMCJ78CA TVS ไดโอเดส SCOAY SMCJ ESD พื้นที่ติดตั้ง เครื่องดับความแรงดันชั่วคราว

SMCJ78CA ไดโอเดส TVS ใบข้อมูล:SMCJ_v2107.1.pdf

SMCJ78CA TVS Diode คําอธิบายและการใช้งาน

ซีรี่ย์ SMCJ ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ

อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, VCC bus และวงจรที่เปราะบางอื่น ๆ ที่ใช้ในโทรคมนาคม, คอมพิวเตอร์, อุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์ผู้บริโภค

คุณสมบัติของไดโอเดส SMCJ78CA TVS:

• สําหรับการใช้งานที่ติดตั้งบนพื้นผิว, ปรับปรุงพื้นที่บอร์ด
• การรั่วไหลต่ํา
• หน่วยเดียวและสองทิศทาง
• ทองแดงแมท หมูไร้
• ไม่มีฮาโลเจน และสอดคล้องกับ RoHS
• สายดึงกระจก passivated
• อุปทานต่ํา
• ความสามารถในการจับยึดที่ดี

SMCJ78CA โปรไฟล์ไดโอเดส TVS:

• อุปกรณ์มีความสามารถในการใช้พลังงานสูงสุด 1500W กับอัตราการซ้ํารูปคลื่น 10 × 1000μs (รอบการทํางาน) 0.01%.

• มันมีเวลาตอบสนองที่รวดเร็ว, โดยทั่วไปต่ํากว่า 1.0ps จาก 0 วอลต์ถึง VBR นาที, และ IR แบบต่ํากว่า 5μA มากกว่า 12V.

• อุปกรณ์สามารถทนต่อการผสมอุณหภูมิสูงถึง 260 °C / 40 วินาทีที่ปลาย

• ตัวประกอบอุณหภูมิสูงสุดแบบปกติคือ ΔVBR = 0.1% × VBR@25°C× ΔT

• กล่องพลาสติกมีมาตรฐานการเผาไหม้ 94V-0.

• โหมดความล้มเหลวแบบปกติเกิดขึ้นเมื่อความแรงดันหรือกระแสไฟฟ้าถูกกําหนดเกิน
• ในการทดสอบสําหรับขนขน, ตามมาตรฐาน JEDEC JESD201A, โดยเฉพาะตาราง
• IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ)
• การป้องกัน ESD ของสายข้อมูลตาม IEC 61000-4-2 ((IEC801-2)
• การป้องกันสายข้อมูล EFT ตาม IEC 61000-4-4 ((IEC801-4)
