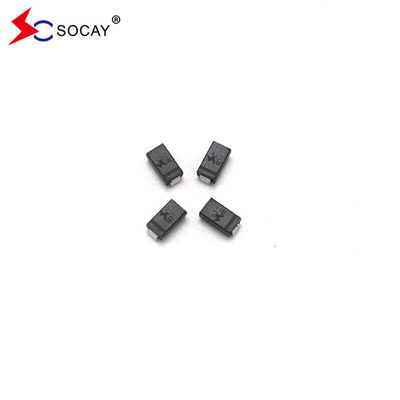

โซคาย ทีวีเอส ไดโอเดส 400 วัต 22 วอท พื้นที่ติดตั้ง เครื่องดับความดันชั่วคราว SMAJ22A SMC
ใบข้อมูล:SMAJ_v22071.pdf
คําแนะนําสั้นๆ
ซีรี่ย์ SMAJ ได้ถูกออกแบบมาเพื่อป้องกันอุปกรณ์อิเล็กทรอนิกส์จากความกระชับกําลังที่ผ่านเนื่องจากฟ้าคะนองและเหตุการณ์ความกระชับกําลังที่ผ่านอื่น ๆ
การใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการปกป้องอินเตอร์เฟซ I/O, บัส VCC และวงจรที่เปราะบางอื่น ๆ ที่ใช้ในโทรคมนาคม, คอมพิวเตอร์, อุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์ผู้บริโภค
| เลขส่วน | เมอร์กิ่ง | การหยุดยั้งกลับ ความดัน VRWM ((V) |
ความดันการตัด VBR (V) @IT |
การทดสอบ ปัจจุบัน IT ((mA) |
ขนาดสูงสุด การกั้น ความดัน VC @IPP (V) |
ขนาดสูงสุด สูงสุด กระแสไฟฟ้า IPP (A) |
ขนาดสูงสุด การรั่วไหลกลับ IR @VRWM (μA) |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| SMAJ45A | SMAJ45CA | CV | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | NT1 การประกอบการ | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | รถยนต์ | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | SB | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | SM | วีเอ็ม | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | รองประธาน | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | เขา | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | กรุงเทพ | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | ฮ่องกง | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | DM | เอชเอ็ม | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
หมายเหตุ:
1.1.คําย่อ "A" หมายถึงอุปกรณ์ความละเอียด 5%
2. 2 เพิ่มย่อ "CA" หลังหมายเลขส่วน เพื่อระบุอุปกรณ์สองทิศ
3. 3.สําหรับอุปกรณ์สองทิศที่มี VRของ 10 โวลต์และต่ํากว่า,Rขั้นต่ําเป็นสองเท่า
ลักษณะ:
การเชื่อมต่อเป็น passivated ด้วยกระจก
อุปทานต่ํา
การรั่วไหลต่ํา
หน่วยเดียวและสองทิศทาง
ความสามารถในการกั้นมันได้ดีมาก
ปลอมด้วยทองเหลืองแมทที่ไม่มี鉛
ไม่มีฮาโลเจน และสอดคล้องกับ RoHS
เพื่อปรับปรุงพื้นที่แผ่นสําหรับการใช้งานที่ติดตั้งบนผิว
แพคเกจพลาสติกมีเกรดความเปราะบางต่อการเผาไหม้ 94V-0
การกําหนดความแรงดันหรือกระแสไฟฟ้าเกินขั้นต่ํา เป็นสาเหตุที่พบบ่อยในการล้มเหลว
การทดสอบ Whisker จะดําเนินการตาม JEDEC JESD201A โดยเฉพาะอย่างยิ่งตามตาราง 4a และ 4c
อุปกรณ์มีความสามารถในการใช้พลังงานสูงสุด 400W เมื่อใช้อัตราการซ้ํารูปคลื่น 10 × 1000μs (วงจรทํางาน) 0.01%.
เวลาตอบสนองรวดเร็ว: ปกติต่ํากว่า 1.0ps จาก 0 โวลต์ถึง VBR นาที
อินฟราเรด (IR) แบบต่ํากว่า 5 ไมโครแอมเปอร์ (μA) มากกว่า 12 โวลต์
การเชื่อมที่อุณหภูมิสูง: ทอร์มิเนลควรถูกทําความร้อนถึง 260 °C เป็นเวลา 40 วินาที
IEC-61000-4-2 ESD 15kV ((อากาศ), 8kV (ติดต่อ)
สัมพันธ์อุณหภูมิสูงสุดแบบ ΔVBR = 0.1% × VBR@25°C× ΔT
การป้องกัน ESD ของสายข้อมูลตาม IEC 61000-4-2 ((IEC801-2)
การป้องกันสายข้อมูล EFT ตาม IEC 61000-4-4 ((IEC801-4)
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 400 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ไม่มีขั้นต่ําใน TL= 75°C | PM(AV) | 1.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 40 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | VF | 3.5/5.0 | โวลเตชั่น |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
หมายเหตุ:
1. ใช้แรงกระแทกกระแสที่ไม่ซ้ําซ้ําตามที่แสดงในรูป 3 และระดับสูงกว่า TA = 25 °C ตามรูป 2.
2.ติดตั้งอุปกรณ์บนแผ่นทองแดงขนาด 5.0 mm x 5.0 mm (0.03 mm) ในแต่ละปลาย
3อุปกรณ์ควรผลิตคลื่นไซน์ครึ่งเดียวหรือคลื่นสี่เหลี่ยมที่เท่าเทียมกันที่มีระยะเวลา 8.3ms วงจรการทํางานไม่ควรเกิน 4 อัมพวาต่อนาที
4.ความดันต่อ (VF) ควรต่ํากว่า 3.5V สําหรับค่า VBR ต่ํากว่า 200V และต่ํากว่า 6.5V สําหรับค่า VBR ต่ํากว่า 201V ทุกหน่วยและเมทริกส์ ควรปฏิบัติตามอย่างเข้มงวด
