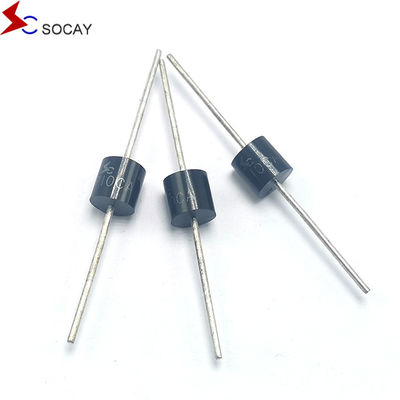

SOCAY TVS ไดโอเดส 15KPA ซีรี่ย์ หมุนแกนหมุนเฉียบเทียบความดัน 15000W
15KPA18CA ใบข้อมูล:15KPA.pdf
คําอธิบาย:
ซีรี่ย์ 15KPA ได้ถูกออกแบบมาโดยเฉพาะเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความดันที่ผ่านมาที่เกิดจากสายฟ้าและเหตุการณ์ความดันที่ผ่านมาอื่น ๆ
| เลขส่วน |
ย้อนหลัง สตานด์ออฟ โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่นVBR (V) @IT |
การทดสอบ ปัจจุบัน ฉันT (mA) |
ขนาดสูงสุด การกั้น โวลเตชั่น VC (V) @IPP |
ขนาดสูงสุด สูงสุด สัมผัส ปัจจุบัน ฉันPP(A) |
ขนาดสูงสุด ย้อนหลัง การรั่วไหลฉันR (μA) @VRWM |
||
| ยูนิ | บี | MIN | MAX | |||||
| 15KPA17A | 15KPA17CA | 17 | 18.99 | 20.79 | 50 | 29.3 | 515.4 | 5000 |
| 15KPA18A | 15KPA18CA | 18 | 20.11 | 22.01 | 50 | 30.9 | 488.7 | 5000 |
| 15KPA20A | 15KPA20CA | 20 | 22.34 | 24.46 | 20 | 34.3 | 440.2 | 1500 |
| 15KPA22A | 15KPA22CA | 22 | 24.57 | 26.91 | 10 | 37.1 | 407.0 | 500 |
| 15KPA24A | 15KPA24CA | 24 | 26.81 | 29.35 | 5 | 40.7 | 371.0 | 150 |
| 15KPA26A | 15KPA26CA | 26 | 29.04 | 31.80 | 5 | 44.0 | 343.2 | 50 |
| 15KPA28A | 15KPA28CA | 28 | 31.28 | 34.24 | 5 | 50.7 | 297.8 | 15 |
ลักษณะ:
การใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, VCC bus และวงจรที่เปราะบางอื่น ๆ ที่ใช้ในโทรคมนาคม, คอมพิวเตอร์, อุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 15000 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ไม่มีขั้นต่ําใน TL= 75°C | PM(AV) | 8.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 500 | แอมเปอร์ |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
