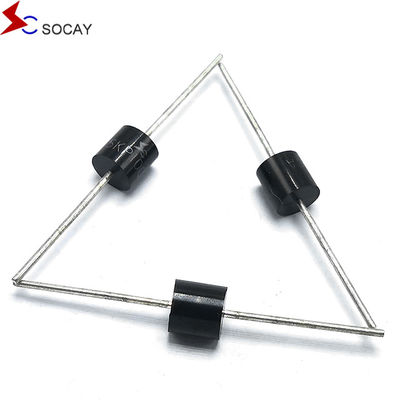

SOCAY 5000W ยิงแรงดันเฉพาะทิศทาง 10V TVS Diode 5KP Series
ใบข้อมูล:5KP.pdf
5KP10Aคําอธิบาย:
ซีรี่ย์ 5KP ได้ถูกออกแบบมาเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่รู้สึกไวจากความกระชับกําลังที่ผ่านมาที่เกิดจากฟ้าคะนองและเหตุการณ์การสลับอื่น ๆ
| เลขส่วน |
ย้อนหลัง สตานด์ออฟ โวลเตชั่น VRWM (V) |
การแยก โวลเตชั่นVBR (V) @IT |
การทดสอบ ปัจจุบัน ฉันT (mA) |
ขนาดสูงสุด การกั้น โวลเตชั่น VC (V) @IPP |
ขนาดสูงสุด สูงสุด สัมผัส ปัจจุบัน ฉันPP(A) |
ขนาดสูงสุด ย้อนหลัง การรั่วไหลฉันR (μA) @VRWM |
||
| ยูนิ | บี | MIN | MAX | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
5KP10Aลักษณะ:
|
u การเชื่อมต่อชิปกระจก passivated ใน Package P600 u การรั่วไหลน้อย u หน่วยแบบเดียวและสองทิศทาง u ความสามารถในการจับยึดที่ดี u 5000W พลังงานสูงสุดกับ 10 × 1000μs รูปแบบคลื่น u การตอบสนองอย่างรวดเร็วและตอบสนอง u สอดคล้องกับ RoHS u IR แบบน้อยกว่า 5μA มากกว่า 12V |
5KP10Aการใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, รถบัส VCC และวงจรที่มีความรู้สึกอื่น ๆ ในอุตสาหกรรม, โทรคมนาคม, คอมพิวเตอร์และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 5000 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ไม่มีขั้นต่ําใน TL= 75°C | PM(AV) | 8.0 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 500 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | TF | 3.5/5.0 | โวลเตชั่น |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
|
