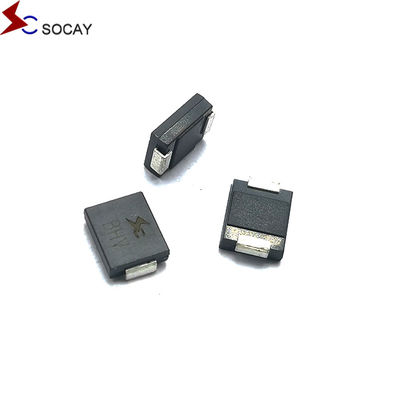

โซคาย ทีวีเอส ดิโอเดสทีวีเอสสองทิศ 8.0SMDJ SMC 22V 8000W Surface Mount transient voltage suppressor
ใบข้อมูล:8.0SMDJ_v21071.pdf
| น้ําหนัก | 00.007 ออนซ์ 0.21 กรัม |
| กรณี | JEDEC DO-214AB พลาสติกแบบพับบนกระจก |
| ความขั้ว | แผ่นสีแสดงคาโธดอกจาก Bipolar |
| สถานี | สายไฟที่เคลือบหมึกแมท สามารถต่อต่อได้ตาม JESD22-B102D |
วิธีการเลือก
1เพื่อกําหนดผลิตภัณฑ์ของลูกค้า ความดันการทํางาน สายพานการใช้งาน และระดับการป้องกันที่ต้องการ
2.ค่าที่มากกว่าหรือเท่ากับความกระชับกําลังการทํางานปกติของวงจรของลูกค้าให้แน่ใจว่าค่า VRWM ของอุปกรณ์มากกว่าหรือเท่ากับความดันการทํางานปกติของวงจรของลูกค้า.
3.มันสําคัญเช่นกันที่จะให้แน่ใจว่าค่า VC (ความดันคลับ) เป็นน้อยกว่าหรือเท่ากับความดันสูงสุดสําหรับชิปด้านหลัง
4.บนพื้นฐานของพอร์ตการใช้งานและระดับการป้องกัน เลือกแพคเกจที่เหมาะสมและการจัดตั้งพลังงาน
8.0SMDJ22CA คําอธิบาย:
8.0SMDJ ซีรี่ย์ถูกออกแบบมาเพื่อป้องกันอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึกจากความกระชับกําลังที่ผ่านเนื่องจากฟ้าคะนองและเหตุการณ์ความกระชับกําลังที่ผ่านอื่น ๆ
| เลขส่วน | การตรา |
ย้อนหลัง |
การแยก |
การทดสอบ |
ขนาดสูงสุด |
ขนาดสูงสุด |
ขนาดสูงสุด |
|||
| ยูนิ | บี | ยูนิ | บี | MIN | MAX | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
| 8.0SMDJ24A | 8.0SMDJ24CA | 8PEZ | 8BEZ | 24 | 26.70 | 29.50 | 1 | 38.9 | 207.71 | 5 |
| 8.0SMDJ26A | 8.0SMDJ26CA | 8PFE | 8BFE | 26 | 28.90 | 31.90 | 1 | 42.1 | 191.92 | 5 |
| 8.0SMDJ28A | 8.0SMDJ28CA | 8PFG | 8BFG | 28 | 31.10 | 34.40 | 1 | 45.4 | 177.97 | 5 |
| 8.0SMDJ30A | 8.0SMDJ30CA | 8PFK | 8BFK | 30 | 33.30 | 36.80 | 1 | 48.4 | 166.94 | 5 |
| 8.0SMDJ33A | 8.0SMDJ33CA | 8PFM | 8BEM | 33 | 36.70 | 40.60 | 1 | 53.3 | 151.59 | 5 |
| 8.0SMDJ36A | 8.0SMDJ36CA | 8PFP | 8BEP | 36 | 40.00 | 44.20 | 1 | 58.1 | 139.07 | 5 |
| 8.0SMDJ40A | 8.0SMDJ40CA | 8PFR | 8BFR | 40 | 44.40 | 49.10 | 1 | 64.5 | 125.27 | 5 |
8.0SMDJ22CA ลักษณะ:
8.0SMDJ22CA การใช้งาน:
อุปกรณ์ TVS เหมาะสําหรับการป้องกันอินเตอร์เฟซ I/O, รถบัส VCC และวงจรที่เปราะบางอื่นๆ ที่ใช้ในโทรคมนาคม, คอมพิวเตอร์, อุตสาหกรรม และการใช้งานอิเล็กทรอนิกส์ผู้บริโภค
| ความสามารถสูงสุด (TA=25°C เว้นแต่ระบุต่างหาก) | |||
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| พลังงานกระตุ้นสูงสุด การสลายด้วยรูปคลื่น 10/1000μs (รูป 1) (หมายเหตุ 1) (หมายเหตุ 2) | PPPM | 8000 | วัตต์ |
| กระแสแรงกระแทกสูงสุดที่มีรูปคลื่น 10/1000μs. | ฉันPP | ดูตารางต่อไป | แอมเปอร์ |
| การกระจายพลังงานบนอ่างล้างความร้อนที่ TL= 75°C | PM ((AV) | 6.5 | วัตต์ |
| ปัจจุบันกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส | ฉันFSM | 300 | แอมเปอร์ |
| ความดันต่อหน้าทันทีสูงสุดที่ 25A สําหรับทางเดียวเท่านั้น (หมายเหตุ 4) | VF | 3.5/5.0 | โวลเตชั่น |
| จุดทํางานและระยะอุณหภูมิการเก็บรักษา | TJ, TSTG | -55 ถึง +150 | °C |
|
หมายเหตุ: 1อัมพวาสกระแสที่ไม่ซ้ําซ้ํา, ตามรูป 3 และลดลงเหนือ TA= 25 °C ต่อรูป 2 2. ติดตั้งบน 5.0 มิลลิเมตร x 5.0 มิลลิเมตร (0.03 มิลลิเมตรหนา) แพดทองแดงสําหรับแต่ละปลาย 3. 8.3ms คลื่นไซน์ครึ่งเดียว หรือคลื่นสี่เหลี่ยมที่เท่าเทียมกัน วงจรทํางาน = สูงสุด 4 ริบต่อนาที 4. VF< 3.5V สําหรับ VBR< 200V และ VF< 6.5V สําหรับ VBR> 201V |
|||
