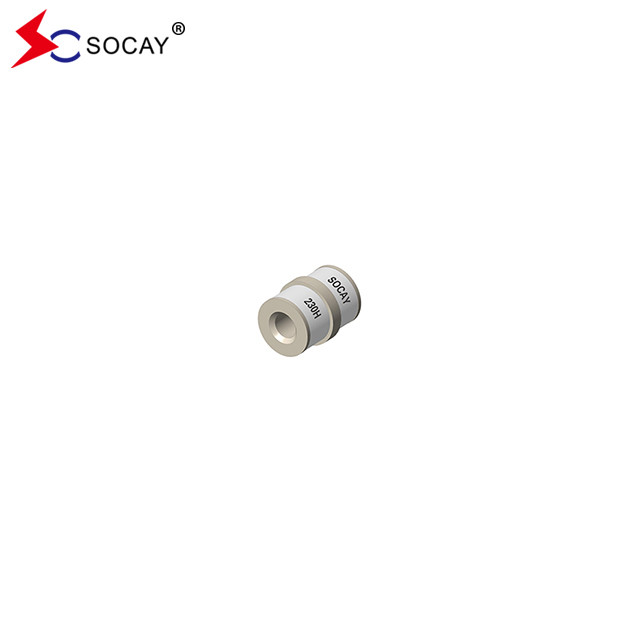

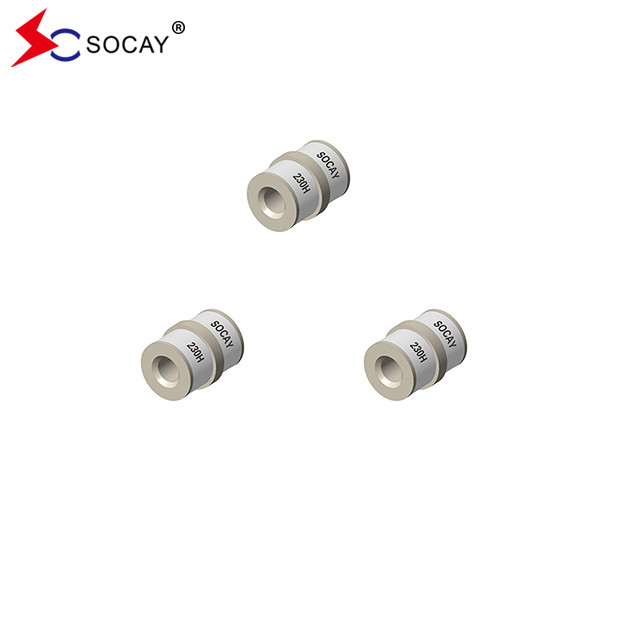

ท่อการปล่อยก๊าซ SC3E8-600H ส่วนประกอบคลาสสิคสําหรับการปกป้องวงจร
ใบข้อมูล:SC3E8_v23081.pdf
| เลขส่วน | การตรา | ความดันไฟฟักแบบ DC | ขนาดสูงสุด กระตุ้น กระตุ้นกระชับกระแทก | ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด | นามAกระแสการปล่อยไฟฟ้า | ชีวิต ที่ มี ความ กระตุ้น | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 ครั้ง |
@8/20μs4) 1 ครั้ง |
@50Hz4) 1วินาที 10ครั้ง |
@10/1000μs 4) 300 ครั้ง |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V) | < 1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
หมายเหตุ: 1) คําศัพท์ตาม ITU-T K.12 และ GB/T 9043-2008 2) เมื่อส่ง AQL 0.65 ระดับ II, DIN ISO 2859 3) อิเล็กตรอดปลายหรือวงแหวนไปยังอิเล็กตรอดกลาง 4) ค่าไฟฟ้าทั้งหมดผ่านเอเล็กทรอัดกลาง ค่าครึ่งหนึ่งผ่านปลาย ตามลําดับเอเล็กทรอัดวง |
|||||||||||
การจัดหมวดหมู่ GDT
การติดตั้งพื้นผิว ((ขนาดบรรจุ)):1206,1210,1812
DIP:2-อิเล็กทรอน,3-อิเล็กทรอน
ความดันแบบตรงกัน: 75V ~ 800V
โลตติจ์ตรงสูง: 1000V ~ 6000V
ปัจจุบัน:0.5KA ~ 20KA
ระยะเวลาการตอบสนอง≤100NS, SWITH Components
การใช้งาน:
พลังงานไฟฟ้าอุตสาหกรรม
พลังงานพลังงานการสื่อสาร
พลังงานพลังงานอินเวอร์เตอร์
เครื่องไฟฟ้า UPS ไม่หยุด
จําหน่ายพลังงานที่ควบคุมได้
พลังงานขับเคลื่อน
เครื่องไฟฟ้าสลับ โมดูลพลังงาน
