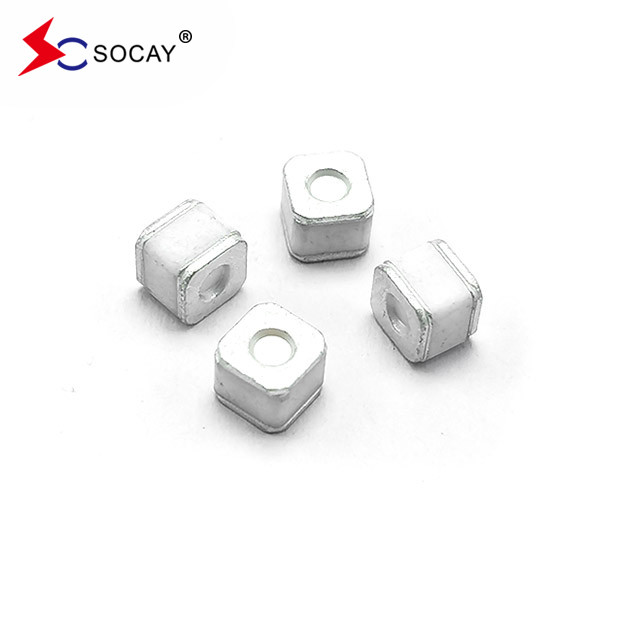

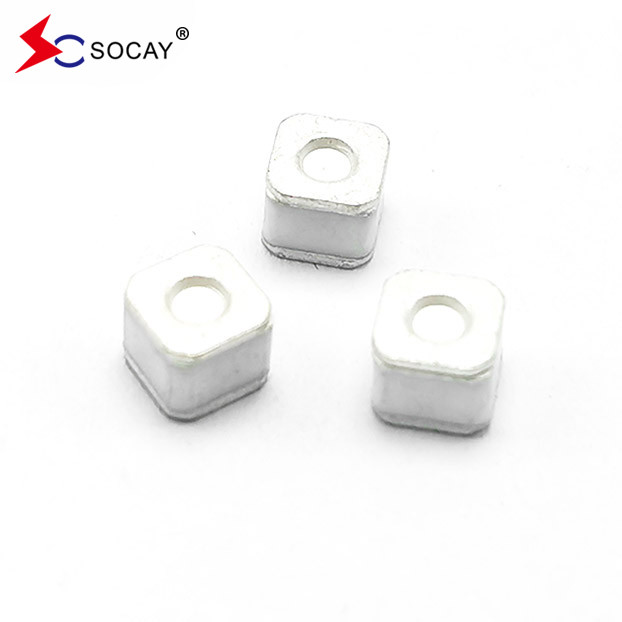

SOCAY GDT ท่อการปล่อยแก๊ส SC2E5-600LSMD ตอบสนองที่ดีต่ออากาศเร็ว
ใบข้อมูล:SC2E5-SMD_v2110.1.pdf
| เลขส่วน |
DC โลตติจ์จุดประกาย |
ขนาดสูงสุด อัมพวาส สปาร์ค-โอเวอร์ โวลเตชั่น |
ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด | นามAกระแสการปล่อยไฟฟ้า |
กระตุ้น ชีวิต |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 ครั้ง |
@8/20μs 1 ครั้ง |
@50Hz 1วินาที 10ครั้ง |
@10/1000μs 300 ครั้ง |
||
| SC2E5-75LSMD | 75V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 50V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500 วอล | < 650 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800 วอล | < 950V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
หมายเหตุ:
|
||||||||||
ลักษณะ:
ความสามารถในการกระตุ้น 5KA ที่ได้รับการทดสอบด้วยแรงกระแทก 8/20μs ตามที่กําหนดใน IEC 61000-4-5
