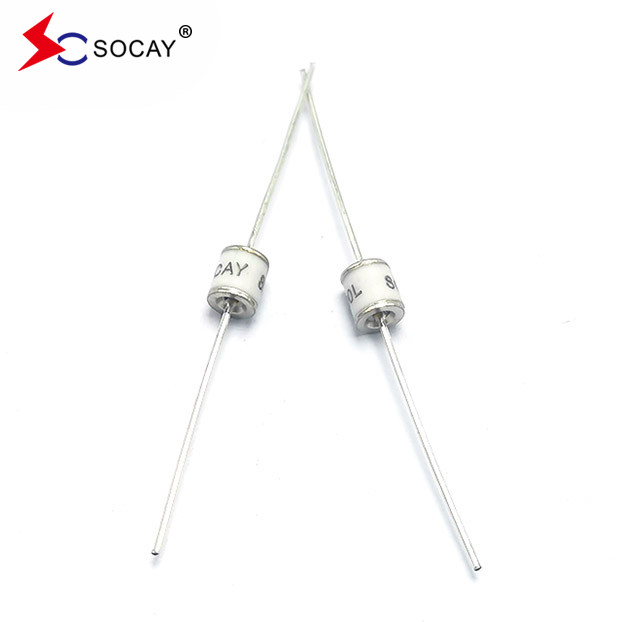

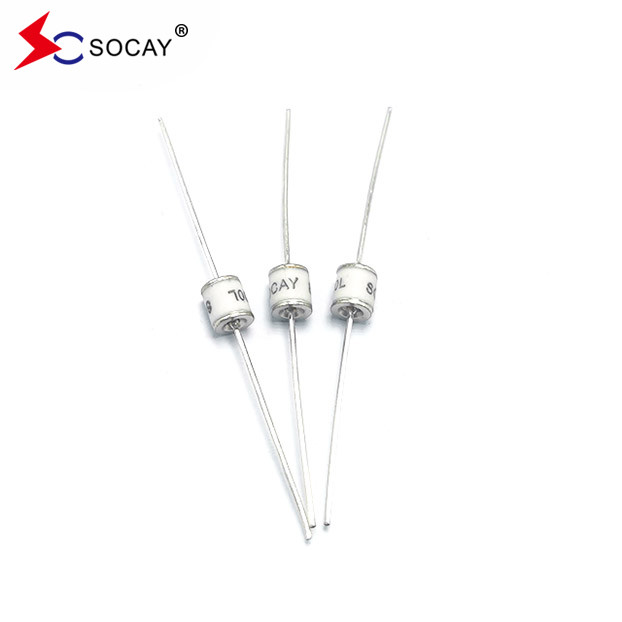

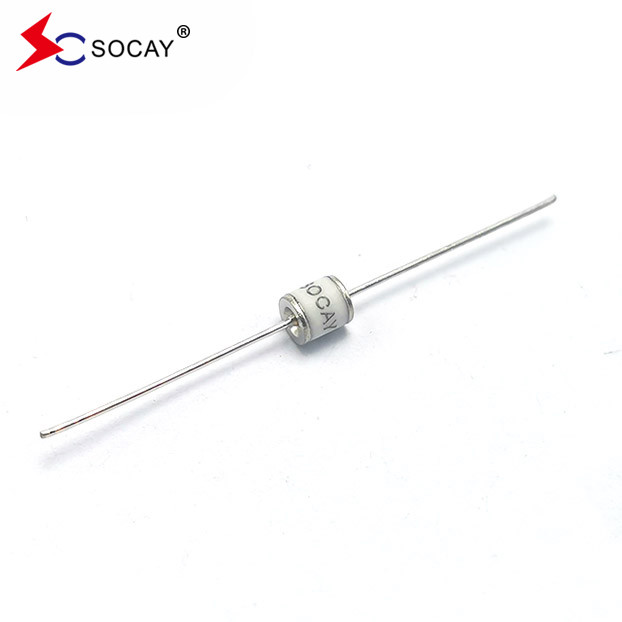

ท่อการปล่อยแก๊ส 2 อิเล็กทรอนด์ (GDT) SC2E5-90LL, 90V อุปกรณ์หมุนแกน
ใบข้อมูล:SC2E5_v91.1.pdf
การจัดหมวดหมู่ GDT
การติดตั้งพื้นผิว ((ขนาดบรรจุ)):1206,1210,1812
DIP:2-อิเล็กทรอน,3-อิเล็กทรอน
ความดันแบบตรงกัน: 75V ~ 800V
โลตติจ์ตรงสูง: 1000V ~ 6000V
ปัจจุบัน:0.5KA ~ 20KA
ระยะเวลาการตอบสนอง≤100NS, SWITH องค์ประกอบ
|
ส่วน จํานวน |
การตรา | ความดันไฟฟักแบบ DC |
ขนาดสูงสุด กระตุ้น กระตุ้นกระชับกระแทก |
ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด | นามAกระแสการปล่อยไฟฟ้า |
กระตุ้น ชีวิต |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 ครั้ง |
@8/20μs 1 ครั้ง |
@50Hz 1วินาที 10ครั้ง |
@10/1000μs 300 ครั้ง |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 25V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
หมายเหตุ: 1) คําศัพท์ตาม ITU-T K.12 และ GB/T 9043-2008 2) เมื่อส่ง AQL 0.65 ระดับ II, DIN ISO 2859 |
|||||||||||
ลักษณะ:
ความสามารถในการกระตุ้น 5KA ที่ได้รับการทดสอบด้วยแรงกระแทก 8/20μs ตามที่กําหนดใน IEC 61000-4-5
การใช้งาน:
โมดูลพลังงาน, ตัวแยก, อินเวอร์เตอร์, อุปกรณ์การแพทย์
485 เครื่องปรับเปลี่ยน เครื่องสื่อสาร
(อุปกรณ์ปลายทางแสง, MODEL,
สถานีฐานสื่อสาร)
เครื่องปรับความมั่นคง สินค้ารักษาความปลอดภัย เครื่องปิดฟ้าคะนอง
