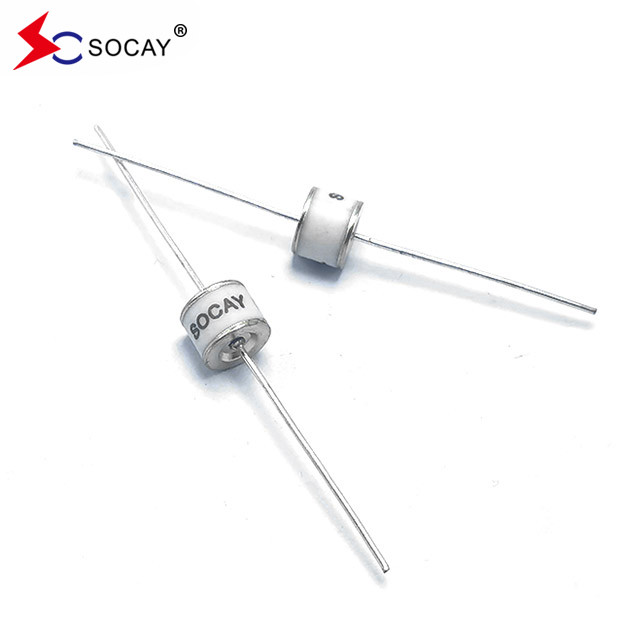

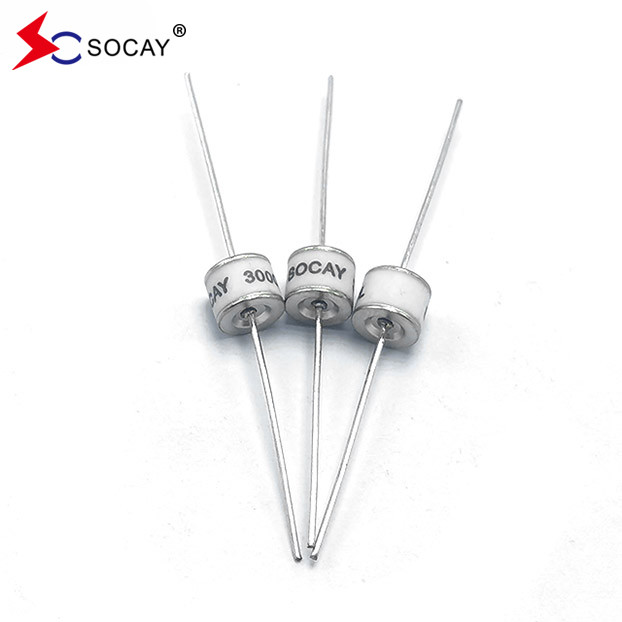

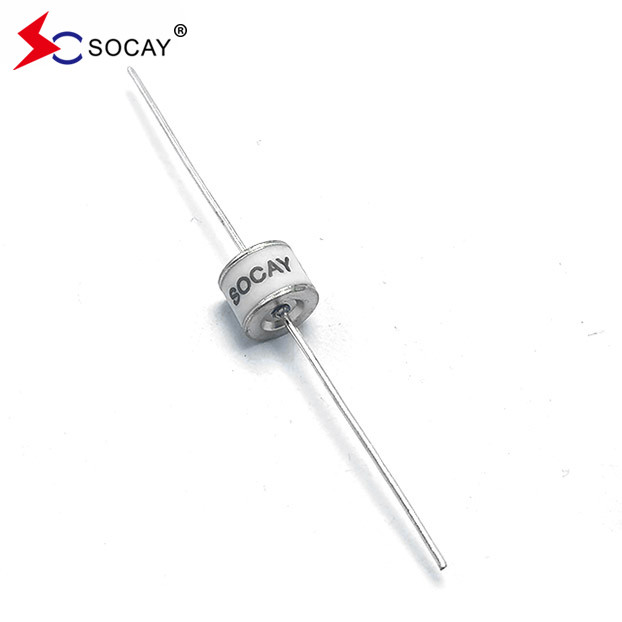

90V±20% ท่อการปล่อยก๊าซเซรามิกแบบหมูแกน SC2E8-90ML ตรงกับ RoHS
ใบข้อมูล:SC2E8_v91.1.pdf
หลักการเลือกสําหรับท่อการปล่อยก๊าซเซรามิก
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuitเพื่อไม่ให้มันสามารถส่งผลกระทบต่อการทํางานปกติของวงจรได้
2ความตึงเครียดการรักษาของท่อการปล่อยก๊าซเซรามิกควรสูงที่สุดเท่าที่เป็นไปได้ เพื่อให้แน่ใจว่าความตึงเครียดในการทํางานในวงจรจะไม่ทําให้การนําต่อเนื่องเมื่อความแรงเกินในวงจรหายไป, ให้แน่ใจว่าท่อการปล่อยก๊าซเซรามิกถูกดับในเวลา, ไม่งั้นมันจะส่งผลกระทบต่อการทํางานปกติของวงจร.
3. ให้แน่ใจว่าความแรงดันการแตกของท่อการปล่อยแก๊สเซรามิกต้องต่ํากว่าความแรงดันทันทีสูงสุดที่วงจรสามารถทนได้
4ตามความเข้มข้นของกระแสกระแสที่อาจเข้าสู่สาย, กําหนดความสามารถความต้านทานกระแสกระแสกระแสที่ท่อการปล่อยที่เลือกต้องบรรลุ
5เมื่อจําเป็น ท่อการปล่อยก๊าซเซรามิกควรได้รับอุปกรณ์ที่เหมาะสมในการตัดสายสั้น, อุปกรณ์ FS, เรียกว่าอุปกรณ์ป้องกันความผิดพลาด
| เลขส่วน | การตรา |
ดีซี สปาร์ค มากกว่าความดัน |
ขนาดสูงสุด กระตุ้น กระตุ้นกระชับกระแทก | ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด |
นาม กระแสการปล่อยแรงกระแทก |
ชีวิต ที่ มี ความ กระตุ้น | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 ครั้ง |
@8/20μs 1 ครั้ง |
@50Hz 1วินาที 10ครั้ง |
@10/1000μs 300 ครั้ง |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 25V) | < 1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
เกี่ยวกับ GDT
ท่อการปล่อยก๊าซทํางานตามหลักการฟิสิกส์ก๊าซของการปล่อยท่อ arc ประสิทธิภาพสูง จากมุมมองทางไฟฟ้า ท่อการปล่อยก๊าซเท่ากับสวิทช์ที่มีความรู้สึกต่อความดันเมื่อความดันที่นําไปใช้กับท่อการปล่อยเกินความดันการแยกความสามารถในการจัดการกับกระแสไฟฟ้ากระแสไฟฟ้าสูงและความดันกระแสไฟฟ้าที่เกือบเป็นอิสระจากกระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้าเมื่อการปล่อยหมดและท่อการปล่อยออก, ความต้านทานภายในกลับมาทันทีหลาย 100 MΩ ดังนั้นท่อการปล่อยก๊าซตอบสนองเกือบทุกความต้องการขององค์ประกอบที่คุ้มครองมันสามารถจํากัดความแรงเกินอย่างน่าเชื่อถือ ภายในช่วงค่าที่อนุญาตและภายใต้สภาพการทํางานปกติ เนื่องจากความต้านทานในการกันความร้อนสูงและคุณสมบัติความจุต่ําของท่อการปล่อยจะมีพื้นฐานไม่มีผลกระทบต่อระบบที่คุ้มครอง
การจัดหมวดหมู่ของท่อปล่อยก๊าซเซรามิก
1ตามจํานวนอิเล็กทรอนด์ ท่อการปล่อยก๊าซที่ใช้กันทั่วไปแบ่งออกเป็นท่อการปล่อยไดโอเดสและท่อการปล่อยไทโอเดส ส่วนใหญ่ของวัสดุการบรรจุของพวกเขาคือเซรามิกดังนั้นพวกเขาจึงเรียกว่าท่อการปล่อยเซรามิก.
2ตามขนาดของลักษณะ, ท่อการปล่อยก๊าซที่ใช้กันทั่วไปแบ่งออกเป็นท่อการปล่อยชิปและท่อการปล่อยพลัคอิน
3ตามความดันแรงกระแทกของผลิตภัณฑ์ ท่อการปล่อยก๊าซที่ใช้กันทั่วไปแบ่งออกเป็นท่อการปล่อยแรงกระแทกแบบปกติและท่อการปล่อยแรงกระแทกต่ํา
