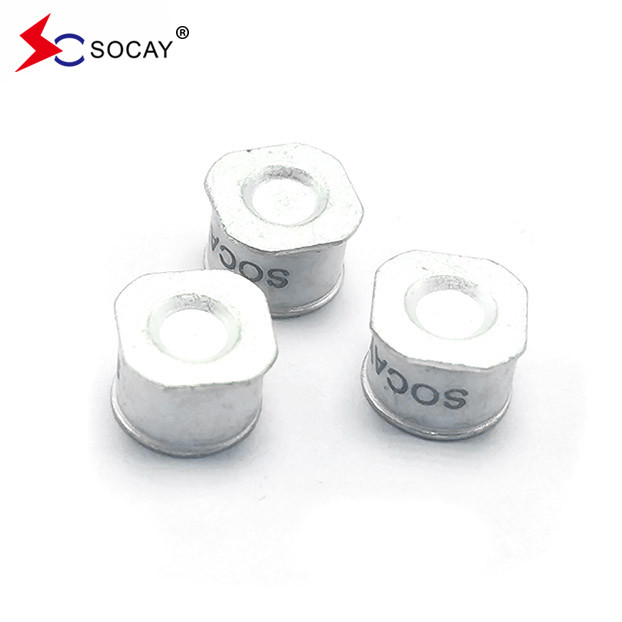

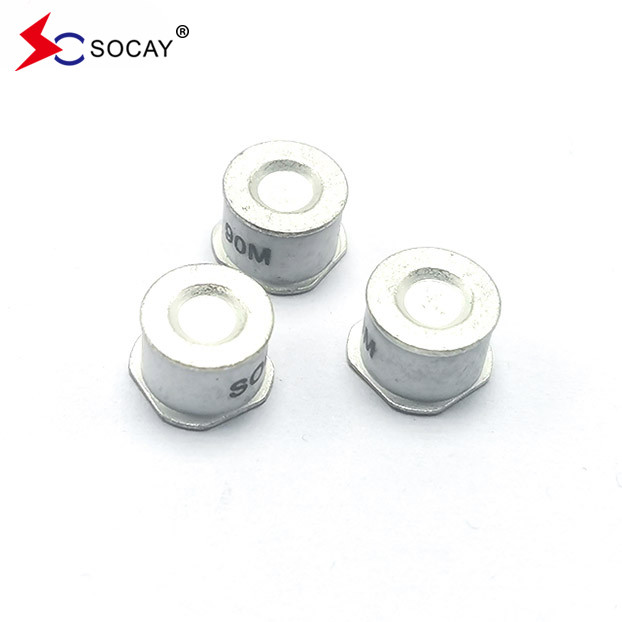

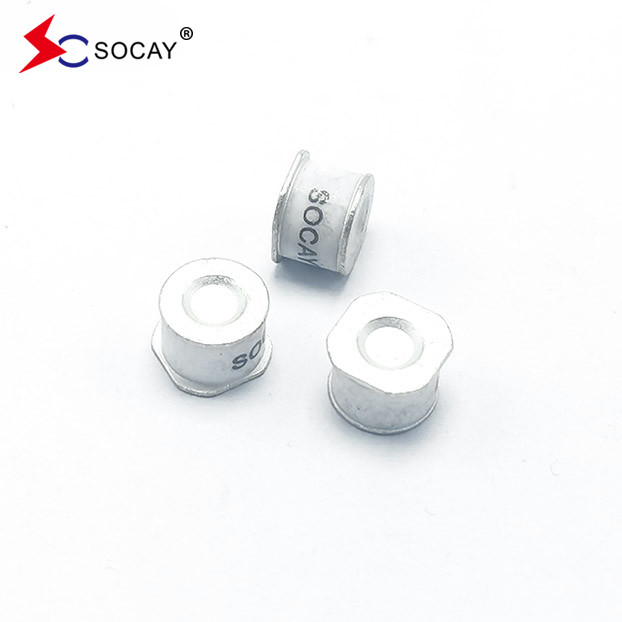

SMD หลอดการปล่อยก๊าซเซรามิก SC2E8-350MSMD จับ GDT บนพื้นผิว
ใบข้อมูล:SC2E8_v91.1.pdf
| เลขส่วน | การตรา |
ดีซี สปาร์ค มากกว่าความดัน |
ขนาดสูงสุด กระตุ้น กระตุ้นกระชับกระแทก | ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด |
นาม กระแสการปล่อยแรงกระแทก |
ชีวิต ที่ มี ความ กระตุ้น | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 ครั้ง |
@8/20μs 1 ครั้ง |
@50Hz 1วินาที 10ครั้ง |
@10/1000μs 300 ครั้ง |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 25V) | < 1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
| วัสดุ |
ผสมผสม เครื่อง:สายด้าย Nickel Plated with สายด้าย Tin Plated การติดตั้งพื้นผิว:ผงผงผง |
|
| การตราสินค้า |
SโอเคxxxM/H XXX - ความกระชับกําลังนาม M - 10KA H - 20KA |
|
|
แสงสว่างเป็น Arc กระแสเปลี่ยน |
< 0.5 แอมเปอร์ | |
| โลตติจ์สว่าง | ~60 โวลต์ | |
|
การเก็บและ การดําเนินงาน อุณหภูมิ |
-40 ถึง +90 °C | |
| น้ําหนัก | SC2E8-XXXML | ~1.5 กรัม |
| SC2E8-XXXHL | ~1.6 กรัม | |
| SC2E8-XXXM/H | ~ 1.35 กรัม | |
| SC2E8-XXXM/HSMD | ~1.5 กรัม | |
| ประเภทภูมิอากาศ (IEC 60068-1) | 40/ 90/ 21 | |
