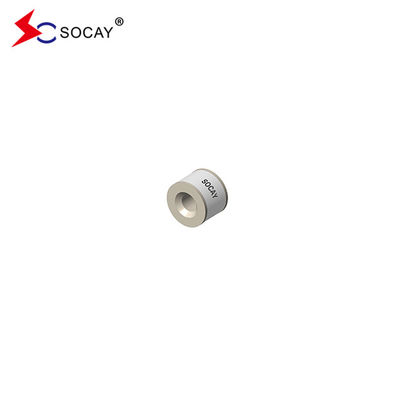

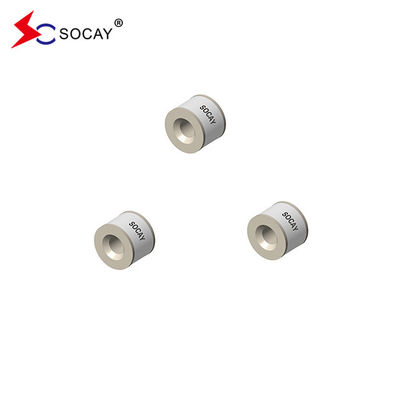

230V 1.5pF หลอดการปล่อยก๊าซเซรามิก SC2E8-230H, SOCAY 2-Electrode GDT สําหรับอุปกรณ์ CATV
ใบข้อมูล:SC2E8_v91.1.pdf
ส่วนประกอบป้องกันเหล่านี้ยังจําเป็นในภาคอื่น ๆ ในระบบส่งไฟฟ้า AC พวกเขามักจะใช้กับวาริสเตอร์จํากัดกระแสในสถานที่ของลูกค้า อุปกรณ์ เช่น โมเดม DSL, รูเตอร์ WLAN, เครื่องทีวีและโมเดมเคเบิล ในอุปกรณ์ปรับอากาศ แนวคิดกล่องดําแบบบูรณาการ ให้การคุ้มกันระดับโดยรวมตัวจับด้วยวาริสเตอร์, PTC, ไดโอเดสและอินดูเตอร์
| เลขส่วน | การตรา |
ดีซี สปาร์ค มากกว่าความดัน |
ขนาดสูงสุด กระตุ้น กระตุ้นกระชับกระแทก | ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
|
นาม กระแสการปล่อยแรงกระแทก |
ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด |
นาม กระแสการปล่อยแรงกระแทก |
ชีวิต ที่ มี ความ กระตุ้น | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 ครั้ง |
@8/20μs 1 ครั้ง |
@50Hz 1วินาที 10ครั้ง |
@10/1000μs 300 ครั้ง |
|||
|
SC2E8-75H SC2E8-75HL SC2E8-75HSMD |
SOCAY 75H |
75V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 25V) | < 1.5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-90H SC2E8-90HL SC2E8-90HSMD |
SOCAY 90H |
90V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-150H SC2E8-150HL SC2E8-150HSMD |
SOCAY 150H |
150V±20% | < 500 วอล | < 600 วอล | 1 GΩ (ที่ 50V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-230H SC2E8-230HL SC2E8-230HSMD |
SOCAY 230H |
230V±20% | < 600 วอล | < 700V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-250H SC2E8-250HL SC2E8-250HSMD |
SOCAY 250H |
250V±20% | < 700V | < 800 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-300H SC2E8-300HL SC2E8-300HSMD |
SOCAY 300H |
300V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-350H SC2E8-350HL SC2E8-350HSMD |
SOCAY 350H |
350V±20% | < 800 วอล | < 900V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-420H SC2E8-420HL SC2E8-420HSMD |
SOCAY 420H |
420V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-470H SC2E8-470HL SC2E8-470HSMD |
SOCAY 470H |
470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-600H SC2E8-600HL SC2E8-600HSMD |
SOCAY 600H |
600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-800H SC2E8-800HL SC2E8-800HSMD |
SOCAY 800H |
800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
หมายเหตุ: 1) คําศัพท์ตาม ITU-T K.12 และ GB/T 9043-2008 2) เมื่อส่ง AQL 0.65 ระดับ II, DIN ISO 2859 |
|||||||||||
