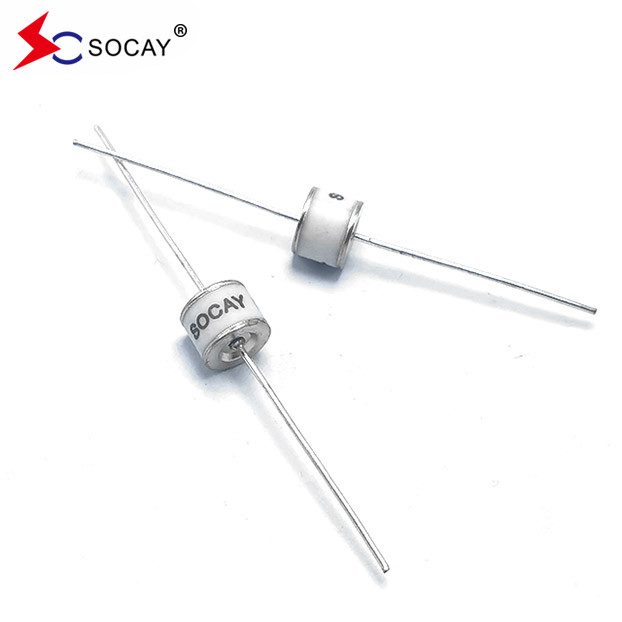

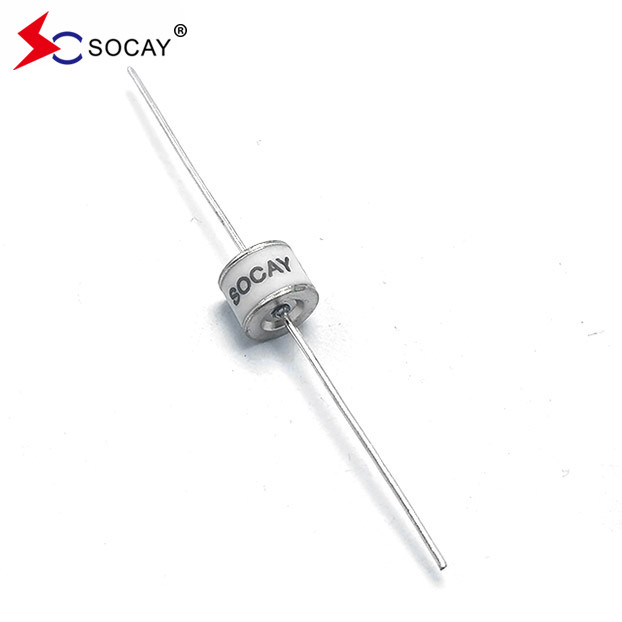

800V ท่อ GDT เซรามิคแบบหมุนแกน SC2E8-800ML ส่วนประกอบคลาสสิค
ใบข้อมูล:SC2E8_v91.1.pdf
วงจรการใช้งานแบบของท่อปล่อยก๊าซ (GDT)
ท่อปล่อยก๊าซเซรามิก (GDT) ถูกใช้อย่างแพร่หลายในสายการสื่อสารและการป้องกันสายไฟฟ้าของสินค้าอิเล็กทรอนิกส์ เช่น การสื่อสาร ความปลอดภัย และอุตสาหกรรมเมื่อใช้ในการป้องกันสายไฟฟ้า, ท่อปล่อยก๊าซเซรามิก (GDT) ควร
ใช้เป็นชุดกับ MOV หรือ TVS ตามที่แสดงในรูปที่ 2 รูปที่ 3 แสดงถึงการป้องกันอินเตอร์เฟซ RJ45 รูปที่ 4 และ 5 แสดงถึงอินเตอร์เฟส RS485 และ BNC ตามลําดับ
โครงการป้องกันอินเตอร์เฟซสองระดับ ระดับแรกใช้ท่อการปล่อยก๊าซเซรามิก
| เลขส่วน | การตรา | ดีซี สปาร์ค มากกว่าความดัน | ขนาดสูงสุด กระตุ้น กระตุ้นกระชับกระแทก | ความต้านทานการกันความร้อนขั้นต่ํา | ความจุสูงสุด | ความกระชับกระแทก Arc | ชีวิต ใน งาน | ||||
นาม กระแสการปล่อยแรงกระแทก | ปัจจุบันการปล่อยแรงกระตุ้นสูงสุด | นาม กระแสการปล่อยแรงกระแทก | ชีวิต ที่ มี ความ กระตุ้น | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A | @8/20μs ± 5 ครั้ง | @8/20μs 1 ครั้ง | @50Hz 1วินาที 10ครั้ง | @10/1000μs 300 ครั้ง | |||
SC2E8-420M SC2E8-420ML SC2E8-420MSMD | SOCAY 420M | 420V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-470M SC2E8-470ML SC2E8-470MSMD | SOCAY 470M | 470V±20% | < 900V | < 1000 วอล | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-600M SC2E8-600ML SC2E8-600MSMD | SOCAY 600M | 600V±20% | < 1100V | < 1200V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-800M SC2E8-800ML SC2E8-800MSMD | SOCAY 800M | 800V±20% | < 1200V | < 1400V | 1 GΩ (ที่ 100V) | < 1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
คุณสมบัติหลักของท่อการปล่อยก๊าซ
>ความแรงดันการตัดต่อเนื่อง: 70 ~ 7500 V
>กระแสการปล่อยแรงกระแทก (8/20 μs): สูงสุด 100 kA
>กระแสการปล่อยแรงกระแทก (10/350 μs): สูงสุด 100 kA
>กระแสไฟฟ้าระดับความถี่ (1 s): สูงสุด 20 A
>กระแสการปล่อยกําลังความถี่ (0.2 s): สูงสุด 300 A
>ความแรงกดวงจรโค้ง: 10 ~ 35 V
>ความต้านทานการปิด: ขั้นต่ํา 1 GΩ
>ความจุ: ขั้นต่ํา 0.2 pF
ลักษณะของท่อการปล่อยก๊าซเซรามิก (GDT)
> ความจุของแยกที่ต่ํา ความจุของแยกของผลิตภัณฑ์ชุดส่วนใหญ่ไม่เกิน 2pF และความจุของผลิตภัณฑ์ระบายน้ําขนาดใหญ่มาก;
> อัตราการไหลของขนาดใหญ่ หลอดการปล่อยก๊าซเซรามิก (GDT) หน่วยเดียวของเรามีช่วงอัตราการไหลของ 8/20μs จาก 500A ถึง 100kA
> ความต้านทานในการกันความร้อนสูง โดยทั่วไปมากกว่า 1GΩ ไม่ง่ายที่จะแก่และมีความน่าเชื่อถือสูง
> ระยะความแรงดันการแยกของ DC คือ 75V ~ 6000V ระยะความแรงดันการแยกของ pulse คือ 600V ~ 7800V
> แพ็คเกจต่าง ๆ รวมถึงอุปกรณ์ SMD และอุปกรณ์ plug-in อุปกรณ์สองปลายและอุปกรณ์สามปลาย เพื่อตอบสนองความต้องการการใช้งานที่แตกต่างกัน
> การติดตั้งง่าย
