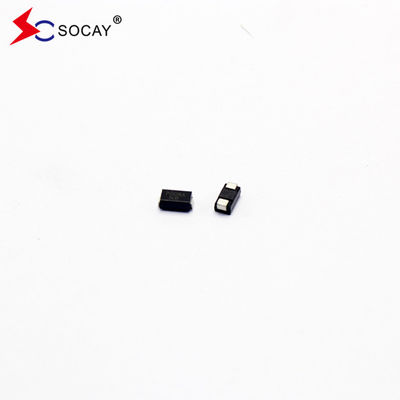

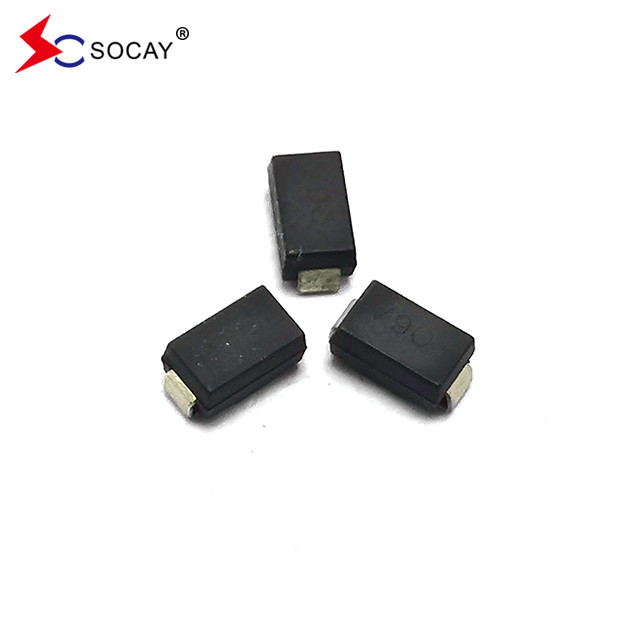

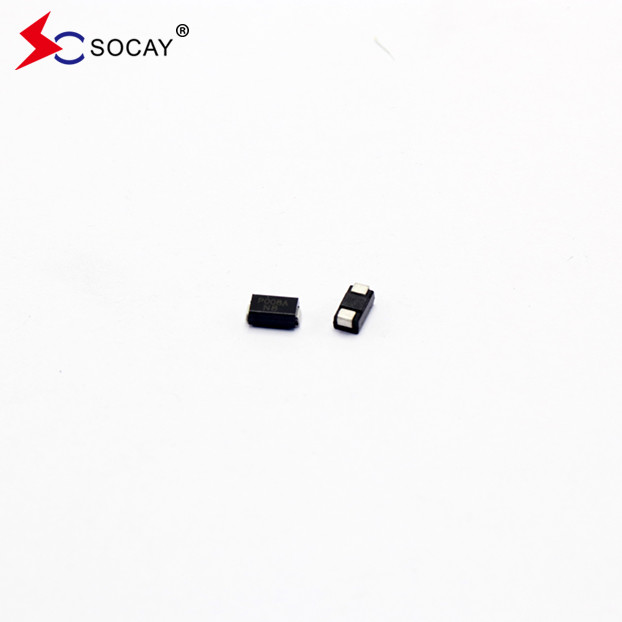

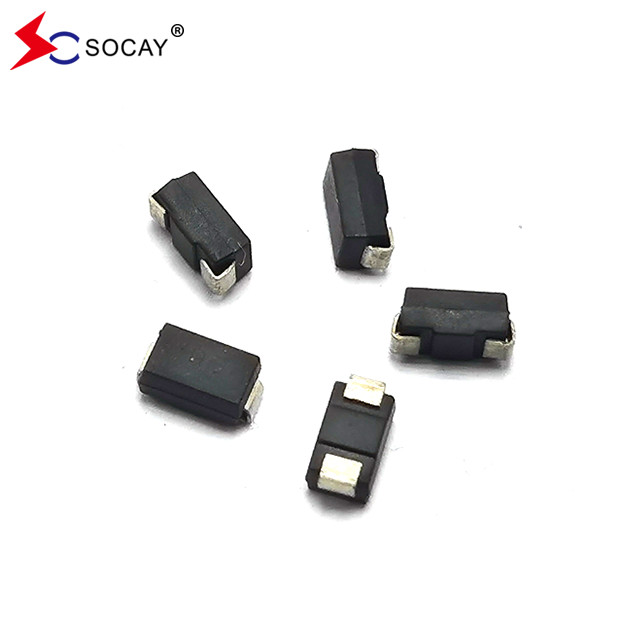

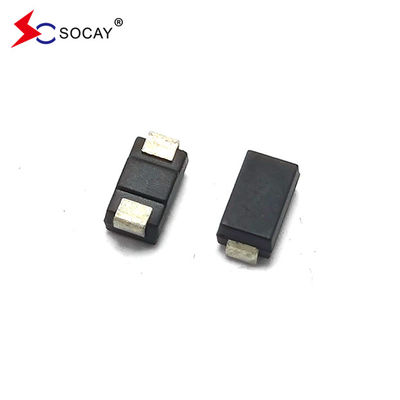

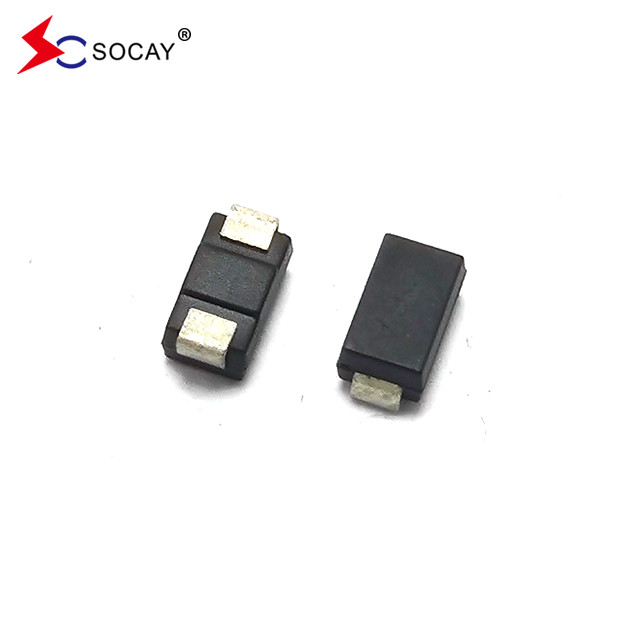

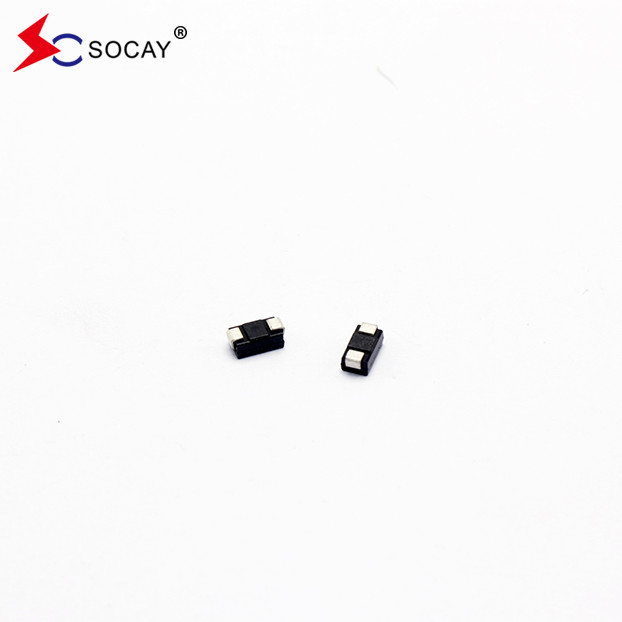

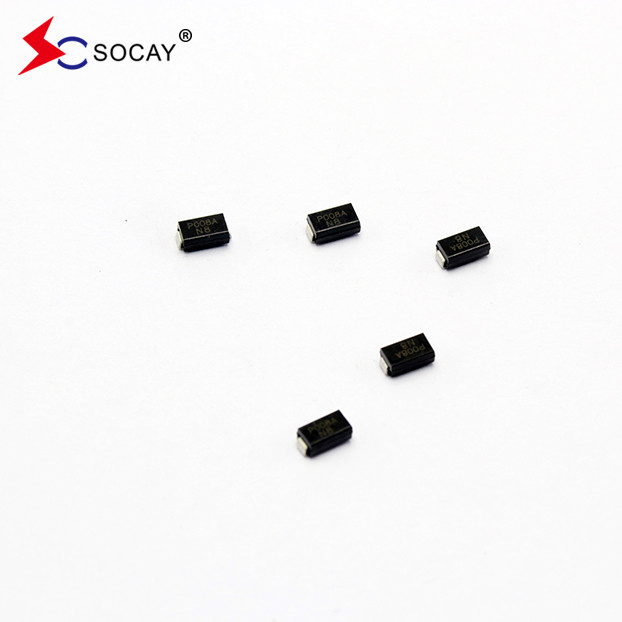

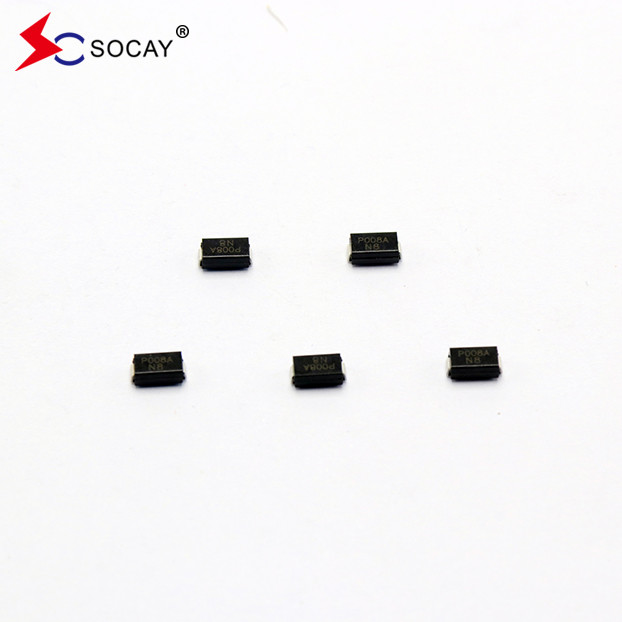

TSS Thyristor Surge Suppressors P0080TB ส่วนประกอบครึ่งตัว DO-214AC SMA
ใบข้อมูล:PXXX0TB_v2101.2.pdf
ส่วนของใบข้อมูล ดังด้านล่าง
| เลขส่วน | การตรา |
VDRM @IDRM= 5μA
|
VS① @100V/μS |
ฉันS |
VT @IT=2.2A |
ฉันT | ฉันH |
C0② @ 1MHz, 2Vbias |
| V Mใน. | V Max. | mA Max. | V สูงสุด. | Aสูงสุด. | mA นาที. | pFประเภท. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
หมายเหตุ: 1 VSได้วัดที่ 100KV/s 2 Capacitance Off-state จะวัดใน VDC= 2V, VRMS=1V, f=1MHz |
||||||||
ลักษณะ:
l การออกแบบการติดตั้งบนพื้นผิว ทําให้การใช้พื้นที่ในบอร์ดดีที่สุด
l ปฏิกิริยาอย่างรวดเร็วต่อความแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| ระยะอุณหภูมิในการเก็บรักษา | Tสตก | -60 ถึง +150 | °C |
| ระยะอุณหภูมิการทํางาน | Tj | -40 ถึง +150 | °C |
| กระแสปริมาตรการกระแสปริมาตรการ | ฉันPP | 80 | A |
| ปริมาตร | คํานิยาม |
| ฉันS | ปัจจุบันเปลี่ยน- กระแสไฟฟ้าสูงสุดที่จําเป็นในการเปลี่ยนไปสู่สภาพเปิด |
| ฉันDRM | กระแสรั่ว- ความแรงแรงสูงสุดในสภาพปิดวัดที่ VDRM |
| ฉันH | ปัจจุบันการรักษา- กระแสไฟฟ้าขั้นต่ําที่จําเป็นในการรักษา |
| ฉันT | กระแสไฟฟ้าในสภาพ- ปริมาณไฟฟ้าต่อเนื่องในสภาพทํางานสูงสุด |
| VS | โวลเตจการสลับ- ความดันสูงสุด ก่อนเปลี่ยนไปเป็น stat |
| VDRM | ความดันสูงสุดนอกสถานะ- ความตึงเครียดสูงสุดที่สามารถใช้ได้ในขณะที่รักษาสภาพปิด |
| VT | ความดันในสภาพ- ความตึงเครียดสูงสุดที่วัดในปัจจุบันในสภาพเปิด |
| C0 | ความสามารถนอกสถานะ- ความจุเฉพาะที่วัดในสภาพปิด |
ข้อมูลการบรรจุ
| รูปแบบ | รีล (pcs) | ต่อกล่อง (pcs) | กว้างกลม (มม.) | |
| การบันทึก | 5,000 | 80,000 | 330 |
วิธีการเลือก
1เพื่อรู้ผลิตภัณฑ์ของลูกค้า ความดันการทํางาน การใช้งานพอร์ต ระดับการป้องกัน
2ความดันการหยุด > ความดันการทํางาน DC ในวงจร
3เลือกค่าความจุและอัตราการไหลของอุปกรณ์ตามพอร์ตการใช้งานและระดับการป้องกัน
