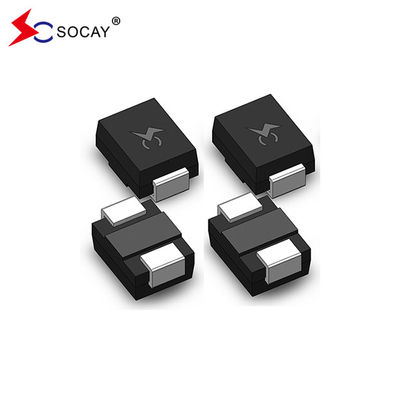

P0080SA @10/700μS,2KV พื้นที่ติดตั้ง Thyristor Surge Suppressors (TSS) ความดันต่ําเกิน
ใบข้อมูล:PXXX0SA_v21031.pdf
| เลขส่วน | การตรา | VDRM@IDRM= 5μA |
VS ① @100V/μS |
VT @IT=2.2A | ฉันS | ฉันT | ฉันH |
C0 2 @ 1MHz, 2V bias |
| Vนาที | Vสูงสุด | Vสูงสุด | mAสูงสุด | Aสูงสุด | mAนาที | pFประเภท | ||
| P0080SA | P008A | 6 | 25 | 4 | 800 | 2.2 | 50 | 50 |
| P0300SA | P03A | 25 | 40 | 4 | 800 | 2.2 | 50 | 70 |
| P0640SA | P06A | 58 | 77 | 4 | 800 | 2.2 | 150 | 50 |
| P0720SA | P07A | 65 | 88 | 4 | 800 | 2.2 | 150 | 50 |
| P0900SA | P09A | 75 | 98 | 4 | 800 | 2.2 | 150 | 45 |
| P1100SA | P11A | 90 | 130 | 4 | 800 | 2.2 | 150 | 45 |
| P1300SA | P13A | 120 | 160 | 4 | 800 | 2.2 | 150 | 45 |
| P1500SA | P15A | 140 | 180 | 4 | 800 | 2.2 | 150 | 40 |
| P1800SA | P18A | 170 | 220 | 4 | 800 | 2.2 | 150 | 40 |
| P2300SA | P23A | 190 | 260 | 4 | 800 | 2.2 | 150 | 35 |
| P2600SA | P26A | 220 | 300 | 4 | 800 | 2.2 | 150 | 35 |
| P3100SA | P31A | 275 | 350 | 4 | 800 | 2.2 | 150 | 30 |
| P3500SA | P35A | 320 | 400 | 4 | 800 | 2.2 | 150 | 30 |
|
หมายเหตุ: 1 Vs วัดที่ 100KV/s 2 ความจุในสภาพนอกจะวัดใน VDC= 2V, VRMS=1V, f=1MHz |
||||||||
คําอธิบาย:
ซีรี่ย์ PXXX0SA ได้ถูกออกแบบมาเพื่อปกป้องอุปกรณ์เบรดแบนด์ เช่น โมเดม, แผนการ์ด, CPE และ DSL จากความเสียหายของความกระชับกําลังเกิน
ซีรีย์นี้ให้บริการกับการติดตั้งบนพื้นที่ ที่ทําให้อุปกรณ์สามารถปฏิบัติตามมาตรฐานการกํากับระดับโลก
ลักษณะ:
|
u ความดันต่ําเกิน u ความดันในสภาพทํางานต่ํา u ไม่ลดความสามารถในการกระชับกระชับหลังจากเกิดเหตุการณ์กระชับกระชับหลายครั้งภายในขอบเขต u พลาด short circuit เมื่อแรงกระตุ้นเกินระดับการกําหนด u ความจุต่ํา |
มาตรฐานสากลที่ใช้ได้
|
u TIA-968-A u ITU K.20/21 ระดับที่ขยาย u ITU K.20/21 ระดับพื้นฐาน u GR 1089 อาคารอินเตอร์ u GR 1089 อาคารอินเตอร์ u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| ปริมาตร | คํานิยาม |
| ฉันS | ปัจจุบันเปลี่ยน- กระแสไฟฟ้าสูงสุดที่จําเป็นในการเปลี่ยนไปสู่สภาพเปิด |
| ฉันDRM | กระแสรั่ว- ความแรงแรงสูงสุดในสภาพปิดวัดที่ VDRM |
| ฉันH | ปัจจุบันการรักษา- กระแสไฟฟ้าขั้นต่ําที่จําเป็นในการรักษา |
| ฉันT | กระแสไฟฟ้าในสภาพ- ปริมาณไฟฟ้าต่อเนื่องในสภาพทํางานสูงสุด |
| VS | โวลเตจการสลับ- ความดันสูงสุด ก่อนเปลี่ยนไปเป็น stat |
| VDRM | ความดันสูงสุดนอกสถานะ- ความตึงเครียดสูงสุดที่สามารถใช้ได้ในขณะที่รักษาสภาพปิด |
| VT | ความดันในสภาพ- ความตึงเครียดสูงสุดที่วัดในปัจจุบันในสภาพเปิด |
| C0 | ความสามารถนอกสถานะ- ความจุเฉพาะที่วัดในสภาพปิด |
| ซีรี่ย์ | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
ฉันTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | Aนาที | นาทีเดียว | แอมเปอร์/μs สูงสุด | ||
| A | 150 | 150 | 90 | 50 | 45 | 50 | 20 | 500 | |
|
หมายเหตุ:
|
- อัตราการกระแสปริมาตรฐานปริมาตรฐานสูงสุด (IPP) เป็นการซ้ําซ้ําและรับประกันตลอดอายุการใช้งานของสินค้า - ฉันPPหมวดระดับที่ใช้ได้ในช่วงอุณหภูมิ -40oC ถึง +85oC - อุปกรณ์ต้องอยู่ในสมดุลทางอุณหภูมิในตอนแรก -40 °C < TJ< + 150 °C
|
||||||||
| วัสดุนํา | สายเหล็ก | |
| ปลายปลาย | โครงการประกอบการ | |
| วัสดุของร่างกาย | UL ยืนยัน epoxy ประชุมการจัดหมวดหมู่การเผาไหม้ 94V-0 |
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | การบรรจุ ตัวเลือก | รายละเอียด Packaging | |
| Pxxx0SA | DO-214AA | 2500 | เทป & รีล -เทป 12 มม / 13 " | EIA -481 - D |
