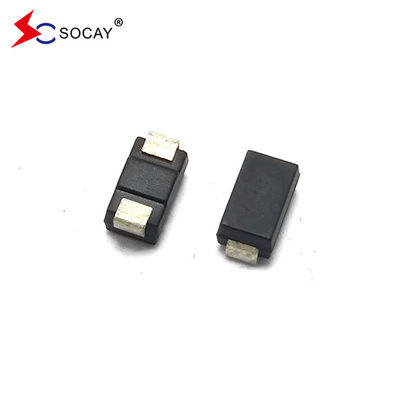

TSS Thyristor Surge Protector DO-214AA P0720TB @ 10/700μs 3/4KV
ใบข้อมูล:PXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Thyristor เป็นประเภทขององค์ประกอบครึ่งประสาทT1/E1,xDSL,PBX และอื่นๆ
| เลขส่วน | การตรา |
VDRM @IDRM= 5μA
|
VS① @100V/μS |
ฉันS |
VT @IT=2.2A |
ฉันT | ฉันH |
C0② @ 1MHz, 2Vbias |
| V Mใน. | V Max. | mA Max. | V สูงสุด. | Aสูงสุด. | mA นาที. | pFประเภท. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
หมายเหตุ: 1 VSได้วัดที่ 100KV/s 2 Capacitance Off-state จะวัดใน VDC= 2V, VRMS=1V, f=1MHz |
||||||||
ข้อดีของท่อการปล่อยครึ่งตัว:
1. ก่อนการทําลายมันเท่ากับวงจรเปิด ความต้านทานการกันหนาวใหญ่มาก และกระแสรั่วน้อยมาก
2มันมีลักษณะความสมองกันในสองทาง
3ความเร็วการตอบสนองเป็นระดับ ns มาก;
4. ความดันการตัดมีความสม่ําเสมอที่ดี
ข้อเสียของท่อการปล่อยครึ่งตัว:
1เมื่อเปรียบเทียบกับท่อการปล่อยเซรามิก ความเร็วการไหลน้อยกว่าเพียงไม่กี่ร้อย A
2. ความดันตัดมีค่าเฉพาะเฉพาะบาง
3ความจุเป็นใหญ่ จากสิบถึงร้อย pF
การเลือกท่อการปล่อยครึ่งตัว:
เมื่อเลือก TSS โดยทั่วไปควรปฏิบัติตามหลักการต่อไปนี้:
1. การเลือกของความเข้มข้นตัด VDRM: ความเข้มข้นตัดต้องมากกว่าความเข้มข้นทํางานสูงสุดของวงจรที่คุ้มกัน
2. การเลือกแรงดันการสลับ VBO: ความดันการสลับต้องต่ํากว่าแรงดันสูงสุดที่อุปกรณ์สามารถทนได้
3. การเลือกกระแสความจืด IH: กระแสความจืดต้องมากกว่ากระแสการทํางานและกระแสการตัดสั้นของอุปกรณ์
4การเลือกความจุของปรสิต C: ความจุของปรสิตถูกเลือกตามการสูญเสียการใส่ที่อนุญาตโดยวงจรหรือความถี่ของการส่งสัญญาณ
5การเลือกกระแสกระแส: ระดับการเลือกกระแสกระแสกระแสที่แตกต่างกันตามความต้องการของวงจรหรือมาตรฐานการทดสอบกระแสกระแส
คําอธิบาย:
ไทริสตอร์ซีรีส์ PXXX0TB เป็นประเภทขององค์ประกอบครึ่งประสาท พวกเขาถูกออกแบบมาในแอพลิเคชั่น โมเดม โทรศัพท์ บัตรสาย เครื่องตอบ, เครื่องแฟ็กซ์, SLICs, T1/E1, xDSL, PBX และอื่นๆ
ลักษณะ:
|
u ความสามารถที่ดีในการดูดซึมการกระตุ้นระยะสั้น u การตอบสนองอย่างรวดเร็วต่อความกระตุ้นแรงกระตุ้น (ns Level) u กําจัดความแรงเกินที่เกิดจากความเร็วที่เพิ่มขึ้นอย่างรวดเร็ว u ระดับความรู้สึกต่อความชื้น: ระดับ 1 u น้ําหนัก 69 mg (ประมาณ) u ไม่เสื่อม |
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย |
| ระยะอุณหภูมิในการเก็บรักษา | Tสตก | -60 ถึง +150 | °C |
| ระยะอุณหภูมิการทํางาน | Tj | -40 ถึง +150 | °C |
| กระแสปริมาตรการกระแสปริมาตรการ | ฉันPP | 80 | A |
| ปริมาตร | คํานิยาม |
| ฉันS | ปัจจุบันเปลี่ยน- กระแสไฟฟ้าสูงสุดที่จําเป็นในการเปลี่ยนไปสู่สภาพเปิด |
| ฉันDRM | กระแสรั่ว- ความแรงแรงสูงสุดในสภาพปิดวัดที่ VDRM |
| ฉันH | ปัจจุบันการรักษา- กระแสไฟฟ้าขั้นต่ําที่จําเป็นในการรักษา |
| ฉันT | กระแสไฟฟ้าในสภาพ- ปริมาณไฟฟ้าต่อเนื่องในสภาพทํางานสูงสุด |
| VS | โวลเตจการสลับ- ความดันสูงสุด ก่อนเปลี่ยนไปเป็น stat |
| VDRM | ความดันสูงสุดนอกสถานะ- ความตึงเครียดสูงสุดที่สามารถใช้ได้ในขณะที่รักษาสภาพปิด |
| VT | ความดันในสภาพ- ความตึงเครียดสูงสุดที่วัดในปัจจุบันในสภาพเปิด |
| C0 | ความสามารถนอกสถานะ- ความจุเฉพาะที่วัดในสภาพปิด |
| รูปแบบ | รีล (pcs) | ต่อกล่อง (pcs) | กว้างกลม (มม.) | |
| การบันทึก | 5,000 | 80,000 | 330 |
