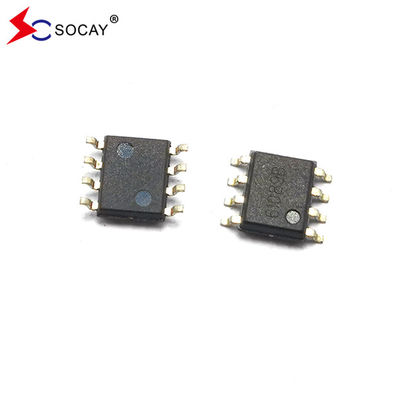

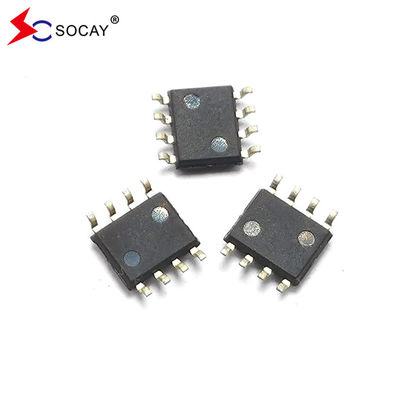

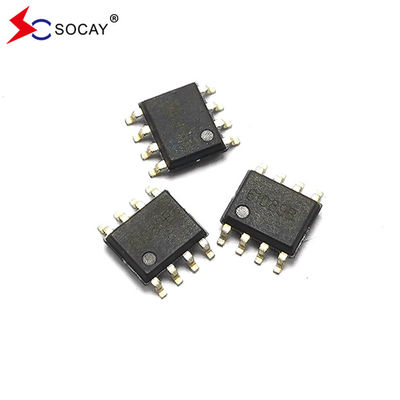

SOCAY SOP-8L แพ็คเกจ สูงความดันแหวน SLIC ป้องกัน TISP61089B Thyristor Surge Suppressors (TSS) VF 3V
ใบข้อมูล:TISP61089B_v21081.pdf
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย | |
|
ไม่ซ้ํา สถานที่ทํางานสูงสุด กระแสกระแทก |
10/1000μs | ฉันPPSM | 30 | A |
| (Telcordia (Bellcore) GR-1089-CORE เล่ม 3) | ||||
| 5/310μs | 40 | |||
| (ITU-T K.20, K.21&K45, K.44 รูปแบบคลื่นความกระชับเครียดวงจรเปิด 10/700 μs) | ||||
| 2/10μs | 120 | |||
| (Telcordia (Bellcore) GR-1089-CORE เล่ม 3) | ||||
|
ไม่ซ้ํา กระแสสูงสุดในสภาพทํางาน (ไซนูโซอิดัล) 60Hz |
0.1s | ฉันTSM | 6.5 | A |
| 1s | 4.5 | |||
| 5s | 2.4 | |||
| ปี 30 | 1.3 | |||
| ปี 900 | 0.72 | |||
| ความดันสูงสุดที่ซ้ําซ้ําในภาวะปิด, VGK=0 | VDRM | -170 | V | |
| ความดันสูงสุดที่ซ้ําซ้ํา Gate-Cathode, VKA=0 | VGKRM | -167 | V | |
| ระยะอุณหภูมิการทํางานในอากาศอิสระ | TA | -40~+85 | °C | |
| ระยะอุณหภูมิในการเก็บรักษา | TSTG | -40 ~ + 150 | °C | |
| อุณหภูมิจุดแยก | TJ | -40 ~ + 150 | °C | |
| อุณหภูมิสูงสุดในการผสมผสานใน 10s | TL | 260 | °C | |
| การเชื่อมต่อกับความต้านทานความร้อนของอากาศอิสระ | RBJA | 120 | °C/W | |
| ปริมาตร | สัญลักษณ์ | สภาพการทดสอบ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | VF | ฉันF= 5A, tW= 200μs | -- | -- | 3 | V |
| ความดันการฟื้นฟูความแรงกระตุ้นสูงสุดต่อไป | VFRM | 2/10μs, IF= 100A, RS= 50Ω, di/dt = 80A/μs | -- | -- | 10 | V |
| กระแสไฟฟ้านอกสถานะ | ฉันD | VD= -170V, VGK= 0, TJ= 25°C | -- | -- | - 5 | μA |
| VD= -170V, VGK= 0, TJ= 85 °C | ||||||
| ความดันการแยกกระตุ้น | V(BO) | 2/10μs, ITM= 100A, RS= 50Ω | -- | -- | -112 | V |
| di/dt = -80A/μs, VGG= -100V | ||||||
| กระแสความแรง | ฉันH | ฉันT= -1A, di/dt = 1A/ms, VGG= -100V | - 150 บาท | -- | -- | mA |
| กระแสกลับประตู | ฉันก๊าซ | VGG= VGK= -167V, VKA= 0, TJ= 25°C | -- | -- | - 5 | μA |
| VGG= VGK= -167V, VKA= 0, TJ= 85 °C | ||||||
| ไฟกระตุ้นประตู | ฉันGT | ฉันT= 3A, tp(g) ≥ 20μs, VGG= -100V | -- | -- | 5 | mA |
| ความดันกระตุ้นประตู | VGT | ฉันT= 3A, tp(g) ≥ 20μs, VGG= -100V | -- | -- | 2.5 | V |
| ความจุของแอนโด-แคธอดในสภาพผิดปกติ | CKA | f = 1MHz,VD= 1V, IG= 0, VD= -3V | -- | -- | 110 | pF |
| f = 1MHz,VD= 1V, IG= 0, VD= -48V | -- | -- | 55 |
คําอธิบาย:
อุปกรณ์นี้ถูกออกแบบมาโดยเฉพาะเพื่อป้องกันวงจรอินเตอร์เฟซสายผู้สมัคร (SLIC) จากความดันเกินระยะสั้น.การกระตุ้นทางลบถูกยับยั้งโดย 2 Thyristors, ความดันการแยกของพวกมันถูกอ้างอิงไปยัง VBAT ผ่านประตู ส่วนประกอบนี้แสดงให้เห็นว่าประตูเปิดกระแสกระแสที่ต่ํามากและลดความเครียดความดันเกินบน SLIC.
ลักษณะ:
|
การใช้งาน:
|
| เครื่อง | แพ็คเกจ | การขนส่งทางเรือ |
| TISP61089B | SOP-8L | 3000 PCS / รีล&เทป |
