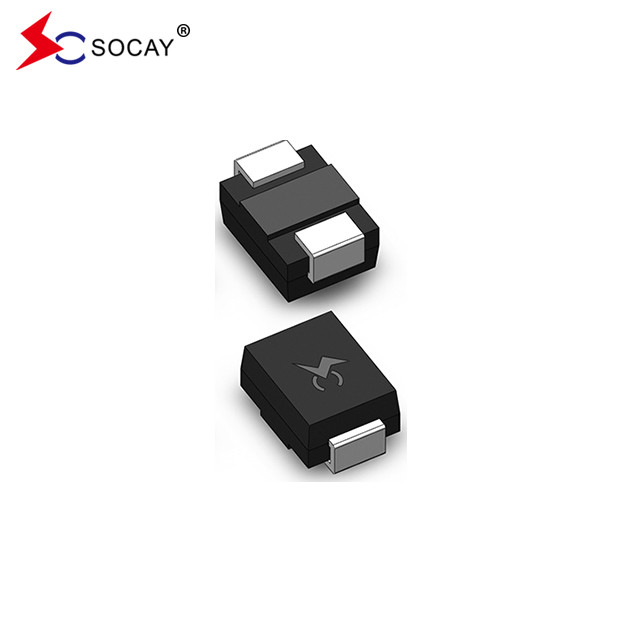

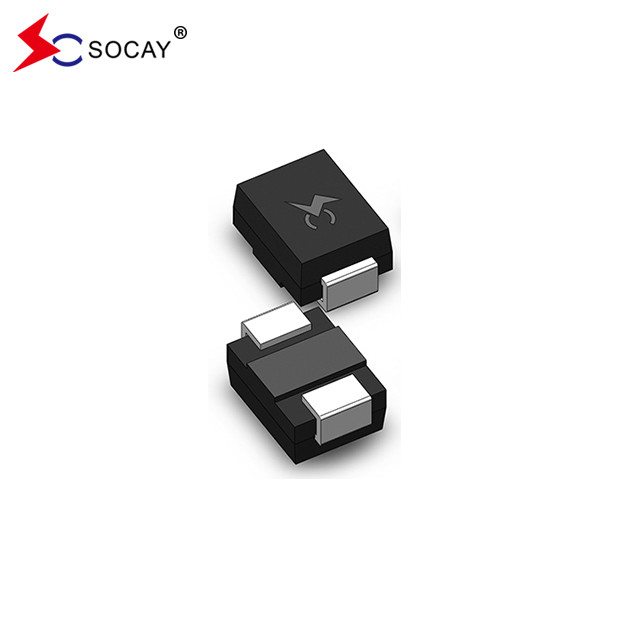

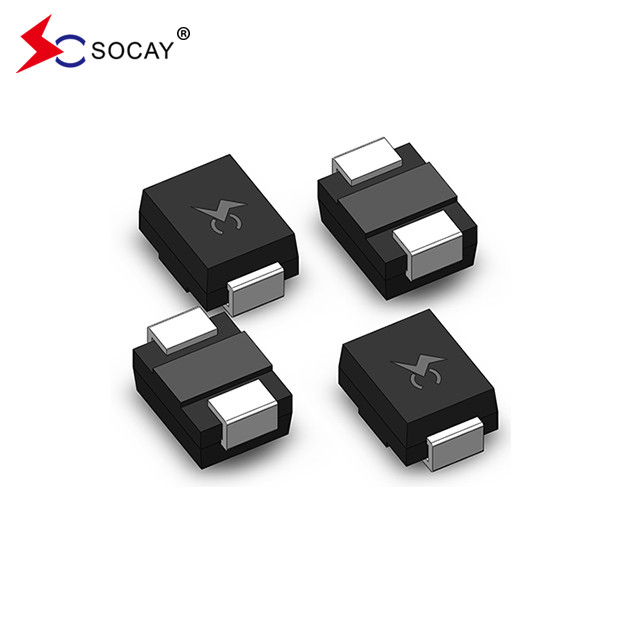

เครื่องยับยั้งแรงกระแทกไทริสเตอร์ความจุต่ํา TSS ส่วนประกอบครึ่งตัว P0640SB
ใบข้อมูล:PXXX0SB_v21031.pdf
| เลขส่วน | การตรา | VDRM@IDRM= 5μA |
VS ① @100V/μS |
VT @IT=2.2A | ฉันS | ฉันT | ฉันH |
C0 2 @ 1MHz, 2V bias |
| Vนาที | Vสูงสุด | Vสูงสุด | mAสูงสุด | Aสูงสุด | mAนาที | pF ประเภท | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
หมายเหตุ: 1 Vs วัดที่ 100KV/s 2 ความจุในสภาพนอกจะวัดใน VDC= 2V, VRMS=1V, f=1MHz |
||||||||
คําแนะนํา:
TSS มีลักษณะคือการนําทางที่แม่นยํา การตอบสนองอย่างรวดเร็ว ความสามารถในการดูดซึมกระแสแรงสูง ความสมดุลแบบสองแกน และความน่าเชื่อถือสูง
หลักการทํางาน
เมื่อเชื่อมต่อพร้อมกับวงจรและอุปกรณ์ไม่เคลื่อนย้าย ค่าความต้านทานสูงและสามารถพิจารณาเป็นวงจรเปิดที่มีผลน้อยหรือไม่มีต่อวงจรเมื่อมีหัวใจเต้นผิดปกติเมื่อความดันสูงผิดปกติหายไป มันกลับสู่สภาพความดันสูง และวงจรทํางานปกติ
| ปริมาตร | คํานิยาม |
| ฉันS | ปัจจุบันเปลี่ยน- กระแสไฟฟ้าสูงสุดที่จําเป็นในการเปลี่ยนไปสู่สภาพเปิด |
| ฉันDRM | กระแสรั่ว- ความแรงแรงสูงสุดในสภาพปิดวัดที่ VDRM |
| ฉันH | ปัจจุบันการรักษา- กระแสไฟฟ้าขั้นต่ําที่จําเป็นในการรักษา |
| ฉันT | กระแสไฟฟ้าในสภาพ- ปริมาณไฟฟ้าต่อเนื่องในสภาพทํางานสูงสุด |
| VS | โวลเตจการสลับ- ความดันสูงสุด ก่อนเปลี่ยนไปเป็น stat |
| VDRM | ความดันสูงสุดนอกสถานะ- ความตึงเครียดสูงสุดที่สามารถใช้ได้ในขณะที่รักษาสภาพปิด |
| VT | ความดันในสภาพ- ความตึงเครียดสูงสุดที่วัดในปัจจุบันในสภาพเปิด |
| C0 | ความสามารถนอกสถานะ- ความจุเฉพาะที่วัดในสภาพปิด |
| ซีรี่ย์ | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
ฉันTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | Aนาที | นาทีเดียว | แอมเปอร์/μs สูงสุด | ||
| B | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
หมายเหตุ:
|
- อัตราการกระแสปริมาตรฐานปริมาตรฐานสูงสุด (IPP) เป็นการซ้ําซ้ําและรับประกันตลอดอายุการใช้งานของสินค้า - ฉันPPหมวดระดับที่ใช้ได้ในช่วงอุณหภูมิ -40oC ถึง +85oC - อุปกรณ์ต้องอยู่ในสมดุลทางอุณหภูมิในตอนแรก -40 °C < TJ< + 150 °C
|
||||||||
| ป้องกันความแรงดันสูง | 80% VDRM (VAC Peak) +125°C หรือ +150°C วัสดุนํา สังกะสีทองแดง ความดันความร้อนสูง ป้องกัน 504 หรือ 1008 ชั่วโมง MIL-STD-750 (วิธี 1040) JEDEC, JESD22-A-101 | |
| อุณหภูมิ | -65°C ถึง +150°C, 15 นาที, 10 ถึง 100 รอบ | |
| อุณหภูมิและความชื้นที่คัดค้าน | 52 VDC (+85°C) 85%RH 504 ถึง 1008 ชั่วโมง EIA/ JEDEC, JESD22-A-101 | |
| การเก็บอุณหภูมิสูง | +150°C 1008 ชั่วโมง MIL-STD-750 (วิธี 1031) JEDEC, JESD22-A-101 | |
| การเก็บความร้อนต่ํา | -65 องศาเซลเซียส 1008 ชั่วโมง | |
| โชคความร้อน | 0 °C ถึง + 100 °C, 5 นาที, การโอน 10 วินาที, การกระแทกทางความร้อน 10 รอบ | |
| ออโตคลาฟ (การทดสอบเครื่องปรุงความดัน) | + 121°C, 100%RH, 2atm, 24 ถึง 168 ชั่วโมง) JEDEC, JESD22-A-102 | |
| ความต้านทานต่อความร้อนของการผสม | +260°C 30 วินาที MIL-STD-750 (วิธี 2031) | |
| ระดับความรู้สึกต่อความชื้น | 85% RH, +85°C, 168 ชั่วโมง, 3 จันทร์การไหลกลับ ระดับ (+260°C สูงสุด) JEDEC-J-STD-020, ระดับ 1 |
| วัสดุนํา | สายเหล็ก | |
| ปลายปลาย | โครงการประกอบการ | |
| วัสดุของร่างกาย | UL ยืนยัน epoxy ประชุมการจัดหมวดหมู่การเผาไหม้ 94V-0 |
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | การบรรจุ ตัวเลือก | รายละเอียด Packaging | |
| Pxxx0SB | DO-214AA | 2500 | เทป & รีล -เทป 12 มม / 13 " | EIA -481 - D |
