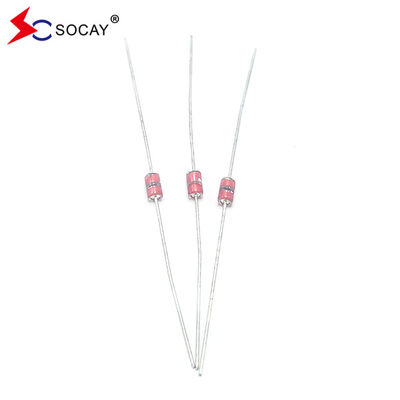

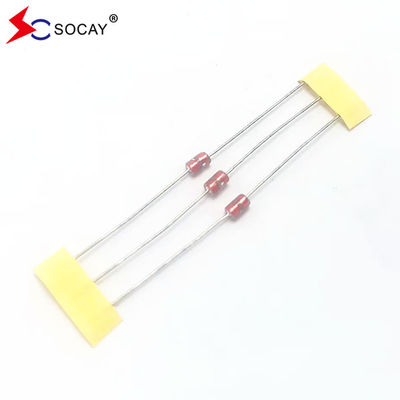

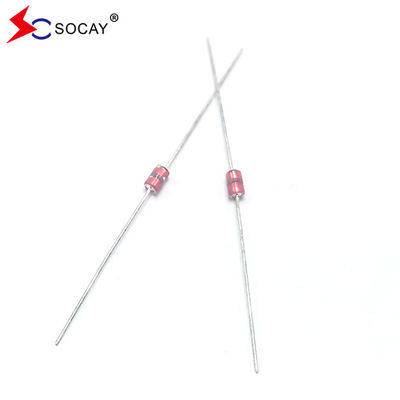

ท่อการปล่อยแก้วหมุนแกน SCB-141N Vs 140 ((119 ~ 221) V 1.0pF @ 8 / 20μS 1000A เหมาะสําหรับปัสดุพลังงาน
ใบข้อมูล:SCB_v22041.pdf
| ส่วนจํานวน |
DC สปาร์ค-โอเวอร์ โวลเตชั่น Vs(V) |
ขั้นต่ํา การกันความร้อน ความต้านทาน IR ((OHM) / DC |
ขนาดสูงสุด ความจุ 1KHZ-6Vmax C (pF) |
การเพิ่มขึ้นCราคา ความจุ 8/20 μS |
สูงชีวิต การทดสอบ |
| SCB-141N | 140 ((126~210) | 100M / 50V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-181N | 180 ((126 ~ 234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-301M | 300 ((240 ~ 360) | 100M / 100V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-401M | 400 ((320 ~ 480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-701M | 700 ((560 ~ 840) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-152M | 1500 ((1200~1800) | 100M / 500V | 1.0 | 1000A | 10KV / 150A > 200T |
ลักษณะ:
|
u ประมาณ 0 กระแสการรั่วไหลก่อนความแรงดัน clamping u การล่มสลายน้อยลงในภาวะเปิด / ปิด u ความสามารถสูงในการทนต่อการกระแทกสายฟ้าซ้ําๆ u ความจุของอิเล็กตรอดต่ํา (≤1.0pF) และความแยกสูง (≥100MΩ) u RoHS ตรงกัน u ซิมเมตรีสองฝ่าย u อุณหภูมิ ความชื้น และความเบาไม่รู้สึก u อุณหภูมิการทํางาน: -45 °C ~ + 125 °C u อุณหภูมิการเก็บรักษา: -45°C ~ + 125°C u ตอบสนอง MSL ระดับ 1 ต่อ J-STD-020 |
การใช้งาน:
|
u พลังงานไฟฟ้า u การกําจัดจุดประกายของเครื่องยนต์ u การสลับสลักกระแส u การป้องกันจังหวะของสายข้อมูล u อุปกรณ์อิเล็กทรอนิกส์ที่ต้องการ UL497A และ UL497B u โทรศัพท์/แฟ็กซ์/โมเดม u เครื่องส่ง/รับสัญญาณความถี่สูง u แอนเทนเนียดาวเทียม u เครื่องเสริมเสียงวิทยุ u ระบบเตือน u ท่อรังสีคาโทดในจอ / ทีวี |
| ส่วนจํานวน | รหัสสี1 | รหัสสี2 | รหัสสี3 |
| SCB-141N | สีดํา | สีเหลือง | - |
| SCB-181N | สีเทา | - | - |
| SCB-201M | สีแดง | - | - |
| SCB-301M | ส้ม | - | - |
| SCB-401M | สีเหลือง | - | - |
| SCB-501M | สีเขียว | - | - |
| SCB-601M | สีฟ้า | - | - |
| SCB-701M | สีม่วง | - | - |
| SCB-102M | สีดํา | - | - |
| SCB-122M | สีดํา | สีแดง | สีแดง |
| SCB-152M | สีดํา | สีเขียว | สีแดง |
| รายการ | วิธีการทดสอบ | มาตรฐาน |
| ความดันไฟฟักแบบ DC | วัดแรงดันการออกกําลัง (Vs) โดยการเพิ่มความดันDCที่ใช้อย่างช้าช้า ขณะที่กระแสการทดสอบสูงสุด 0.5mA และความดันDCขึ้นในระยะ 100V/s ((Vs<1000V) หรือ 500V/s ((Vs≥1000V) |
อัตราการเปลี่ยนแปลง ภายใน ± 30% ความต้านทานและความจุในการปิด สอดคล้องกับสเปคระดับ |
| ความต้านทานต่อการปิด | วัดความต้านทานการกันไฟข้ามปลายที่ความดันปกติ แต่ความดันการทดสอบไม่เกินความดันการจุดไฟ DC | |
| ความจุ | การวัดความจุไฟฟ้าโดยการใช้แรงกระหน่ําที่ต่ํากว่า 6V (ที่ 1KHz) ระหว่างปลาย | |
| ชีวิตที่สติ | 10KV กับ 1500pf condenser ถูกปล่อยผ่าน 2KΩ resistor. 200 ครั้งในระยะเวลา 10sec |
△Vs/Vs≤30% คุณสมบัติของรายการอื่น ๆ ต้องตอบสนองค่าที่กําหนดไว้ |
|
กระแสไฟฟ้า ความจุ |
1.2/50μs & 8/20μs, 1000A, เชื่อมต่อไฟฟ้ากับตัวต่อต้าน (1 ~ 2 Ω), ± 5 ครั้ง, ระยะเวลาแต่ละครั้ง 60 วินาที หลังจากนั้นการตรวจสอบลักษณะภายนอกด้วยสายตา | ไม่มีรอยแตกและไม่มีความล้มเหลว |
| ความทนทานต่อความหนาว | การวัดหลังจาก -40 °C/1000 HRS และอุณหภูมิปกติ/2 HRS | คุณสมบัติที่สอดคล้องกับสเปคระดับ |
| ความต้านทานความร้อน | การวัดหลังจาก 125 °C / 1000 HRS และอุณหภูมิปกติ/2 HRS | |
| ความทนทานต่อความชื้น | การวัดหลังจากความชื้น 90 ~ 95 °C ((45 °C)) / 1000 HRS และอุณหภูมิปกติ/2 HRS | |
| วงจรอุณหภูมิ | การซ้ําวงจร 10 ครั้ง -40°C / 30 นาที →ปกติ, temp/2 นาที →125°C/ 30 นาที, การวัดหลังจาก temp/2 HRS ปกติ | |
| ความสามารถในการผสม | ใช้ฟลัคซ์และดําน้ําในผสมเหลือง 230 ± 5 °C เป็นเวลา 3 วินาที จนถึงจุด 1.5 มมจากร่างกาย ตรวจสอบความติดตามของผสมเหลือง | สายนําถูกครอบคลุมโดยการผสมด้วยความเท่าเทียมกัน |
| ความร้อนในการผสม | การวัดหลังจากที่สายนําถูกดําน้ําไปถึงจุด 1.5 มิลลิเมตรจากร่างกายใน 260 ± 5 °C สะสม 10 วินาที | สอดคล้องกับสเปคระดับ |
| แรงดึง | ใช้ภาระ 0.5 กิโลกรัม 10 วินาที | โลหะไม่ควรดึงออกเพื่อฉีก |
| ความแข็งแรงในการบิด | บิดสายนําที่จุด 2 มิลลิเมตรจากร่างกายภายใต้ภาระ 0.25 และกลับไปที่จุดเดิมของมัน ซ้ํา 1 ครั้ง |
| ความดันไฟฟักแบบ DC | วัดแรงดันการออกกําลัง (Vs) โดยการเพิ่มความดันDCที่ใช้อย่างช้าช้า ขณะที่กระแสการทดสอบสูงสุด 0.5mA และความดันDCขึ้นในระยะ 100V/s ((Vs<1000V) หรือ 500V/s ((Vs≥1000V) |
อัตราการเปลี่ยนแปลง ภายใน ± 30% ความต้านทานและความจุในการปิด สอดคล้องกับสเปคระดับ |
| ความต้านทานต่อการปิด | วัดความต้านทานการกันไฟข้ามปลายที่ความดันปกติ แต่ความดันการทดสอบไม่เกินความดันการจุดไฟ DC | |
| ความจุ | การวัดความจุไฟฟ้าโดยการใช้แรงกระหน่ําที่ต่ํากว่า 6V (ที่ 1KHz) ระหว่างปลาย | |
| ชีวิตที่สติ | 10KV กับ 1500pf condenser ถูกปล่อยผ่าน 2KΩ resistor. 200 ครั้งในระยะเวลา 10sec |
△Vs/Vs≤30% คุณสมบัติของรายการอื่น ๆ ต้องตอบสนองค่าที่กําหนดไว้ |
|
กระแสไฟฟ้า ความจุ |
1.2/50μs & 8/20μs, 1000A, เชื่อมต่อไฟฟ้ากับตัวต่อต้าน (1 ~ 2 Ω), ± 5 ครั้ง, ระยะเวลาแต่ละครั้ง 60 วินาที หลังจากนั้นการตรวจสอบลักษณะภายนอกด้วยสายตา | ไม่มีรอยแตกและไม่มีความล้มเหลว |
| ความทนทานต่อความหนาว | การวัดหลังจาก -40 °C/1000 HRS และอุณหภูมิปกติ/2 HRS | คุณสมบัติที่สอดคล้องกับสเปคระดับ |
| ความต้านทานความร้อน | การวัดหลังจาก 125 °C / 1000 HRS และอุณหภูมิปกติ/2 HRS | |
| ความทนทานต่อความชื้น | การวัดหลังจากความชื้น 90 ~ 95 °C ((45 °C)) / 1000 HRS และอุณหภูมิปกติ/2 HRS | |
| วงจรอุณหภูมิ | การซ้ําวงจร 10 ครั้ง -40°C / 30 นาที →ปกติ, temp/2 นาที →125°C/ 30 นาที, การวัดหลังจาก temp/2 HRS ปกติ | |
| ความสามารถในการผสม | ใช้ฟลัคซ์และดําน้ําในผสมเหลือง 230 ± 5 °C เป็นเวลา 3 วินาที จนถึงจุด 1.5 มมจากร่างกาย ตรวจสอบความติดตามของผสมเหลือง | สายนําถูกครอบคลุมโดยการผสมด้วยความเท่าเทียมกัน |
| ความร้อนในการผสม | การวัดหลังจากที่สายนําถูกดําน้ําไปถึงจุด 1.5 มิลลิเมตรจากร่างกายใน 260 ± 5 °C สะสม 10 วินาที | สอดคล้องกับสเปคระดับ |
| แรงดึง | ใช้ภาระ 0.5 กิโลกรัม 10 วินาที | โลหะไม่ควรดึงออกเพื่อฉีก |
| ความแข็งแรงในการบิด | บิดสายนําที่จุด 2 มิลลิเมตรจากร่างกายภายใต้ภาระ 0.25 และกลับไปที่จุดเดิมของมัน ซ้ํา 1 ครั้ง |
