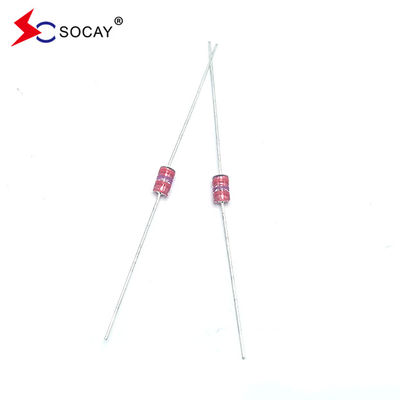

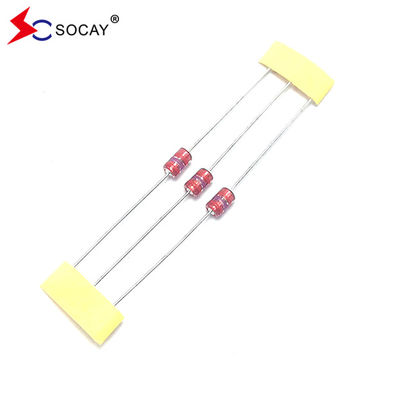

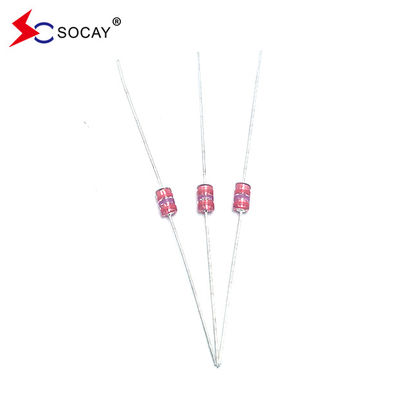

หลอดการปล่อยก๊าซกระจก (SPG) SCCE-141N SPG 3000A @8/20μS การแยกกันสูง (≥ 100MΩ)
ใบข้อมูล:SCCE ซีรีส์_v22041.pdf
| ส่วนจํานวน |
DC สปาร์ค-โอเวอร์ โวลเตชั่น Vs(V) |
ขั้นต่ํา การกันความร้อน ความต้านทาน IR ((OHM) / DC |
ขนาดสูงสุด ความจุ 1KHZ-6Vmax C (pF) |
การเพิ่มขึ้นCราคา ความจุ 8/20 μS |
สูงชีวิต การทดสอบ |
| SCCE-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-181N | 180 ((126 ~ 234) | 100M / 100V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-301M | 300 ((240 ~ 360) | 100M / 100V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-401M | 400 ((320 ~ 480) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-701M | 700 ((560-840) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-801M | 800 ((640-960) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-122M | 1200 ((960-1440) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-152M | 1500 ((1200~1800) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-202M | 2000 ((1600-2400) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-242M | 2400 ((1920-2880) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-272M | 2700 ((2160-3240) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCCE-302M | 3000 ((2400-3600) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
ลักษณะ:
|
u ประมาณ 0 กระแสการรั่วไหลก่อนความแรงดัน clamping u การล่มสลายน้อยลงในภาวะเปิด / ปิด u ความสามารถสูงในการทนต่อการกระแทกสายฟ้าซ้ําๆ u ความจุของอิเล็กตรอดต่ํา (≤1.0pF) และความแยกสูง (≥100MΩ) u RoHS ตรงกัน u ซิมเมตรีสองฝ่าย u อุณหภูมิ ความชื้น และความเบาไม่รู้สึก u อุณหภูมิการทํางาน: -45 °C ~ + 125 °C u อุณหภูมิการเก็บรักษา: -45°C ~ + 125°C u ตอบสนอง MSL ระดับ 1 ต่อ J-STD-020 |
การใช้งาน:
|
u พลังงานไฟฟ้า u การกําจัดจุดประกายของเครื่องยนต์ u การสลับสลักกระแส u การป้องกันจังหวะของสายข้อมูล u อุปกรณ์อิเล็กทรอนิกส์ที่ต้องการ UL497A และ UL497B u โทรศัพท์/แฟ็กซ์/โมเดม u เครื่องส่ง/รับสัญญาณความถี่สูง u แอนเทนเนียดาวเทียม u เครื่องเสริมเสียงวิทยุ u ระบบเตือน u ท่อรังสีคาโทดในจอ / ทีวี |
| ส่วนจํานวน | รหัสสี1 | รหัสสี2 | รหัสสี3 |
| SCCE-141N | สีดํา | สีเหลือง | -- |
| SCCE-181N | สีเทา | -- | -- |
| SCCE-201M | สีแดง | -- | -- |
| SCCE-301M | ส้ม | -- | -- |
| SCCE-401M | สีเหลือง | -- | -- |
| SCCE-501M | สีเขียว | -- | -- |
| SCCE-601M | สีฟ้า | -- | -- |
| SCCE-701M | สีม่วง | -- | -- |
| SCCE-801M | สีเทา | -- | -- |
| SCCE-102M | สีดํา | -- | -- |
| SCCE-122M | สีน้ําตาล | สีแดง | -- |
| SCCE-152M | สีดํา | สีเขียว | สีแดง |
| SCCE-202M | สีแดง | สีดํา | สีแดง |
| SCCE-242M | สีแดง | สีเหลือง | สีแดง |
| SCCE-272M | สีแดง | สีม่วง | สีแดง |
| SCCE-302M | ส้ม | สีดํา | สีแดง |
