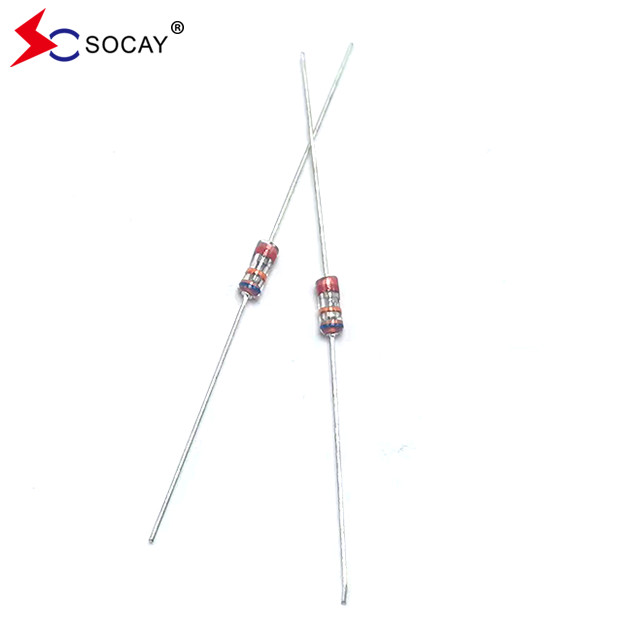

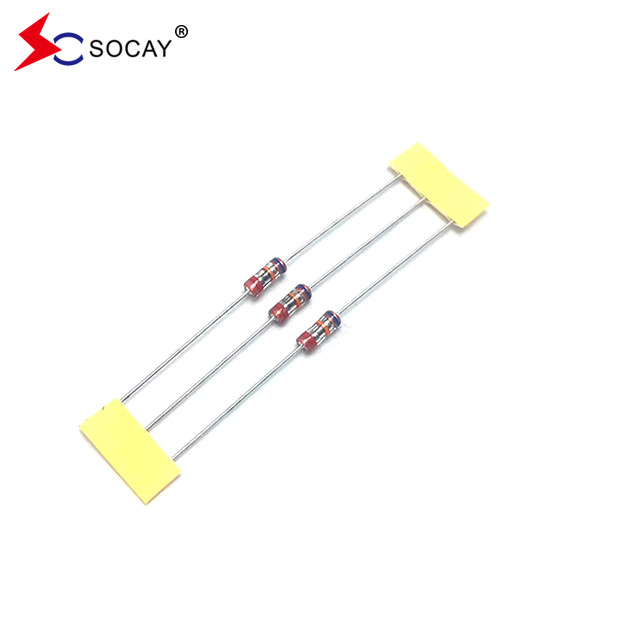

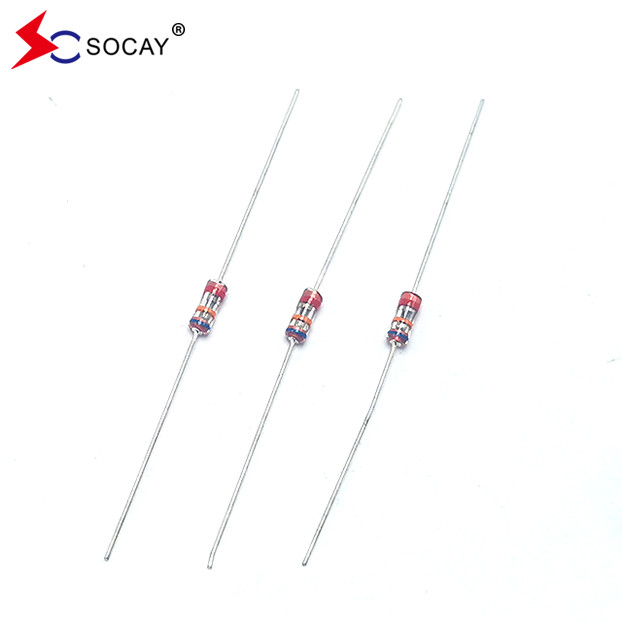

SOCAY SCBE Series Glass Discharge Tube SCBE-141N SPG 140VS ความจุของอิเล็กทรอนด์ต่ํา (≤1.0pF)
ใบข้อมูล:SCBE_v22041.pdf
| ส่วนจํานวน |
DC สปาร์ค-โอเวอร์ โวลเตชั่น Vs(V) |
ขั้นต่ํา การกันความร้อน ความต้านทาน IR ((OHM) / DC |
ขนาดสูงสุด ความจุ 1KHZ-6Vmax C (pF) |
การเพิ่มขึ้นCราคา ความจุ 8/20 μS |
สูงชีวิต การทดสอบ |
| SCBE-141N | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-251M | 250 ((200~300) | 100M / 100V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-301M | 300 ((240 ~ 360) | 100M / 100V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-401M | 400 ((320 ~ 480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCBE-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A > 200T |
ลักษณะ:
|
u ประมาณ 0 กระแสการรั่วไหลก่อนความแรงดัน clamping u การล่มสลายน้อยลงในภาวะเปิด / ปิด u ความสามารถสูงในการทนต่อการกระแทกสายฟ้าซ้ําๆ u ความจุของอิเล็กตรอดต่ํา (≤1.0pF) และความแยกสูง (≥100MΩ) u RoHS ตรงกัน u ซิมเมตรีสองฝ่าย u อุณหภูมิ ความชื้น และความเบาไม่รู้สึก u อุณหภูมิการทํางาน: -45 °C ~ + 125 °C u อุณหภูมิการเก็บ: -45 °C ~ + 125 °C u ตอบสนอง MSL ระดับ 1 ต่อ J-STD-020 |
การใช้งาน:
|
u พลังงานไฟฟ้า u การกําจัดจุดประกายของเครื่องยนต์ u การสลับสลักกระแส u การป้องกันจังหวะของสายข้อมูล u อุปกรณ์อิเล็กทรอนิกส์ที่ต้องการ UL497A และ UL497B u โทรศัพท์/แฟ็กซ์/โมเดม u เครื่องส่ง/รับสัญญาณความถี่สูง u แอนเทนเนียดาวเทียม u เครื่องเสริมเสียงวิทยุ u ระบบเตือน u ท่อรังสีคาโทดในจอ / ทีวี |
| ส่วนจํานวน | รหัสสี1 | รหัสสี2 | รหัสสี3 |
| SCBE-141N | สีน้ําตาล | สีแดง | สีขาว |
| SCBE-201M | สีแดง | ส้ม | สีฟ้า |
| SCBE-251M | สีแดง | ส้ม | สีเขียว |
| SCBE-301M | ส้ม | สีแดง | สีขาว |
| SCBE-401M | สีเหลือง | สีดํา | สีน้ําตาล |
| SCBE-501M | สีเขียว | สีเหลือง | ส้ม |
| SCBE-601M | สีฟ้า | สีแดง | สีเหลือง |
| SCBE-102M | สีดํา | ส้ม | สีแดง |
| SCBE-122M | สีดํา | สีแดง | ส้ม |
การเชื่อมด้วยมือ
อุณหภูมิเหล็กผสม: 350±5°C
เวลาทําความร้อน: สูงสุด 3 วินาที
ความสนใจทั่วไปต่อการผสม
การทําความสะอาด
เมื่อใช้การทําความสะอาดด้วยเสียงฉีดฉีด บอร์ดอาจมีเสียงสะท้อนถ้าพลังงานออกมากเกินไป เนื่องจากการสั่นสะเทือนนี้สามารถทําให้แตกหรือการลดการติดตามปลายเราแนะนําให้คุณใช้เงื่อนไขด้านล่าง:
ความถี่: 40kHz มากที่สุด
พลังงานออก: 20W/ลิตร
เวลาทําความสะอาด: สูงสุด 5 นาที
