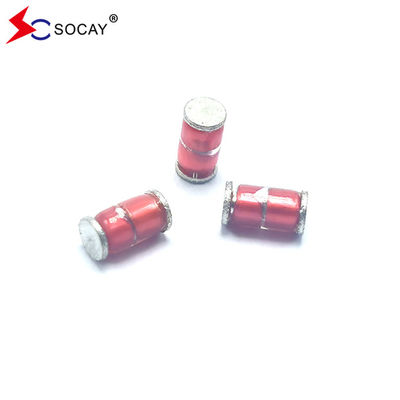

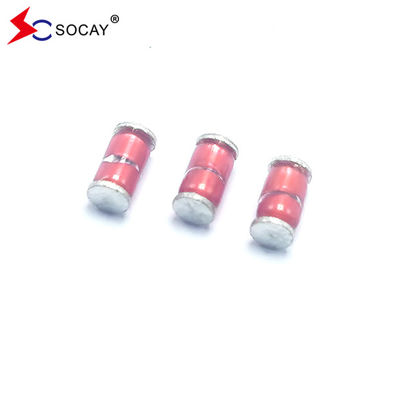

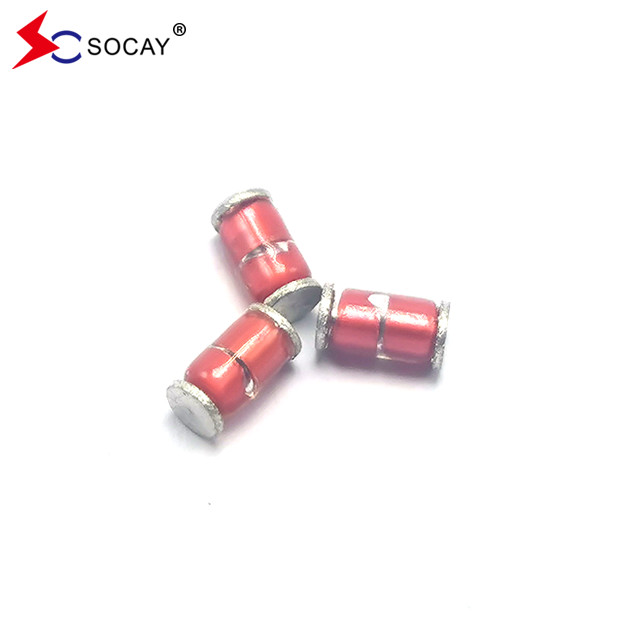

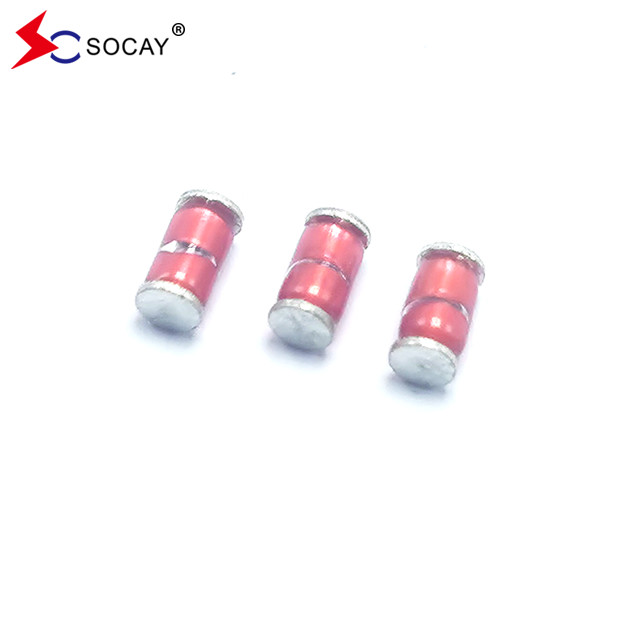

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V
ใบข้อมูล:SCB-SMD_v22041.pdf
| ส่วนจํานวน |
DC สปาร์ค-โอเวอร์ โวลเตชั่น Vs(V) |
ขั้นต่ํา การกันความร้อน ความต้านทาน IR ((OHM) / DC |
ขนาดสูงสุด ความจุ 1KHZ-6Vmax C (pF) |
การเพิ่มขึ้นCราคา ความจุ 8/20 μS |
สูงชีวิต การทดสอบ |
| SCB-141N-SMD | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-181N-SMD | 180 ((126 ~ 234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-201M-SMD | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-301M-SMD | 300 ((240 ~ 360) | 100M / 100V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-401M-SMD | 400 ((320 ~ 480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
| SCB-501M-SMD | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A > 200T |
I.วิธีการเลือก / ชื่อรุ่น
1เพื่อรู้ความกระชับกําลังทํางานของลูกค้า สินค้า ท่าทางการใช้งาน ระดับการป้องกัน
2"ความแรงดันการหยุดทํางานแบบ DC ขั้นต่ํา > 1.2 เท่าของความแรงดันการทํางานแบบ DC ปกติ"
3เลือกพัสดุ, ขนาดและอัตราการไหลของอุปกรณ์ตามจุดใช้งานและระดับการป้องกัน
การใช้งาน:
ผลิตภัณฑ์พลังงานทุกชนิด อุปกรณ์แยกตัว อินเวอร์เตอร์ อุปกรณ์การแพทย์ เครื่องแปลง 485 ผลิตภัณฑ์สื่อสาร ผลิตภัณฑ์ความปลอดภัย
| รายการ | วิธีการทดสอบ | มาตรฐาน |
| ความดันไฟฟักแบบ DC | วัดแรงดันการออกกําลัง (Vs) โดยการเพิ่มความดันDCที่ใช้อย่างช้าช้า ขณะที่กระแสการทดสอบสูงสุด 0.5mA และความดันDCขึ้นในระยะ 100V/s ((Vs<1000V) หรือ 500V/s ((Vs≥1000V) |
อัตราการเปลี่ยนแปลง ภายใน ± 30% ความต้านทานและความจุในการปิด สอดคล้องกับสเปคระดับ |
| ความต้านทานต่อการปิด | วัดความต้านทานการกันไฟข้ามปลายที่ความดันปกติ แต่ความดันการทดสอบไม่เกินความดันการจุดไฟ DC | |
| ความจุ | การวัดความจุไฟฟ้าโดยการใช้แรงกระหน่ําที่ต่ํากว่า 6V (ที่ 1KHz) ระหว่างปลาย | |
| ชีวิตที่สติ | 10KV กับ 1500pf condenser ถูกปล่อยผ่าน 2KΩ resistor. 200 ครั้งในระยะเวลา 10sec |
△Vs/Vs≤30% คุณสมบัติของรายการอื่น ๆ ต้องตอบสนองค่าที่กําหนดไว้ |
|
กระแสไฟฟ้า ความจุ |
1.2/50μs & 8/20μs, 1000A, เชื่อมต่อไฟฟ้ากับตัวต่อต้าน (1 ~ 2 Ω), ± 5 ครั้ง, ระยะเวลาแต่ละครั้ง 60 วินาที หลังจากนั้นการตรวจสอบลักษณะภายนอกด้วยสายตา | ไม่มีรอยแตกและไม่มีความล้มเหลว |
| ความทนทานต่อความหนาว | การวัดหลังจาก -40 °C/1000 HRS และอุณหภูมิปกติ/2 HRS | คุณสมบัติที่สอดคล้องกับสเปคระดับ |
| ความต้านทานความร้อน | การวัดหลังจาก 125 °C / 1000 HRS และอุณหภูมิปกติ/2 HRS | |
| ความทนทานต่อความชื้น | การวัดหลังจากความชื้น 90 ~ 95 °C ((45 °C)) / 1000 HRS และอุณหภูมิปกติ/2 HRS | |
| วงจรอุณหภูมิ | การซ้ําวงจร 10 ครั้ง -40°C / 30 นาที →ปกติ, temp/2 นาที →125°C/ 30 นาที, การวัดหลังจาก temp/2 HRS ปกติ | |
| ความสามารถในการผสม | ใช้ฟลัคซ์และดําน้ําในผสมเหลือง 230 ± 5 °C เป็นเวลา 3 วินาที จนถึงจุด 1.5 มมจากร่างกาย ตรวจสอบความติดตามของผสมเหลือง | สายนําถูกครอบคลุมโดยการผสมด้วยความเท่าเทียมกัน |
| ความร้อนในการผสม | การวัดหลังจากที่สายนําถูกดําน้ําไปถึงจุด 1.5 มิลลิเมตรจากร่างกายใน 260 ± 5 °C สะสม 10 วินาที | สอดคล้องกับสเปคระดับ |
| แรงดึง | ใช้ภาระ 0.5 กิโลกรัม 10 วินาที | โลหะไม่ควรดึงออกเพื่อฉีก |
| ความแข็งแรงในการบิด | บิดสายนําที่จุด 2 มิลลิเมตรจากร่างกายภายใต้ภาระ 0.25 และกลับไปที่จุดเดิมของมัน ซ้ํา 1 ครั้ง |
ผลิตภัณฑ์หลักของ SOCAY ประกอบด้วยหลากหลายหลอดการปล่อยก๊าซเซรามิก (GDT), ไดโอเดสการดึงยั้งชั่วคราว (TVS Diodes), ESD Suppressor, Thyristor Surge Suppressors (TSS),เครื่องป้องกันกระแทกกระแทก (SPG), วาริสเตอร์ (MOV), วาริสเตอร์ชิป (MLV), ฟิวส์ PTC ที่สามารถตั้งค่าใหม่ได้, วาริสเตอร์เทอมเพรสเซอร์อัตราอุณหภูมิลบ (NTC Thermistors), Chip Bead, Schottky Diodes, Zener Diode เป็นต้นจากการออกแบบวงจรจนถึงการทดสอบสินค้า (และให้รายงานการทดสอบ)ด้วยคุณภาพที่ดีและการบริการ SOCAY ได้รับการยกย่องอย่างกว้างขวางจากลูกค้าและความเคารพจากอุตสาหกรรม
