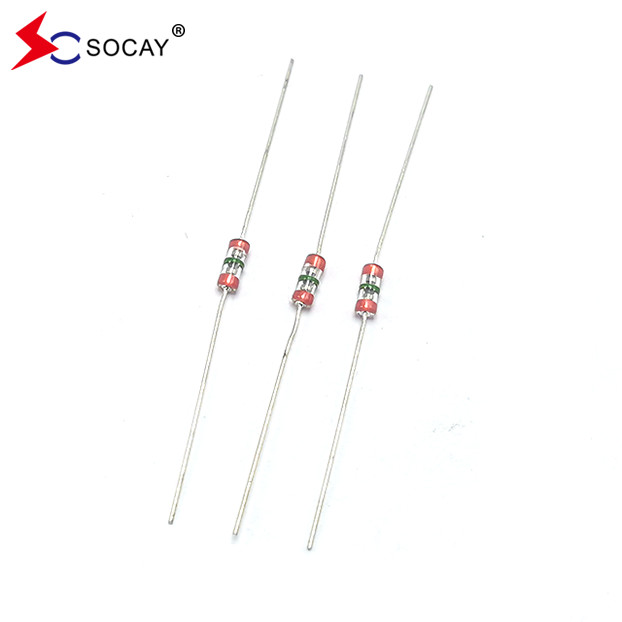

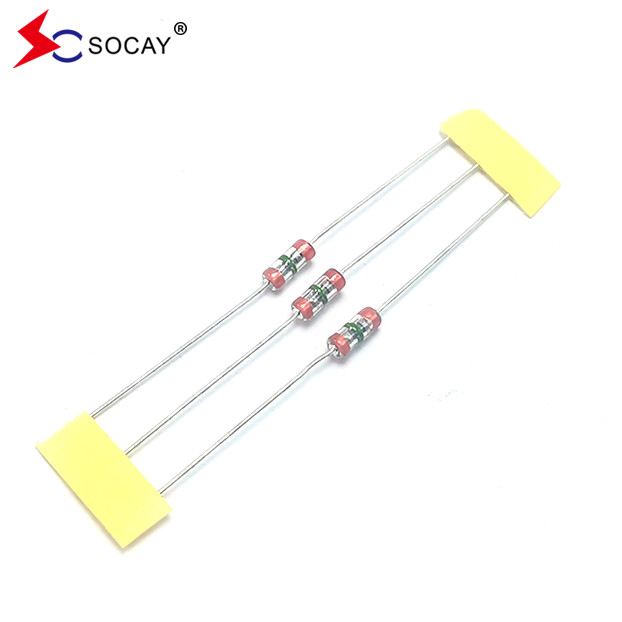

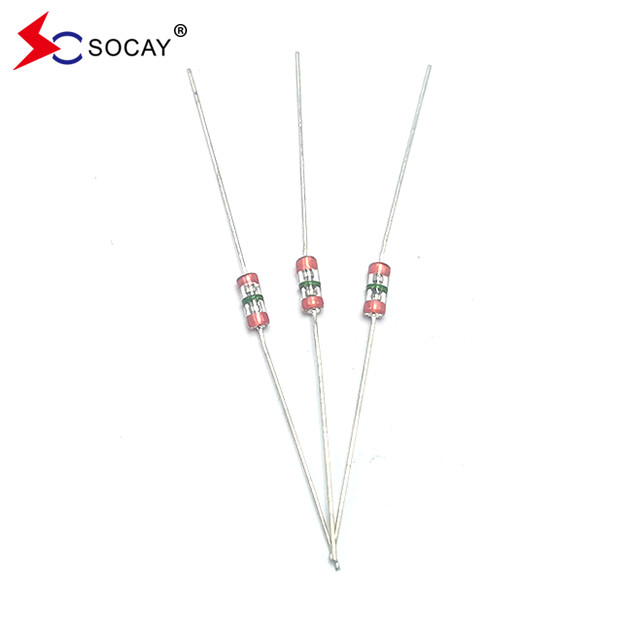

จําหน่ายจากโรงงานเดิม Spark Gap Protectors (SPG) SCC-141N SPG SOCAY ให้แผนการป้องกันฟรี
ใบข้อมูล:SCC_v2204.1.pdf
| ส่วนจํานวน | DC สปาร์ค-โอเวอร์ โวลเตชั่น Vs(V) | ขั้นต่ํา การกันความร้อน ความต้านทาน IR ((OHM) / DC | ขนาดสูงสุด ความจุ 1KHZ-6Vmax C (pF) | การเพิ่มขึ้นCราคา ความจุ 8/20 μS | สูงชีวิต การทดสอบ |
| SCC-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-201M | 200 ((160 ~ 240) | 100M / 100V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-251M | 250 ((200~300) | 100M / 100V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-301M | 300 ((240 ~ 360) | 100M / 100V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-401M | 400 ((320 ~ 480) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-501M | 500 ((400~600) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-701M | 700 ((560 ~ 840) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-801M | 800 ((640 ~ 960) | 100M / 250V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-302M | 3000 (2400 ~ 3600) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
| SCC-362M | 3600 (2880~4320) | 100M / 500V | 1.0 | 3000A | 10KV / 150A > 300T |
ลักษณะ:
u ประมาณ 0 กระแสการรั่วไหลก่อนความแรงดัน clamping u การล่มสลายน้อยลงในภาวะเปิด / ปิด u ความสามารถสูงในการทนต่อการกระแทกสายฟ้าซ้ําๆ u ความจุของอิเล็กตรอดต่ํา (≤1.0pF) และความแยกสูง (≥100MΩ) u RoHS ตรงกัน u ซิมเมตรีสองฝ่าย u อุณหภูมิ ความชื้น และความเบาไม่รู้สึก u อุณหภูมิการทํางาน: -45 °C ~ + 125 °C u อุณหภูมิการเก็บรักษา: -45°C ~ + 125°C u ตอบสนอง MSL ระดับ 1 ต่อ J-STD-020 |
การใช้งาน:
u พลังงานไฟฟ้า u การกําจัดจุดประกายของเครื่องยนต์ u การสลับสลักกระแส u การป้องกันจังหวะของสายข้อมูล u อุปกรณ์อิเล็กทรอนิกส์ที่ต้องการ UL497A และ UL497B u โทรศัพท์/แฟ็กซ์/โมเดม u เครื่องส่ง/รับสัญญาณความถี่สูง u แอนเทนเนียดาวเทียม u เครื่องเสริมเสียงวิทยุ u ระบบเตือน u ท่อรังสีคาโทดในจอ / ทีวี |
| ส่วนจํานวน | รหัสสี1 | รหัสสี2 | รหัสสี3 |
| SCC-141N | สีน้ําตาล | สีแดง | สีขาว |
| SCC-201M | สีแดง | สีน้ําตาล | สีขาว |
| SCC-251M | สีแดง | สีเขียว | สีน้ําตาล |
| SCC-301M | ส้ม | สีแดง | สีขาว |
| SCC-401M | สีเหลือง | สีน้ําตาล | สีขาว |
| SCC-501M | สีเขียว | ส้ม | สีแดง |
| SCC-601M | สีฟ้า | สีแดง | ส้ม |
| SCC-801M | สีเทา | สีดํา | สีแดง |
| SCC-102M | สีดํา | สีดํา | สีแดง |
| SCC-122M | สีดํา | สีแดง | ส้ม |
| SCC-302M | ส้ม | สีดํา | สีแดง |
| SCC-362M | ส้ม | สีฟ้า | สีแดง |
1) เวลาที่แสดงในรูปด้านบนถูกวัดจากจุดที่พื้นผิวชิปบรรลุอุณหภูมิ
2) ความแตกต่างของอุณหภูมิในส่วนอุณหภูมิสูง ควรอยู่ในระยะ 110 ° C
3) หลังจากผสมผสาน, ไม่บังคับเย็น, ปล่อยให้ชิ้นส่วนเย็นช้า ๆ.
