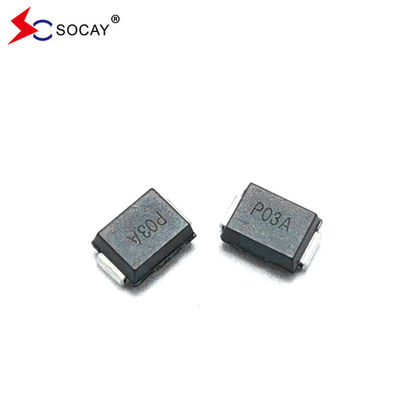

SOCAY (TSS) P0080SC เครื่องยับยั้งแรงกระแทกไทริสตอร์ที่ใช้ในโมเดม, การ์ดสาย, @10/700μS, 6KV
ใบข้อมูล:PXXX0SC_v21031.pdf
| เลขส่วน | การตรา | VDRM@IDRM= 5μA |
VS ① @100V/μS |
VT @IT=2.2A | ฉันS | ฉันT | ฉันH |
CO② @ 1MHz, 2V bias |
| Vนาที | Vสูงสุด | Vสูงสุด | mAสูงสุด | Aสูงสุด | mAนาที | pF tครับ | ||
| P0080SC | P008C | 6 | 25 | 4 | 800 | 2.2 | 50 | 100 |
| P0300SC | P03C | 25 | 40 | 4 | 800 | 2.2 | 50 | 100 |
| P0640SC | P06C | 58 | 77 | 4 | 800 | 2.2 | 150 | 100 |
| P0720SC | P07C | 65 | 88 | 4 | 800 | 2.2 | 150 | 100 |
| P0900SC | P09C | 75 | 98 | 4 | 800 | 2.2 | 150 | 90 |
| P1100SC | P11C | 90 | 130 | 4 | 800 | 2.2 | 150 | 90 |
| P1300SC | P13C | 120 | 160 | 4 | 800 | 2.2 | 150 | 90 |
| P1500SC | P15C | 140 | 180 | 4 | 800 | 2.2 | 150 | 85 |
| P1800SC | P18C | 170 | 220 | 4 | 800 | 2.2 | 150 | 85 |
| P2300SC | P23C | 190 | 260 | 4 | 800 | 2.2 | 150 | 80 |
| P2600SC | P26C | 220 | 300 | 4 | 800 | 2.2 | 150 | 80 |
| P3100SC | P31C | 275 | 350 | 4 | 800 | 2.2 | 150 | 65 |
| P3500SC | P35C | 320 | 400 | 4 | 800 | 2.2 | 150 | 60 |
| P4200SC | P42C | 400 | 520 | 4 | 800 | 2.2 | 150 | 55 |
|
หมายเหตุ: 1 Vs วัดที่ 100KV/s 2 ความจุในสภาพนอกจะวัดใน VDC= 2V, VRMS=1V, f=1MHz |
||||||||
คําอธิบาย:
ซีรี่ย์ PXXX0SC ได้ถูกออกแบบมาเพื่อปกป้องอุปกรณ์เบรดแบนด์ เช่น โมเดม, แผนการ์ด, CPE และ DSL จากความเสียหายของความกระชับกําลังเกิน
ซีรีย์นี้ให้บริการกับการติดตั้งบนพื้นที่ ที่ทําให้อุปกรณ์สามารถปฏิบัติตามมาตรฐานการกํากับระดับโลก
ลักษณะ:
|
u ความดันต่ําเกิน u ความดันในสภาพทํางานต่ํา u ไม่ลดความสามารถในการกระชับกระชับหลังจากเกิดเหตุการณ์กระชับกระชับหลายครั้งภายในขอบเขต u พลาด short circuit เมื่อแรงกระตุ้นเกินระดับการกําหนด u ความจุต่ํา |
มาตรฐานสากลที่ใช้ได้
|
u TIA-968-A u ITU K.20/21 ระดับที่ขยาย u ITU K.20/21 ระดับพื้นฐาน u GR 1089 อาคารอินเตอร์ u GR 1089 อาคารอินเตอร์ u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| ซีรี่ย์ | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
ฉันTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | Aนาที | นาทีเดียว | แอมเปอร์/μs สูงสุด | ||
| C | 500 | 400 | 200 | 150 | 100 | 150 | 50 | 500 | |
|
หมายเหตุ:
|
- อัตราการกระแสปริมาตรฐานปริมาตรฐานสูงสุด (IPP) เป็นการซ้ําซ้ําและรับประกันตลอดอายุการใช้งานของสินค้า - ฉันPPหมวดระดับที่ใช้ได้ในช่วงอุณหภูมิ -40oC ถึง +85oC - อุปกรณ์ต้องอยู่ในสมดุลทางอุณหภูมิในตอนแรก -40 °C < TJ< + 150 °C
|
||||||||
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | การบรรจุ ตัวเลือก | รายละเอียด Packaging | |
| Pxxx0SC | DO-214AA | 2500 | เทป & รีล -เทป 12 มม / 13 " | EIA -481 - D |
