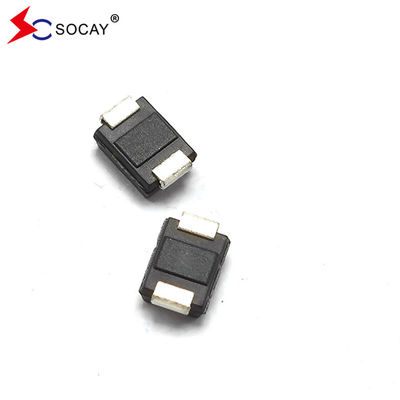

TSS P0080SD @10/700μS, 8KV Thyristor Surge Suppressors ความจุต่ํา 150pF
ใบข้อมูล:PXXX0SD_v23101.pdf
| เลขส่วน | การตรา |
VDRM @IDRM=1μA |
VS ① @100V/μS |
ฉันS |
VT @IT=2.2A |
ฉันT | ฉันH |
C0 2 @ 1MHz, 2V bias |
| V Mใน. | V Max. | mA แม็กซ์. | V Max. | A Max. | mA Mใน. | pFแบบ. | ||
| P0080SD | P-8D | 6 | 15 | 800 | 4 | 2.2 | 50 | 150 |
| P0640SD | P06D | 58 | 77 | 800 | 4 | 2.2 | 50 | 150 |
| P0720SD | P07D | 65 | 87 | 800 | 4 | 2.2 | 50 | 150 |
| P0900SD | P09D | 75 | 98 | 800 | 4 | 2.2 | 50 | 140 |
| P1100SD | P11D | 90 | 130 | 800 | 4 | 2.2 | 50 | 110 |
| P1300SD | P13D | 120 | 160 | 800 | 4 | 2.2 | 50 | 100 |
| P1500SD | P15D | 140 | 180 | 800 | 4 | 2.2 | 50 | 90 |
| P1800SD | P18D | 170 | 220 | 800 | 4 | 2.2 | 50 | 90 |
| P2300SD | P23D | 190 | 260 | 800 | 4 | 2.2 | 50 | 80 |
| P2600SD | P26D | 220 | 300 | 800 | 4 | 2.2 | 50 | 70 |
| P3100SD | P31D | 275 | 350 | 800 | 4 | 2.2 | 50 | 60 |
| P3500SD | P35D | 320 | 400 | 800 | 4 | 2.2 | 50 | 60 |
| P3800SD | P38D | 340 | 450 | 800 | 4 | 2.2 | 50 | 60 |
| P4200SD | P42D | 400 | 520 | 800 | 4 | 2.2 | 100 | 40 |
|
หมายเหตุ: 1 Vs วัดที่ 100KV/s 2 ความจุในสภาพนอกจะวัดใน VDC= 2V, VRMS=1V, f=1MHz |
||||||||
คําอธิบาย:
ซีรีส์ PXXX0SD ได้ถูกออกแบบมาเพื่อปกป้องอุปกรณ์เบรดแบนด์ เช่น โมเดม, แผนการ์ด, CPE และ DSL จากความเสียหายของความกระชับอัตราเกิน
ซีรีย์นี้ให้บริการกับการติดตั้งบนพื้นที่ ที่ทําให้อุปกรณ์สามารถปฏิบัติตามมาตรฐานการกํากับระดับโลก
ลักษณะ:
|
u ความดันต่ําเกิน u ความดันในสภาพทํางานต่ํา u ไม่ลดความสามารถในการกระชับกระชับหลังจากเกิดเหตุการณ์กระชับกระชับหลายครั้งภายในขอบเขต u พลาด short circuit เมื่อแรงกระตุ้นเกินระดับการกําหนด u ความจุต่ํา |
มาตรฐานสากลที่ใช้ได้
|
u TIA-968-A u ITU K.20/21 ระดับที่ขยาย u ITU K.20/21 ระดับพื้นฐาน u GR 1089 อาคารอินเตอร์ u GR 1089 อาคารอินเตอร์ u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| ซีรี่ย์ | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
ฉันTSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | นาทีเดียว | Aนาที | นาทีเดียว | แอมเปอร์/μs สูงสุด | ||
| D | 800 | 700 | -- | -- | 200 | 200 | 70 | 500 | |
|
หมายเหตุ:
|
- อัตราการกระแสปริมาตรฐานปริมาตรฐานสูงสุด (IPP) เป็นการซ้ําซ้ําและรับประกันตลอดอายุการใช้งานของสินค้า - ฉันPPหมวดระดับที่ใช้ได้ในช่วงอุณหภูมิ -40oC ถึง +85oC - อุปกรณ์ต้องอยู่ในสมดุลทางอุณหภูมิในตอนแรก -40 °C < TJ< + 150 °C
|
||||||||
| เลขส่วน | แพ็คเกจส่วนประกอบ | จํานวน | การบรรจุ ตัวเลือก | รายละเอียด Packaging | |
| Pxxx0SD | DO-214AA | 3000 | เทป & รีล -เทป 12 มม / 13 " | EIA -481 - D |
