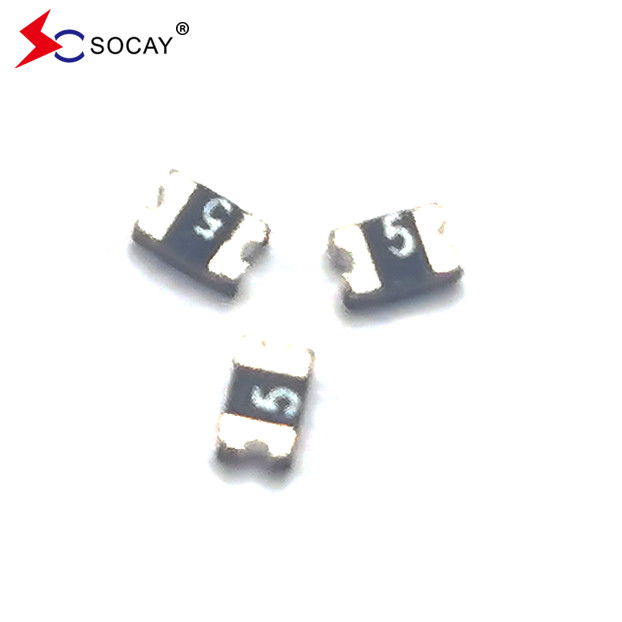

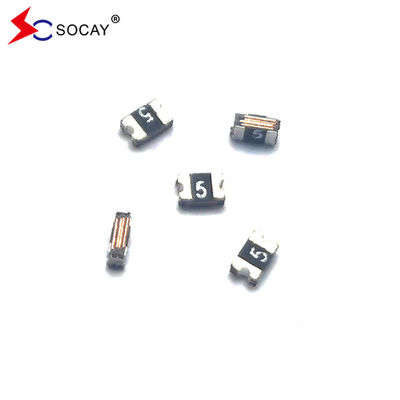

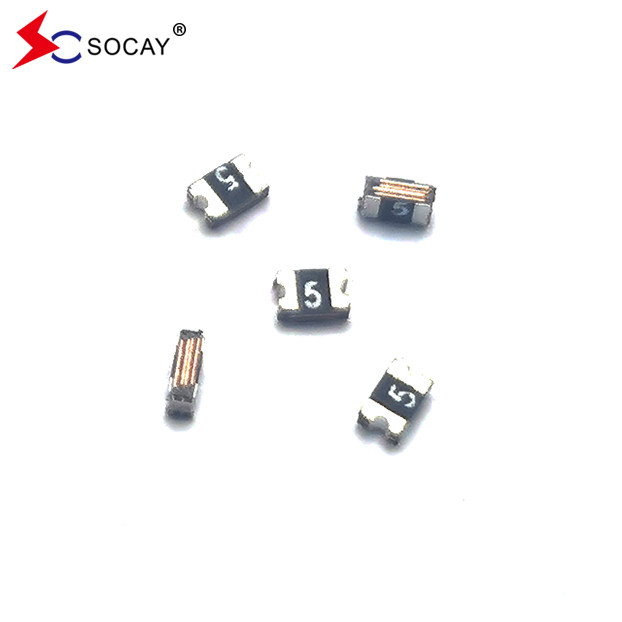

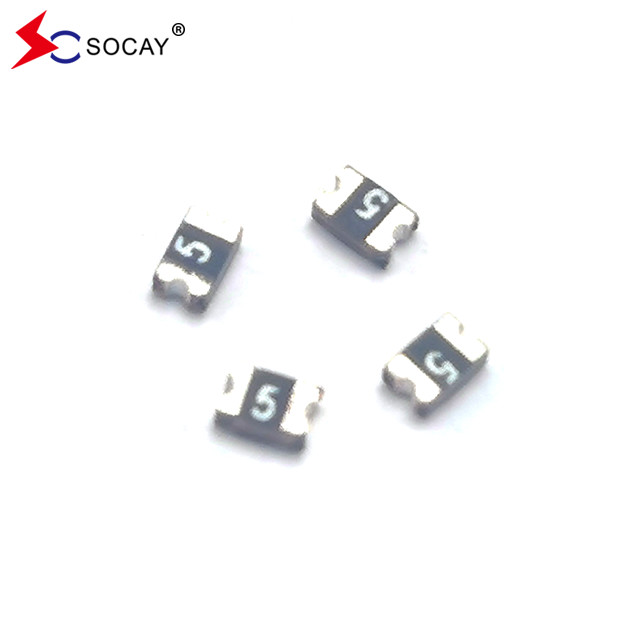

SOCAY PPTC ฟิวส์ที่สามารถตั้งค่าใหม่ได้ SCF050-9-0805RB 0.5A 9Vmax SMD0805 Package Imax 40A
ใบข้อมูล:SCF0805RB ซีรีส_v22081.pdf
| เลขส่วน | ปัจจุบัน | ปัจจุบัน | ความดันเฉพาะ | ปัจจุบันสูงสุด | พลัง แบบ |
ระยะเวลาสูงสุด ไปทริป |
ความต้านทาน | ||
| ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pดีไทป (W) |
ปัจจุบัน (A) |
เวลา (เซค.) |
Rนาที (Ω) |
R1max (Ω) |
|
| SCF005-0805RB | 0.05 | 0.15 | 15.0 | 100 | 0.50 | 0.50 | 1.50 | 1.500 | 25.00 |
| SCF010-0805RB | 0.10 | 0.30 | 15.0 | 100 | 0.50 | 0.50 | 1.50 | 1.000 | 8.000 |
| SCF010-24-0805RB | 0.10 | 0.30 | 24.0 | 100 | 0.50 | 0.50 | 1.50 | 1.000 | 8.000 |
| SCF020-0805RB | 0.20 | 0.50 | 9.0 | 100 | 0.50 | 8.00 | 0.02 | 0.500 | 3.500 |
| SCF025-0805RB | 0.25 | 0.50 | 6.0 | 100 | 0.50 | 8.00 | 0.02 | 0.450 | 3.200 |
| SCF030-0805RB | 0.30 | 0.70 | 6.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 2.000 |
| SCF035-0805RB | 0.35 | 0.75 | 6.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 1.200 |
| SCF035-12-0805RB | 0.35 | 0.75 | 12.0 | 100 | 0.50 | 8.00 | 0.10 | 0.250 | 1.300 |
| SCF050-0805RB | 0.50 | 1.00 | 6.0 | 100 | 0.60 | 8.00 | 0.10 | 0.150 | 0.850 |
| SCF050-9-0805RB | 0.50 | 1.00 | 9.0 | 40 | 0.50 | 8.00 | 0.10 | 0.150 | 0.900 |
| SCF075-0805RB | 0.75 | 1.50 | 6.0 | 100 | 0.60 | 8.00 | 0.20 | 0.090 | 0.385 |
| SCF100-0805RB | 1.00 | 1.95 | 6.0 | 100 | 0.60 | 8.00 | 0.30 | 0.060 | 0.230 |
| SCF110-0805RB | 1.10 | 2.20 | 6.0 | 100 | 0.60 | 8.00 | 0.30 | 0.060 | 0.210 |
|
ฉัน เก็บไว้= เก็บปัจจุบัน ปัจจุบันสูงสุดของอุปกรณ์จะไม่ได้เปิดใน 25°Cหายาก ฉัน ทริป= กระแสการเคลื่อนไหว ขั้นต่ําของกระแสการเคลื่อนไหวที่อุปกรณ์จะเคลื่อนไหวเสมอใน 25°Cหายาก V สูงสุด= ความแรงกดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในปัจจุบัน (Imax) ฉัน สูงสุด= ปริมาณไฟฟ้าความผิดพลาดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในแรงดันระดับ (Vmax) P dประเภท= การสูญเสียพลังงานสูงสุดเมื่ออุปกรณ์อยู่ในสภาพเปิดใน 25°Cสภาพแวดล้อมอากาศที่ไม่เคลื่อนที่ในระดับความดัน R นาที= ความต้านทานของอุปกรณ์ขั้นต่ําก่อนการกระตุ้นที่ 25°C. R 1max= ความต้านทานสูงสุดของอุปกรณ์จะวัด 1 ชั่วโมงหลังการไหลกลับ |
|||||||||
ลักษณะ:
|
u สอดคล้องกับ RoHS และไม่มีฮาโลเจน u การกระแทกที่เร็วขึ้น 0805 ขนาด u กระแสการทํางาน: 0.05A ~ 1.10A u ความดันสูงสุด: 6V ~ 24Vdc u อุณหภูมิการทํางาน: -40 °C ~ + 85 °C
|
| การทดสอบรายการ | สภาพการทดสอบ | ยอมรับ / มาตรฐานการปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25°C | Rนาที≤R≤R1สูงสุด |
| เวลา เดินทาง | กระแสที่กําหนด, Vสูงสุด, 25 °C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| ปัจจุบันการรักษา | 30 นาทีH | ไม่มีการเดินทาง |
| วงจรชีวิต | Vสูงสุดฉันสูงสุด, 100จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vสูงสุด, 1 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
| วัสดุปลาย | หมึกผสม นิเคิลทองแดง |
| โซนผสม | ตอบสนองรายละเอียด EIA RS 186-9E และ ANSI/J-STD-002 ประเภทที่ 3 |
| การทดสอบรายการ | สภาพการทดสอบ | การเปลี่ยนแปลงความต้านทาน |
| การ อายุ ยาว ที่ ไม่ มี ผล | 85°C,1000 ชั่วโมง | ± 10% |
| ความชื้น การแก่ตัว | 85°C/85%RH.100 ชั่วโมง | ± 5% |
| โชคความร้อน |
MIL-STD-202, วิธี 107G +85°C/-40°C 20 ครั้ง |
±33% การเปลี่ยนแปลงความต้านทานทั่วไป |
| ความทนทานต่อสารละลาย | MIL-STD-202, วิธี 215 | ไม่มีการเปลี่ยนแปลง |
| การสั่นสะเทือน | ML-STD-883C สภาพการทดสอบ A | ไม่มีการเปลี่ยนแปลง |
| รุ่น | อุณหภูมิการทํางานภายในบริเวณสูงสุด (°C) | ||||||||
| - 40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-0805RB | 0.070 | 0.063 | 0.058 | 0.050 | 0.043 | 0.035 | 0.030 | 0.025 | 0.018 |
| SCF010-0805RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF010-24-0805RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF020-0805RB | 0.280 | 0.250 | 0.230 | 0.200 | 0.170 | 0.140 | 0.120 | 0.100 | 0.070 |
| SCF025-0805RB | 0.350 | 0.310 | 0.290 | 0.250 | 0.210 | 0.180 | 0.150 | 0.013 | 0.090 |
| SCF030-0805RB | 0.420 | 0.380 | 0.350 | 0.300 | 0.255 | 0.210 | 0.180 | 0.150 | 0.110 |
| SCF035-0805RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF035-12-0805RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF050-0805RB | 0.680 | 0.620 | 0.550 | 0.500 | 0.400 | 0.370 | 0.330 | 0.290 | 0.230 |
| SCF050-9-0805RB | 0.680 | 0.620 | 0.550 | 0.500 | 0.400 | 0.370 | 0.330 | 0.290 | 0.230 |
| SCF075-0805RB | 1.000 | 0.900 | 0.790 | 0.750 | 0.630 | 0.570 | 0.530 | 0.410 | 0.340 |
| SCF100-0805RB | 1.350 | 1.250 | 1.100 | 1.000 | 0.820 | 0.740 | 0.650 | 0.550 | 0.420 |
| SCF110-0805RB | 1.450 | 1.350 | 1.200 | 1.100 | 0.920 | 0.840 | 0.750 | 0.650 | 0.520 |
| เลขส่วน | จํานวน | เลขส่วน | จํานวน |
| SCF005-0805RB | 5000 PCS | SCF035-12-0805RB | 5000 PCS |
| SCF010-0805RB/SCF010-24-0805RB | 5000 PCS | SCF050-0805RB | 5000 PCS |
| SCF020-0805RB | 5000 PCS | SCF050-9-0805RB | 4000 PCS |
| SCF025-0805RB | 5000 PCS | SCF075-0805RB | 4000 PCS |
| SCF030-0805RB | 5000 PCS | SCF100-0805RB | 4000 PCS |
| SCF035-0805RB | 5000 PCS | SCF110-0805RB | 4000 PCS |
