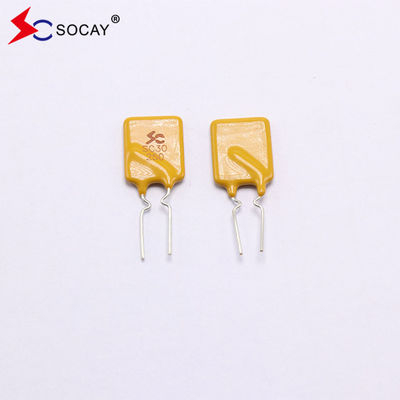

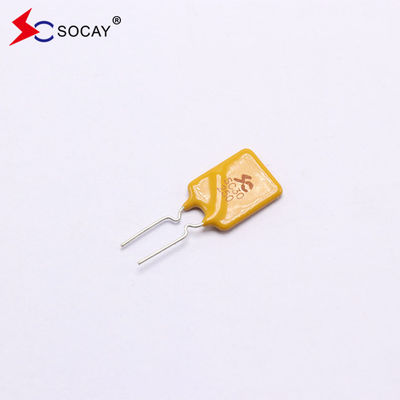

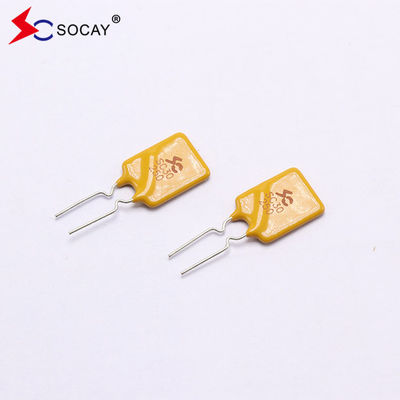

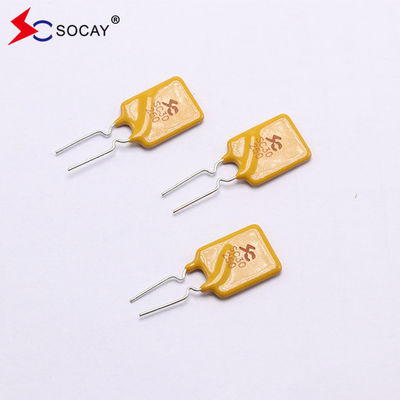

SC30-250SW0D 2.5A PPTC เฟยส์ที่สามารถตั้งค่าใหม่ได้ ความดันสูงสุด 30Vdc ตอบสนองความต้องการ UL94V-0
ใบข้อมูล:SC30-250SW0D_v962.pdf
ปริมาตรไฟฟ้า:
| เลขส่วน | ผมถือ (A) | ผมเดินทาง (A) |
Vmax (Vdc) |
ขนาดสูงสุด (A) |
Pdtyp (W) |
ระยะเวลาสูงสุด ไปทริป |
ความต้านทาน | |||
|
ปัจจุบัน (A) |
เวลา (S) |
R นาที (Ω) |
R แม็กซ์ (Ω) |
R1max (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
|
||||||||||
กรุณาติดต่อเรา หากคุณต้องการใบข้อมูลเต็มหรือข้อมูลเพิ่มเติม
ลักษณะสินค้าของไฟฟิวส์ที่สามารถตั้งค่าใหม่ได้
ความแตกต่างที่ชัดเจนที่สุดระหว่างไฟฟิวส์พอลิมเลอร์ที่สามารถรีเซ็ตได้ และไฟฟิวส์ธรรมดา คือคุณสมบัติการรีเซ็ตได้ฟิวส์พอลิเมอร์ที่สามารถรีเซ็ทได้ สามารถป้องกันการเคลื่อนไหวเกินหลายครั้ง ขณะที่ฟิวส์ปกติต้องเปลี่ยนเมื่อมันพัง เพื่อให้วงจรทํางานได้อย่างถูกต้องในสภาพแวดล้อมที่ร้อนเกินและความชื้นเกิน คุณสมบัติบางส่วนของฟิวส์พอลิมเลอร์สามารถรีเซตได้อาจได้รับความเสียหายอายุการใช้งานของไฟฟิวส์พอลิมเลอร์ที่สามารถตั้งค่าใหม่ได้ สามารถพิจารณาได้ว่าไม่จํากัด.
การเลือกไฟฟิวส์ที่สามารถตั้งค่าใหม่ได้:
เมื่อเลือก PPTC โดยทั่วไปควรปฏิบัติตามหลักการต่อไปนี้ และตัวแบบที่เหมาะสมควรถูกเลือกขึ้นอยู่กับความกระชับกําลังการทํางานสูงสุดของสาย Vกระแสการทํางานปกติ I, อุณหภูมิบริเวณบริเวณ TMAX และอุณหภูมิบริเวณ TMAX
1. การเลือก IH ปัจจุบันการสนับสนุน: ปัจจุบันการสนับสนุน IH เป็นเล็กน้อยใหญ่กว่าปัจจุบันการทํางาน
2. การเลือกของ IF กระแสความผิดพลาด: IF กระแสความผิดพลาดควรใหญ่กว่ากระแสความเร็ว IT และน้อยกว่ากระแสความเร็วสูงสุด I max
3. ความดันสูงสุด V max: ความดันสูงสุด V max มากกว่าความดันการทํางานของสาย. เมื่อเลือก PPTC, อุณหภูมิการทํางานต้องพิจารณาและลดลง
กราฟการระบุอุณหภูมิ ราคา 1เก็บไว้(A)
| อุณหภูมิการทํางานภายใน | -40 °C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| ลดเปอร์เซ็นต์ | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
ขั้นตอนการทดสอบและความต้องการ:
| การทดสอบ | สภาพการทดสอบ | หลักเกณฑ์รับ/ปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25±2°C | Rmin≤R≤Rmax |
| ปัจจุบัน | 60 นาที ณ อีฮอลด์ ในอากาศที่เงียบ @ 25 ± 2 °C | ไม่มีการเดินทาง |
| เวลา เดินทาง | กระแสที่กําหนด, Vmax, @ 25±2°C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| วงจรชีวิต | Vmax, Imax, 100 จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vmax 24 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
รายละเอียดทางกายภาพ:
| วัสดุนํา |
0.03-1.85A เหล็กเคลือบทองแดง 2.50-5.00A ทองแดงเคลือบหมึก |
| ลักษณะการผสม | ความสามารถในการผสมตาม MIL-STD-202, วิธี 208E |
| วัสดุประปา | โพลีเมอร์อีโป๊กซี่ที่ทนไฟที่แข็งแรงตอบสนองความต้องการ UL 94V-0 |
| การติดป้ายอุปกรณ์ | มีเครื่องหมายว่า "SC", โลเตจ, กระแสปริมาณ |
กล่อง จํานวน:
| เลขส่วน | จํานวน (pcs/reel) |
| SC30-250SW0D | 1000 |
การใช้งาน
ผลิตภัณฑ์ดิจิตอล กล้อง โทรศัพท์มือถือ กรอบภาพ แผ่นควบคุม ของเล่น แจกไฟฟ้า
อุปกรณ์สื่อสาร สินค้าความปลอดภัย เสียง เครื่องแปลง ใช้ในเกือบทุกสินค้าไฟฟ้าความดันต่ํา และแพคเกจป้องกันฟ้าคะนอง เป็นต้น
