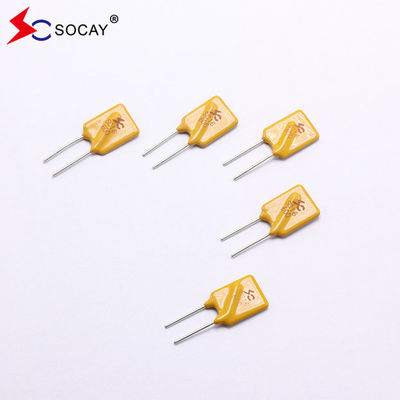

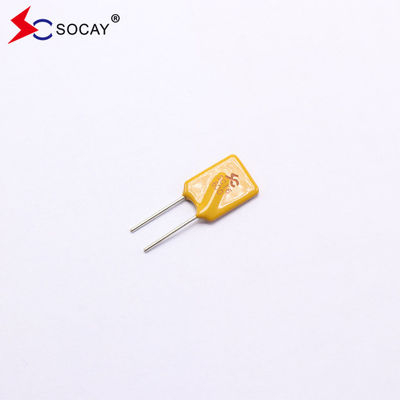

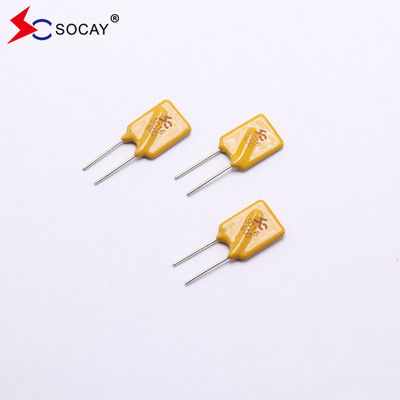

โพลีเมอร์ PPTC SC16-600SZ0D 6A Ihold 16Vmax 2.80W เวลาในการจัดส่งอย่างรวดเร็ว
ใบข้อมูล:SC16-600SZ0D_v21081.pdf
| เลขส่วน | ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pdtyp (W) |
ระยะเวลาสูงสุด ไปทริป |
Rการมีอยู่ | |||
|
ปัจจุบัน (A) |
เวลา (S) |
Rนาที (Ω) |
Rสูงสุด (Ω) |
R1สูงสุด (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
ฉันเก็บไว้= กระแสความแรง: กระแสความแรงสูงสุดที่อุปกรณ์จะไม่ทํางานในอุณหภูมิ 25 °C ฉันทริป= กระแสการเคลื่อนไหว: กระแสขั้นต่ําสุดที่อุปกรณ์จะยังคงมีอากาศที่ 25 °C Vสูงสุด= ระบบความดันสูงสุดสามารถทนได้โดยไม่เสียหายในปัจจุบันที่ระบุ ฉันสูงสุด= ปริมาณไฟฟ้าความผิดพลาดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในแรงดันระดับ Tทริป= เวลาสูงสุดในการกระตุ้น (s) ในกระแสที่กําหนดไว้ Pดีไทป= การสูญเสียพลังงานแบบปกติ: จํานวนพลังงานแบบปกติที่อุปกรณ์สูญเสียเมื่ออยู่ในสภาพบรรยากาศอากาศ Rนาที= ความต้านทานของอุปกรณ์ขั้นต่ําที่ 25 °C ก่อนการกระตุ้น Rสูงสุด= ความต้านทานสูงสุดของอุปกรณ์ที่ 25 °C ก่อนการกระตุ้น R1สูงสุด= ความต้านทานสูงสุดของอุปกรณ์ที่ 25 °C วัด 1 ชั่วโมงหลังจากเปิดเครื่อง ระวัง: การทํางานเกินระดับที่กําหนดไว้อาจทําให้เกิดความเสียหาย และอาจเกิดการบุกและไฟ |
||||||||||
ลักษณะ:
|
u สอดคล้อง RoHS และไร้ฮาโลเจน u อุปกรณ์ที่นํารังสี u วัสดุประกอบกันไฟ epoxy polymer ที่มีความแข็งแรง ตอบสนองความต้องการ UL94V-0 u ปัจจุบันการทํางาน: 6.00A, โลตติจ์สูงสุด: 16Vdc, อุณหภูมิการทํางาน: -40°C ถึง +85°C
|
การใช้งาน:
|
u ฮับ USB, port และอุปกรณ์นอก u การใช้ไฟฟ้า u ส่ง IEEE1394 u การป้องกันมอเตอร์ u คอมพิวเตอร์และอุปกรณ์นอก u อิเล็กทรอนิกส์ทั่วไป |
| อุณหภูมิการทํางานภายใน | -40 °C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| %Rการศึกษา | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
| การทดสอบ | สภาพการทดสอบ | หลักเกณฑ์รับ/ปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25±2°C | Rนาที≤R≤Rสูงสุด |
| ปัจจุบัน | 60 นาทีเก็บไว้, ในอากาศที่ไม่เคลื่อนไหว @ 25±2°C | ไม่มีการเดินทาง |
| เวลา เดินทาง | กระแสที่กําหนด, Vสูงสุด, @ 25±2°C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| วงจรชีวิต | Vสูงสุดฉันสูงสุด,100 จังหวะ | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vmax 24 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
| วัสดุนํา |
0.03-1.85A เหล็กเคลือบทองแดง 2.50-5.00A ทองแดงเคลือบหมึก |
| การผสม ลักษณะ | ความสามารถในการผสมตาม MIL-STD-202, วิธี 208E |
| วัสดุประปา | โพลีเมอร์อีโป๊กซี่ที่ทนไฟที่แข็งแรงตอบสนองความต้องการ UL 94V-0 |
| การติดป้ายอุปกรณ์ | มีเครื่องหมายว่า "SC", โลเตจ, กระแสปริมาณ |
