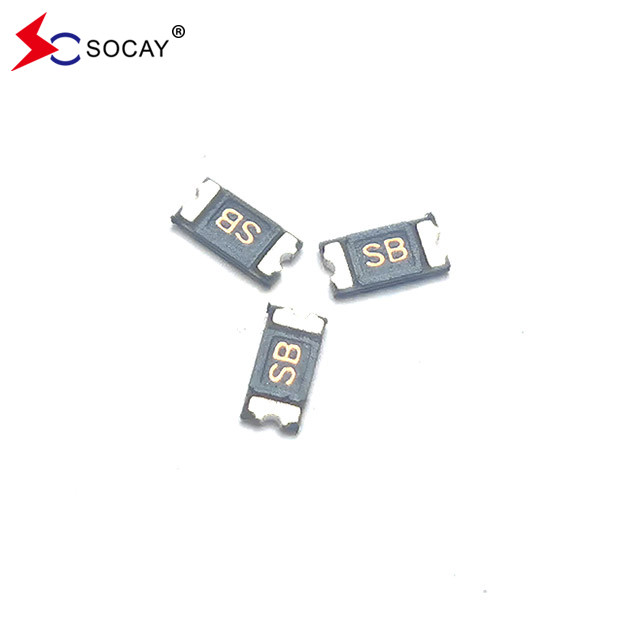

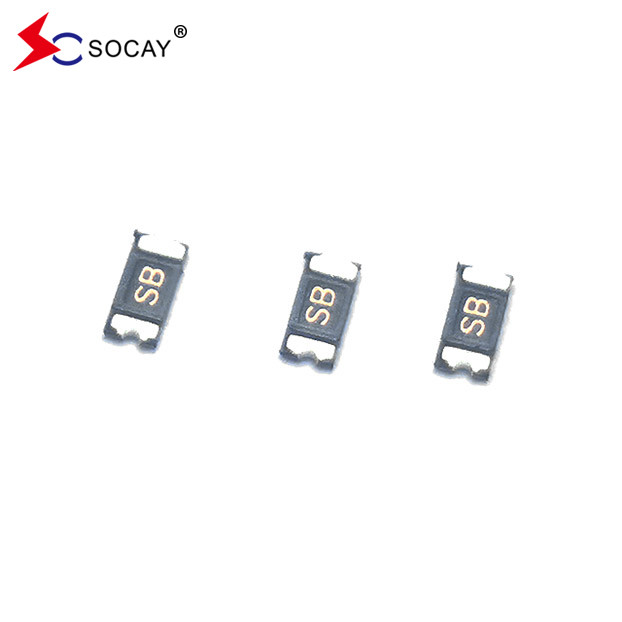

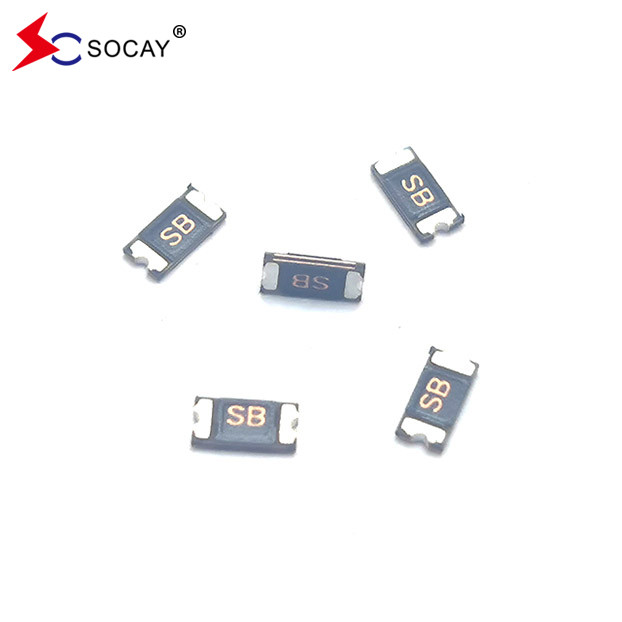

จําหน่ายจากโรงงานเดิม ฟิวส์ที่สามารถตั้งค่าใหม่ได้ 24V PPTC SCF035-24-1206RB SMD1206 Package Imax 100A
ใบข้อมูล:SCF1206RB ซีรี่ย์_v22071.pdf
| เลขส่วน | ปัจจุบัน | ปัจจุบัน | ความดันเฉพาะ | ปัจจุบันสูงสุด | พลัง แบบ |
ระยะเวลาสูงสุด ไปทริป |
ความต้านทาน | ||
| ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pดีไทป (W) |
ปัจจุบัน (A) |
เวลา (เซค.) |
Rนาที (Ω) |
R1max (Ω) |
|
| SCF005-1206RB | 0.05 | 0.15 | 60.0 | 100 | 0.4 | 0.25 | 1.50 | 3.600 | 50.00 |
| SCF010-1206RB | 0.10 | 0.25 | 60.0 | 100 | 0.4 | 0.50 | 1.00 | 1.600 | 15.00 |
| SCF012-1206RB | 0.12 | 0.29 | 30.0 | 100 | 0.4 | 1.00 | 0.20 | 1.350 | 12.00 |
| SCF016-1206RB | 0.16 | 0.37 | 30.0 | 100 | 0.4 | 1.00 | 0.30 | 1.000 | 6.000 |
| SCF020-1206RB | 0.20 | 0.46 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF020-30-1206RB | 0.20 | 0.46 | 30.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF025-24-1206RB | 0.25 | 0.50 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF025-1206RB | 0.25 | 0.50 | 16.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF030-1206RB | 0.30 | 0.65 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 2.000 |
| SCF035-1206RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.300 |
| SCF035-24-1206RB | 0.35 | 0.75 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF035-30-1206RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF050-1206RB | 0.50 | 1.00 | 6.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-13.2-1206RB | 0.50 | 1.00 | 13.2 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-16-1206RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 1.000 |
| SCF050-24-1206RB | 0.50 | 1.00 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.750 |
| SCF075-1206RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-13.2-1206RB | 0.75 | 1.50 | 13.2 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-16-1206RB | 0.75 | 1.50 | 16.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF100-1206RB | 1.00 | 1.80 | 6.0 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF100-13.2-1206RB | 1.00 | 1.80 | 13.2 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF110-1206RB | 1.10 | 1.80 | 8.0 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.230 |
| SCF110-16-1206RB | 1.10 | 1.80 | 16 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.260 |
| SCF150-1206RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF150-12-1206RB | 1.50 | 3.00 | 12.0 | 40 | 0.6 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF200-1206RB | 2.00 | 3.50 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.018 | 0.080 |
|
ฉัน เก็บไว้= เก็บปัจจุบัน ปัจจุบันสูงสุดของอุปกรณ์จะไม่ได้เปิดใน 25°Cหายาก ฉัน ทริป= กระแสการเคลื่อนไหว ขั้นต่ําของกระแสการเคลื่อนไหวที่อุปกรณ์จะเคลื่อนไหวเสมอใน 25°Cหายาก V สูงสุด= ความแรงกดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในปัจจุบัน (Imax) ฉัน สูงสุด= ปริมาณไฟฟ้าความผิดพลาดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในแรงดันระดับ (Vmax) P dประเภท= การสูญเสียพลังงานสูงสุดเมื่ออุปกรณ์อยู่ในสภาพเปิดใน 25°Cสภาพแวดล้อมอากาศที่ไม่เคลื่อนที่ในระดับความดัน R นาที= ความต้านทานของอุปกรณ์ขั้นต่ําก่อนการกระตุ้นที่ 25°C. R 1max= ความต้านทานสูงสุดของอุปกรณ์จะวัด 1 ชั่วโมงหลังการไหลกลับ |
|||||||||
ลักษณะ:
|
u สอดคล้องกับ RoHS และไม่มีฮาโลเจน u การกระแทกที่เร็วขึ้น ขนาด 1206 สามารถติดตั้งบนพื้นผิว u กระแสการทํางาน: 0.05A ~ 2.00A u ความดันสูงสุด: 6V ~ 60Vdc u อุณหภูมิการทํางาน: -40 °C ~ + 85 °C
|
| การทดสอบรายการ | สภาพการทดสอบ | ยอมรับ / มาตรฐานการปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25°C | Rนาที≤R≤R1สูงสุด |
| เวลา เดินทาง | กระแสที่กําหนด, Vสูงสุด, 25 °C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| ปัจจุบันการรักษา | 30 นาทีH | ไม่มีการเดินทาง |
| วงจรชีวิต | Vสูงสุดฉันสูงสุด, 100จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vสูงสุด, 1 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
| การทดสอบรายการ | สภาพการทดสอบ | การเปลี่ยนแปลงความต้านทาน |
| การ อายุ ยาว ที่ ไม่ มี ผล | 85°C,1000 ชั่วโมง | ± 10% |
| ความชื้น การแก่ตัว | 85°C/85%RH.100 ชั่วโมง | ± 5% |
| โชคความร้อน |
MIL-STD-202, วิธี 107G +85°C/-40°C 20 ครั้ง |
±33% การเปลี่ยนแปลงความต้านทานทั่วไป |
| ความทนทานต่อสารละลาย | MIL-STD-202, วิธี 215 | ไม่มีการเปลี่ยนแปลง |
| การสั่นสะเทือน | ML-STD-883C สภาพการทดสอบ A | ไม่มีการเปลี่ยนแปลง |
| รุ่น | อุณหภูมิการทํางานภายในบริเวณสูงสุด (°C) | ||||||||
| - 40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1206RB | 0.09 | 0.08 | 0.06 | 0.05 | 0.04 | 0.036 | 0.033 | 0.029 | 0.02 |
| SCF010-1206RB | 0.18 | 0.16 | 0.12 | 0.10 | 0.08 | 0.072 | 0.066 | 0.058 | 0.04 |
| SCF012-1206RB | 0.216 | 0.192 | 0.144 | 0.120 | 0.096 | 0.086 | 0.079 | 0.070 | 0.048 |
| SCF016-1206RB | 0.288 | 0.256 | 0.192 | 0.160 | 0.128 | 0.115 | 0.106 | 0.093 | 0.064 |
| SCF020-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF020-30-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF025-24-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF025-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF030-1206RB | 0.444 | 0.396 | 0.348 | 0.30 | 0.264 | 0.24 | 0.204 | 0.18 | 0.144 |
| SCF035-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-24-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-30-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF050-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-13.2-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-16-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-24-1206RB | 0.639 | 0.576 | 0.513 | 0.50 | 0.378 | 0.351 | 0.315 | 0.279 | 0.225 |
| SCF075-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-13.2-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-16-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF100-1206RB | 1.45 | 1.31 | 1.15 | 1.00 | 0.84 | 0.77 | 0.69 | 0.61 | 0.48 |
| SCF100-13.2-1206RB | 1.305 | 1.179 | 1.035 | 1.00 | 0.756 | 0.693 | 0.621 | 0.549 | 0.432 |
| SCF110-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF110-16-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF150-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF150-12-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF200-1206RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| เลขส่วน | จํานวน | เลขส่วน | จํานวน |
| SCF005-1206RB | 3500 PCS | SCF050-24-1206RB | 3500 PCS |
| SCF010-1206RB | 3500 PCS | SCF075-1206RB | 5000 PCS |
| SCF012-1206RB | 3500 PCS | SCF075-13.2-1206RB | 5000 PCS |
| SCF016-1206RB | 5000 PCS | SCF075-16-1206RB | 3500 PCS |
| SCF020-1206RB | 5000 PCS | SCF100-1206RB | 5000 PCS |
| SCF020-30-1206RB | 5000 PCS | SCF100-13.2-1206RB | 3500 PCS |
| SCF025-1206RB | 5000 PCS | SCF110-1206RB | 5000 PCS |
| SCF025-24-1206RB | 5000 PCS | SCF110-16-1206RB | 3500 PCS |
| SCF030-1206RB | 5000 PCS | SCF150-1206RB | 3500 PCS |
| SCF035-1206RB | 5000 PCS | SCF150-12-1206RB | 3500 PCS |
| SCF035-24-1206RB | 3500 PCS | SCF200-1206RB | 3500 PCS |
| SCF035-30-1206RB | 3500 PCS | -- | -- |
| SCF050-1206RB | 5000 PCS | -- | -- |
| SCF050-13.2-1206RB | 5000 PCS | -- | -- |
| SCF050-16-1206RB | 5000 PCS | -- | -- |
