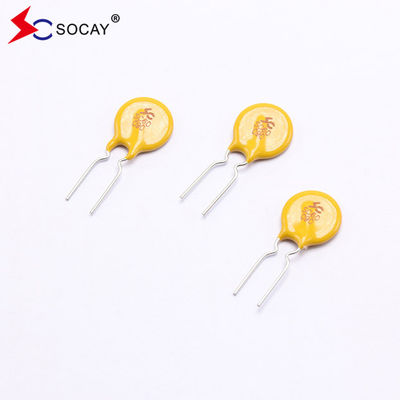

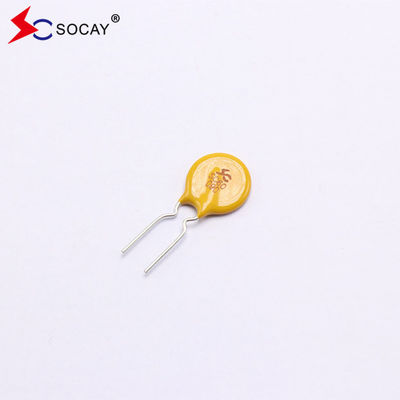

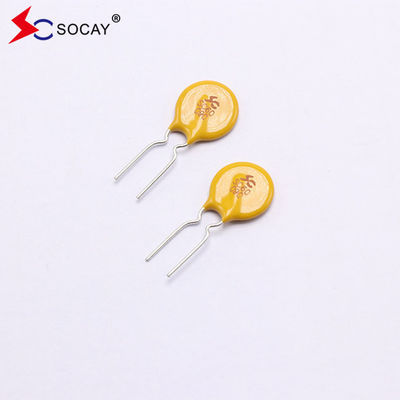

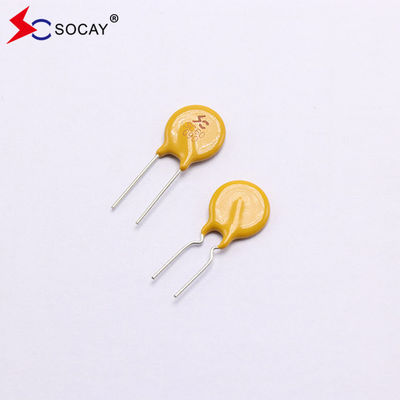

หมุน PPTC หมุนไฟฟิวส์ SC60-090CW0D ผมถือ 0.9A ความดันสูงสุด 60Vdc
PPTC เฟิวส์ที่สามารถตั้งค่าใหม่ได้ ใบข้อมูล:SC60-090CW0D_v962.pdf
วิธีการเลือก
1,ค่าความจํากัด (กระแสความจํากัด) > กระแสการทํางานปกติในวงจร Vmax ≥ กระแสความแรงดันปกติในวงจร, อุณหภูมิแวดล้อม
2"กระแสการทํางานของลูกค้า หารด้วยสัมพันธ์อุณหภูมิ ≤ กระแสการทํางานของสินค้า
ปริมาตรไฟฟ้า:
| ส่วนจํานวน | ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pdtyp (W) |
ระยะเวลาสูงสุด ไปทริป |
Rการมีอยู่ | |||
| PPTC ฟิวส์ที่สามารถตั้งค่าใหม่ได้ |
ปัจจุบัน (A) |
เวลา (S) |
Rนาที (Ω) |
Rสูงสุด (Ω) |
R1สูงสุด (Ω) |
|||||
| SC60-090CW0D | 0.90 | 1.80 | 60 | 40 | 1.00 | 4.5 | 10.0 | 0.20 | 0.31 | 0.47 |
คุณสมบัติของ PPTC โพลีเมอร์เทอร์มิสเตอร์มีสัมประสานอุณหภูมิบวก (ฟิวส์ที่สามารถตั้งค่าใหม่)
> อ่อนโยนต่อกระแสและอุณหภูมิ ความต้านทานเพิ่มขึ้นเมื่ออุณหภูมิและกระแสเพิ่มขึ้น
> ความเร็วการตอบสนองของ PPTC โพลิเมอร์เทอร์มิสเตอร์ประสานอุณหภูมิบวก (ฟิวส์ที่สามารถตั้งค่าใหม่ได้) เป็นช้า โดยทั่วไปหลายสิบมิลลิเซกอนด์หรือแม้แต่วินาทีและปัจจุบันไม่ไหลผ่าน PPTC โพลีเมอร์เทอร์มิสเตอร์อุณหภูมิสัมพันธ์บวก (เซฟิวส์ตั้งค่าใหม่). ที่เกี่ยวข้อง
> มันมีลักษณะการฟื้นฟูตัวเองและสามารถใช้ได้ซ้ําๆในวงจรภายในช่วงการใช้งานที่กําหนด
> PPTC โพลิเมอร์เทอร์มิสเตอร์ปริมาตรอุณหภูมิบวก (ฟิวส์ที่สามารถตั้งค่าใหม่ได้) มีค่าความต้านทานต่ําในสภาพการทํางานปกติของวงจรและแทบจะไม่มีผลกระทบต่อวงจร
> เมื่อใช้งาน ปอลิเมอร์ PPTC เทอร์มิสเตอร์มีสัมพันธ์อุณหภูมิบวก (ฟิวส์ที่สามารถตั้งค่าใหม่ได้) เชื่อมต่อเป็นชุดในวงจร
> ผลิตภัณฑ์ PPTC Polymer positive temperature coefficient thermistor (fuse resetable) ของเรารักษากระแส 30mA ~ 14A และความแรงสูงสุด 5V ~ 600V
การใช้งาน PPTC เฟยส์ที่สามารถตั้งค่าใหม่ได้:
|
u ฮับ USB, port และอุปกรณ์นอก u การใช้ไฟฟ้า u ส่ง IEEE1394 u การป้องกันมอเตอร์ u คอมพิวเตอร์และอุปกรณ์นอก u อิเล็กทรอนิกส์ทั่วไป |
กราฟการระบุอุณหภูมิ ราคา 1เก็บไว้(A)
| อุณหภูมิการทํางานภายใน | -40 °C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| ลดเปอร์เซ็นต์ | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
ขั้นตอนการทดสอบและความต้องการ:
| การทดสอบ | สภาพการทดสอบ | หลักเกณฑ์รับ/ปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25±2°C | Rmin≤R≤Rmax |
| ปัจจุบัน | 60 นาที ณ อีฮอลด์ ในอากาศที่เงียบ @ 25 ± 2 °C | ไม่มีการเดินทาง |
| เวลา เดินทาง | กระแสที่กําหนด, Vmax, @ 25±2°C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| วงจรชีวิต | Vmax, Imax, 100 จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vmax 24 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
รายละเอียดทางฟิสิกอลของไฟฟิวส์ PPTC ที่สามารถตั้งค่าใหม่ได้
| วัสดุนํา |
0.03-1.85A เหล็กเคลือบทองแดง 2.50-5.00A ทองแดงเคลือบหมึก |
| ลักษณะการผสม | ความสามารถในการผสมตาม MIL-STD-202, วิธี 208E |
| วัสดุประปา | โพลีเมอร์อีโป๊กซี่ที่ทนไฟที่แข็งแรงตอบสนองความต้องการ UL 94V-0 |
| การติดป้ายอุปกรณ์ | มีเครื่องหมายว่า "SC", โลเตจ, กระแสปริมาณ |
ปริมาณการบรรจุไฟฟิวส์ PPTC สามารถตั้งค่าใหม่ได้:
| เลขส่วน | จํานวน (pcs/reel) |
|
SC60-090CW0D |
1000 |
การใช้งาน
ผลิตภัณฑ์ดิจิตอล กล้อง โทรศัพท์มือถือ กรอบภาพ แผ่นควบคุม ของเล่น จอ LCD ไฟฟ้า อุปกรณ์สื่อสาร ผลิตภัณฑ์ความปลอดภัย เสียง เครื่องแปลงมันใช้ในเกือบทุกผลิตภัณฑ์ไฟฟ้าความดันต่ําและพัสดุป้องกันสายฟ้าคะนอง เป็นต้น
