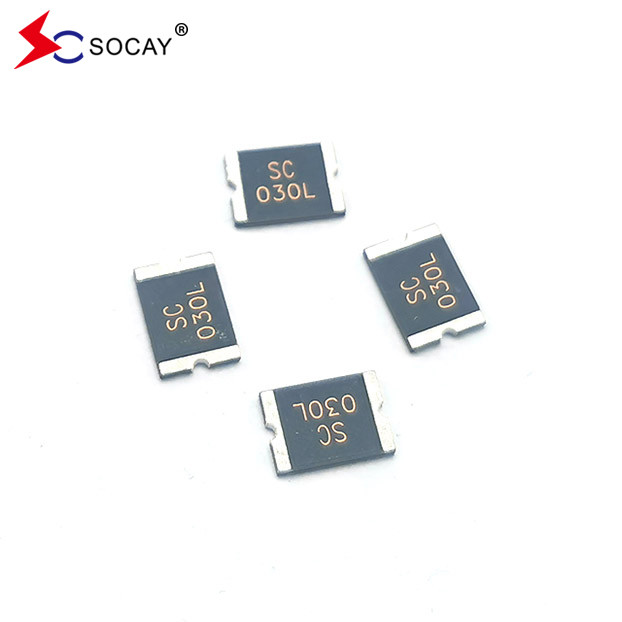

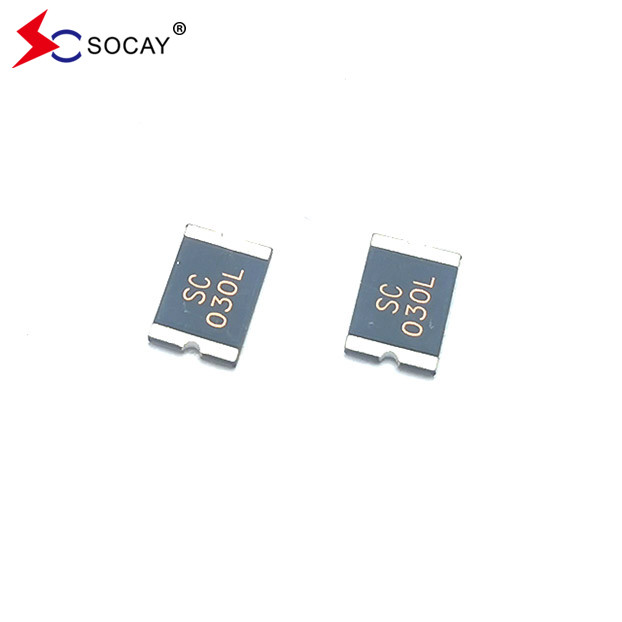

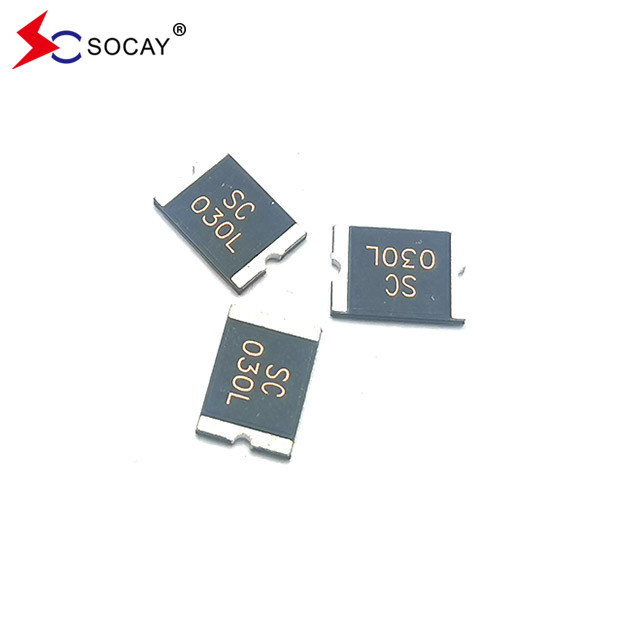

SCF030-2920RB เฟยส์ที่ติดตั้งบนพื้นผิวสามารถตั้งค่าใหม่ได้ PPTC RoHS Compliant & Halogen Free 0.30A Hold Current
ใบข้อมูล:SCF2920RB ซีรีส_v2110.1.pdf
| เลขส่วน | ปัจจุบัน | ปัจจุบัน | ความดันเฉพาะ | ปัจจุบันสูงสุด | พลัง แบบ |
ระยะเวลาสูงสุด ไปทริป |
ความต้านทาน | ||
| ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pดีไทป (W) |
ปัจจุบัน (A) |
เวลา (เซค.) |
Rนาที (Ω) |
R1max (Ω) |
|
| SCF030-2920RB | 0.30 | 0.60 | 60.0 | 100 | 1.5 | 1.50 | 3.00 | 0.60 | 4.80 |
| SCF050-2920RB | 0.50 | 1.00 | 60.0 | 100 | 1.5 | 2.50 | 4.00 | 0.18 | 1.40 |
| SCF075-2920RB | 0.75 | 1.50 | 33.0 | 100 | 1.5 | 8.00 | 0.30 | 0.10 | 1.00 |
| SCF075-60-2920RB | 0.75 | 1.50 | 60.0 | 40 | 1.5 | 8.00 | 0.30 | 0.10 | 1.00 |
| SCF100-2920RB | 1.00 | 2.20 | 33.0 | 100 | 1.5 | 8.00 | 0.50 | 0.065 | 0.41 |
| SCF100-60-2920RB | 1.00 | 2.20 | 60.0 | 100 | 1.5 | 8.00 | 0.50 | 0.065 | 0.41 |
| SCF125-2920RB | 1.25 | 2.50 | 33.0 | 100 | 1.5 | 8.00 | 2.00 | 0.05 | 0.25 |
| SCF150-2920RB | 1.50 | 3.00 | 33.0 | 100 | 1.5 | 8.00 | 2.00 | 0.035 | 0.23 |
| SCF185-2920RB | 1.85 | 3.70 | 33.0 | 100 | 1.5 | 8.00 | 2.50 | 0.030 | 0.15 |
| SCF200-2920RB | 2.00 | 4.00 | 16.0 | 100 | 1.5 | 8.00 | 4.50 | 0.020 | 0.12 |
| SCF200-24-2920RB | 2.00 | 4.00 | 24.0 | 100 | 1.5 | 8.00 | 4.50 | 0.020 | 0.12 |
| SCF250-2920RB | 2.50 | 5.00 | 16.0 | 100 | 1.5 | 8.00 | 16.0 | 0.020 | 0.085 |
| SCF260-2920RB | 2.60 | 5.20 | 16.0 | 100 | 1.5 | 8.00 | 10.0 | 0.014 | 0.075 |
| SCF260-24-2920RB | 2.60 | 5.20 | 24.0 | 100 | 1.5 | 8.00 | 18.0 | 0.014 | 0.075 |
| SCF300-2920RB | 3.00 | 6.00 | 6.0 | 100 | 1.5 | 8.00 | 20.0 | 0.012 | 0.048 |
| SCF300-16-2920RB | 3.00 | 6.00 | 16.0 | 100 | 1.5 | 8.00 | 20.0 | 0.012 | 0.048 |
| SCF400-16-2920RB | 4.00 | 8.00 | 16.0 | 40 | 1.5 | 20.0 | 4.00 | 0.008 | 0.040 |
| SCF500-16-2920RB | 5.00 | 10.00 | 16.0 | 40 | 1.5 | 25.0 | 5.00 | 0.005 | 0.031 |
| SCF600-12-2920RB | 6.00 | 12.0 | 12.0 | 40 | 1.5 | 25.0 | 6.00 | 0.004 | 0.020 |
|
ฉัน เก็บไว้= เก็บปัจจุบัน ปัจจุบันสูงสุดของอุปกรณ์จะไม่ได้เปิดใน 25°Cหายาก ฉัน ทริป= กระแสการเคลื่อนไหว ขั้นต่ําของกระแสการเคลื่อนไหวที่อุปกรณ์จะเคลื่อนไหวเสมอใน 25°Cหายาก V สูงสุด= ความแรงกดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในปัจจุบัน (Imax) ฉัน สูงสุด= ปริมาณไฟฟ้าความผิดพลาดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในแรงดันระดับ (Vmax) P dประเภท= การสูญเสียพลังงานสูงสุดเมื่ออุปกรณ์อยู่ในสภาพเปิดใน 25°Cสภาพแวดล้อมอากาศที่ไม่เคลื่อนที่ในระดับความดัน R นาที= ความต้านทานของอุปกรณ์ขั้นต่ําก่อนการกระตุ้นที่ 25°C. R 1max= ความต้านทานสูงสุดของอุปกรณ์จะวัด 1 ชั่วโมงหลังการไหลกลับ |
|||||||||
ลักษณะ:
|
u สอดคล้องกับ RoHS และไม่มีฮาโลเจน u การกระแทกที่เร็วขึ้น ขนาด 2920 สามารถติดตั้งบนพื้นผิว u กระแสการทํางาน: 0.30A ~ 6.00A u ความดันสูงสุด: 6V ~ 60Vdc u อุณหภูมิการทํางาน: -40 °C ~ + 85 °C
|
| รุ่น | อุณหภูมิการทํางานภายในบริเวณสูงสุด (°C) | ||||||||
| - 40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF030-2920RB | 0.44 | 0.37 | 0.35 | 0.30 | 0.28 | 0.23 | 0.20 | 0.18 | 0.14 |
| SCF050-2920RB | 0.73 | 0.62 | 0.59 | 0.50 | 0.47 | 0.38 | 0.34 | 0.30 | 0.24 |
| SCF075-2920RB | 1.09 | 0.92 | 0.88 | 0.75 | 0.70 | 0.56 | 0.50 | 0.45 | 0.36 |
| SCF075-60-2920RB | 1.09 | 0.92 | 0.88 | 0.75 | 0.70 | 0.56 | 0.50 | 0.45 | 0.36 |
| SCF100-2920RB | 1.45 | 1.23 | 1.17 | 1.00 | 0.93 | 0.75 | 0.67 | 0.60 | 0.48 |
| SCF100-60-2920RB | 1.45 | 1.23 | 1.17 | 1.00 | 0.93 | 0.75 | 0.67 | 0.60 | 0.48 |
| SCF125-2920RB | 1.81 | 1.54 | 1.46 | 1.25 | 1.16 | 0.94 | 0.84 | 0.75 | 0.60 |
| SCF150-2920RB | 2.18 | 1.85 | 1.76 | 1.50 | 1.40 | 1.13 | 1.01 | 0.90 | 0.72 |
| SCF185-2920RB | 2.68 | 2.28 | 2.16 | 1.85 | 1.72 | 1.39 | 1.24 | 1.11 | 0.89 |
| SCF200-2920RB | 2.90 | 2.46 | 2.34 | 2.00 | 1.86 | 1.50 | 1.34 | 1.20 | 0.96 |
| SCF200-24-2920RB | 2.90 | 2.46 | 2.34 | 2.00 | 1.86 | 1.50 | 1.34 | 1.20 | 0.96 |
| SCF250-2920RB | 3.63 | 3.08 | 2.93 | 2.50 | 2.33 | 1.88 | 1.68 | 1.50 | 1.20 |
| SCF260-2920RB | 3.77 | 3.20 | 3.04 | 2.60 | 2.42 | 1.95 | 1.74 | 1.56 | 1.25 |
| SCF260-24-2920RB | 3.77 | 3.20 | 3.04 | 2.60 | 2.42 | 1.95 | 1.74 | 1.56 | 1.25 |
| SCF300-2920RB | 4.35 | 3.69 | 3.51 | 3.00 | 2.79 | 2.25 | 2.01 | 1.80 | 1.44 |
| SCF300-16-2920RB | 4.35 | 3.69 | 3.51 | 3.00 | 2.79 | 2.25 | 2.01 | 1.80 | 1.44 |
| SCF400-16-2920RB | 5.80 | 4.92 | 4.68 | 4.00 | 3.72 | 3.00 | 2.68 | 2.40 | 1.92 |
| SCF500-16-2920RB | 7.25 | 6.15 | 5.85 | 5.00 | 4.65 | 3.75 | 3.35 | 3.0 | 2.4 |
| SCF600-12-2920RB | 8.7 | 7.38 | 7.02 | 6.00 | 5.58 | 4.5 | 4.02 | 3.6 | 2.88 |
| เลขส่วน | จํานวน | เลขส่วน | จํานวน |
| SCF030-2920RB | 2000 PCS | SCF200-24-2920RB | 1500 PCS |
| SCF050-2920RB | 2000 PCS | SCF250-2920RB | 2000 PCS |
| SCF075-2920RB | 2000 PCS | SCF260-2920RB | 2000 PCS |
| SCF075-60-2920RB | 1500 PCS | SCF260-24-2920RB | 1500 PCS |
| SCF100-2920RB | 2000 PCS | SCF300-2920RB | 2000 PCS |
| SCF100-60-2920RB | 1500 PCS | SCF300-16-2920RB | 1500 PCS |
| SCF125-2920RB | 2000 PCS | SCF400-16-2920RB | 1500 PCS |
| SCF150-2920RB | 2000 PCS | SCF500-16-2920RB | 1500 PCS |
| SCF185-2920RB | 1500 PCS | SCF600-12-2920RB | 1500 PCS |
| SCF200-2920RB | 2000 PCS | -- | -- |
