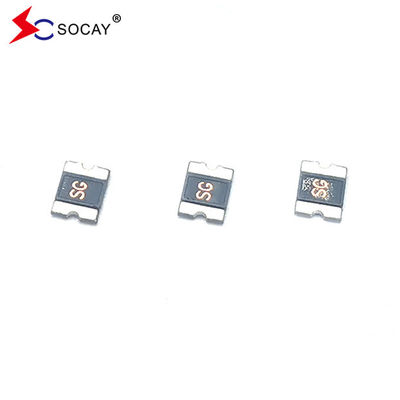

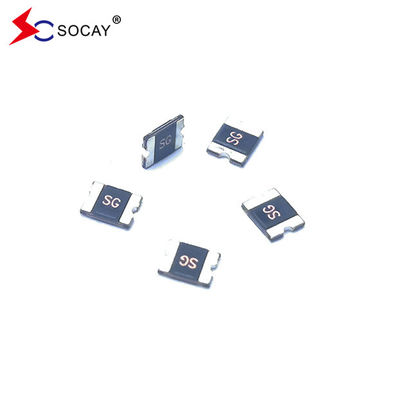

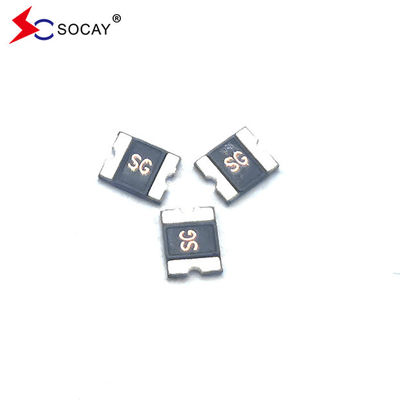

SMD PPTC ปรับตั้งใหม่ SCF050-1210RB ดับปัจจุบัน 0.5A ความดันปริมาณ 16Vmax 0.6W พลังงานเฉพาะ
ใบข้อมูล:SCF1210RB ซีรีส_v23051.pdf
| เลขส่วน | ปัจจุบัน | ปัจจุบัน | ความดันเฉพาะ | ปัจจุบันสูงสุด | พลัง แบบ |
ระยะเวลาสูงสุด ไปทริป |
ความต้านทาน | ||
| ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pดีไทป (W) |
ปัจจุบัน (A) |
เวลา (เซค.) |
Rนาที (Ω) |
R1max (Ω) |
|
| SCF005-1210RB | 0.05 | 0.15 | 60.0 | 100 | 0.6 | 0.25 | 1.50 | 2.800 | 50.00 |
| SCF010-1210RB | 0.10 | 0.30 | 60.0 | 100 | 0.6 | 0.50 | 0.60 | 0.800 | 15.00 |
| SCF020-1210RB | 0.20 | 0.40 | 30.0 | 100 | 0.6 | 8.0 | 0.02 | 0.400 | 5.000 |
| SCF035-1210RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF035-30-1210RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF050-1210RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.0 | 0.10 | 0.180 | 0.900 |
| SCF075-1210RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.400 |
| SCF075-24-1210RB | 0.75 | 1.50 | 24.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.450 |
| SCF110-1210RB | 1.10 | 2.20 | 6.0 | 100 | 0.6 | 8.0 | 0.30 | 0.050 | 0.210 |
| SCF110-16-1210RB | 1.10 | 2.20 | 16.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF150-1210RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.0 | 0.50 | 0.030 | 0.110 |
| SCF150-16-1210RB | 1.50 | 3.00 | 16.0 | 100 | 0.6 | 8.0 | 0.50 | 0.030 | 0.160 |
| SCF175-1210RB | 1.75 | 3.50 | 6.0 | 100 | 0.8 | 8.0 | 0.60 | 0.020 | 0.080 |
| SCF200-1210RB | 2.00 | 4.00 | 6.0 | 100 | 0.8 | 8.0 | 1.00 | 0.015 | 0.070 |
|
ฉัน เก็บไว้= เก็บปัจจุบัน ปัจจุบันสูงสุดของอุปกรณ์จะไม่ได้เปิดใน 25°Cหายาก ฉัน ทริป= กระแสการเคลื่อนไหว ขั้นต่ําของกระแสการเคลื่อนไหวที่อุปกรณ์จะเคลื่อนไหวเสมอใน 25°Cหายาก V สูงสุด= ความแรงกดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในปัจจุบัน (Imax) ฉัน สูงสุด= ปริมาณไฟฟ้าความผิดพลาดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในแรงดันระดับ (Vmax) P dประเภท= การสูญเสียพลังงานสูงสุดเมื่ออุปกรณ์อยู่ในสภาพเปิดใน 25°Cสภาพแวดล้อมอากาศที่ไม่เคลื่อนที่ในระดับความดัน R นาที= ขั้นต่ํา ความต้านทานของอุปกรณ์ก่อนการกระแทกที่ 25°C. R 1max= ความต้านทานสูงสุดของอุปกรณ์จะวัด 1 ชั่วโมงหลังการไหลกลับ |
|||||||||
ลักษณะ:
|
u สอดคล้องกับ RoHS และไม่มีฮาโลเจน u การกระแทกที่เร็วขึ้น ขนาด 1210 สามารถติดตั้งบนพื้นผิว u กระแสการทํางาน: 0.05A ~ 2.00A u ความดันสูงสุด: 6V ~ 60Vdc u อุณหภูมิการทํางาน: -40 °C ~ + 85 °C
|
| การทดสอบรายการ | สภาพการทดสอบ | ยอมรับ / มาตรฐานการปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25°C | Rนาที≤R≤R1สูงสุด |
| เวลา เดินทาง | กระแสที่กําหนด, Vสูงสุด, 25 °C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| ปัจจุบันการรักษา | 30 นาทีH | ไม่มีการเดินทาง |
| วงจรชีวิต | Vสูงสุดฉันสูงสุด, 100จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vสูงสุด, 1 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
| รุ่น | อุณหภูมิการทํางานภายในบริเวณสูงสุด (°C) | ||||||||
| - 40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1210RB | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| SCF010-1210RB | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.05 |
| SCF020-1210RB | 0.29 | 0.26 | 0.22 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| SCF035-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF035-30-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF050-1210RB | 0.76 | 0.67 | 0.58 | 0.50 | 0.43 | 0.40 | 0.36 | 0.32 | 0.28 |
| SCF075-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF075-24-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF110-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF110-16-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF150-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF150-16-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF175-1210RB | 2.45 | 2.22 | 2.01 | 1.75 | 1.45 | 1.26 | 1.10 | 0.98 | 0.80 |
| SCF200-1210RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| เลขส่วน | จํานวน | เลขส่วน | จํานวน |
| SCF005-1210RB | 4000 PCS | SCF075-24-1210RB | 4000 PCS |
| SCF010-1210RB | 4000 PCS | SCF110-1210RB | 4000 PCS |
| SCF020-1210RB | 4000 PCS | SCF110-16-1210RB | 4000 PCS |
| SCF035-1210RB | 4000 PCS | SCF150-1210RB | 4000 PCS |
| SCF035-30-1210RB | 4000 PCS | SCF150-16-1210RB | 3000 PCS |
| SCF050-1210RB | 4000 PCS | SCF175-1210RB | 4000 PCS |
| SCF075-1210RB | 4000 PCS | SCF200-1210RB | 4000 PCS |
