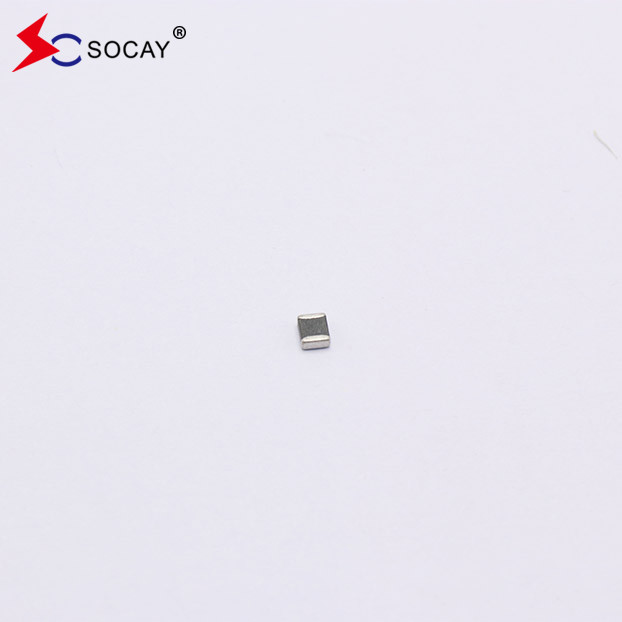

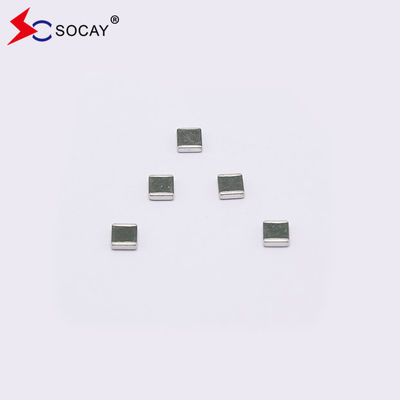

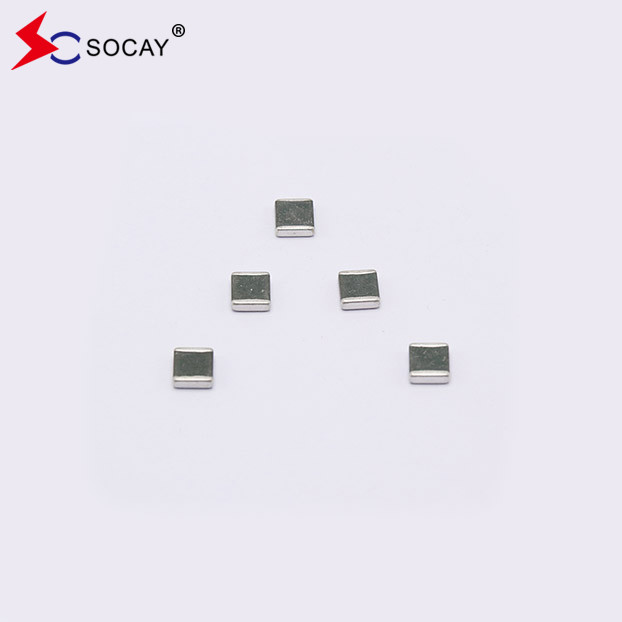

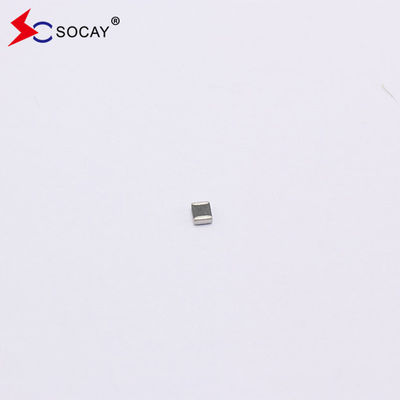

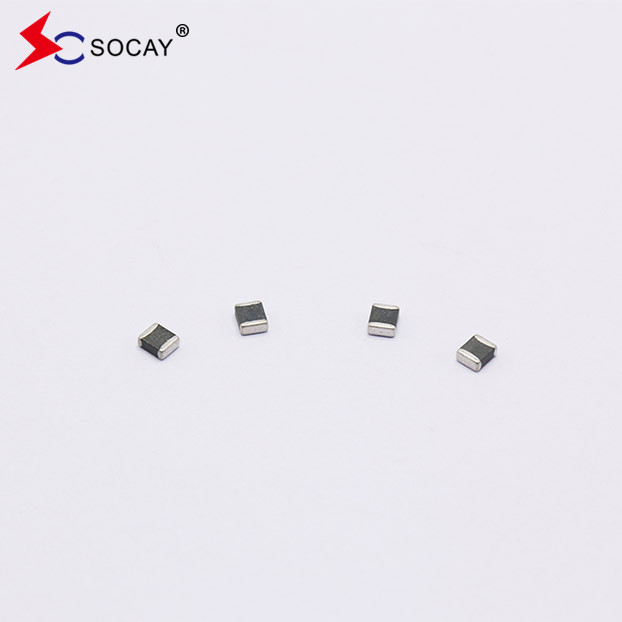

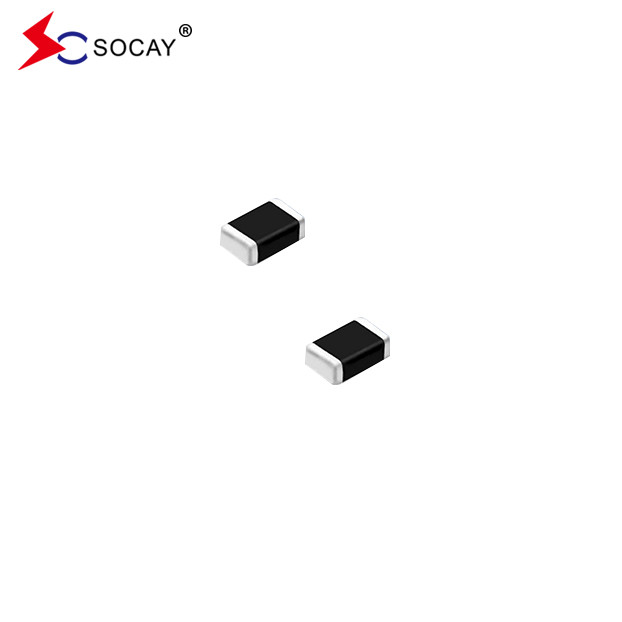

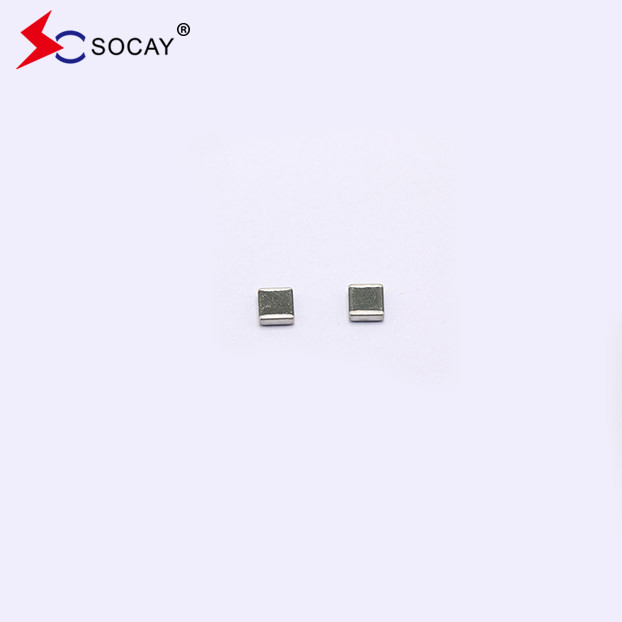

SOCAY Multilayer Chip Varistor SMD0402 แพ็คเกจ SV0402E5R5G1B แม็กซ์ VDC 5.5V
ชิปวาริสตอร์หลายชั้น ใบข้อมูล:SV0402E5R5G1B_v89.1.pdf
คําอธิบาย:
ชิปวาริสตอร์หลายชั้น SV0402E5R5G1B ใช้เทคโนโลยีการผลิตหลายชั้น ส่วนประกอบเหล่านี้ถูกออกแบบมาเพื่อยับยั้งเหตุการณ์ที่ผ่านมาหลายประเภทรวมทั้งที่ระบุใน IEC 61000-4-2 หรือมาตรฐานอื่น ๆ ที่ใช้สําหรับความสอดคล้องกับไฟฟ้าแม่เหล็ก (EMC). SV0402E5R5G1B ปกติใช้ในการปกป้องวงจรบูรณาการและองค์ประกอบอื่น ๆ ในระดับแผ่นวงจร มันสามารถทํางานได้ในช่วงอุณหภูมิที่กว้างกว่าไดโอเดสเซนเนอร์
คุณสมบัติไฟฟ้า(25± 5°C:)
| สัญลักษณ์ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VDC | รางวัล | รางวัล | 5.5 | V |
| VV | 7.6 | รางวัล | 12 | V |
| VC | รางวัล | รางวัล | 25 | V |
| CP | รางวัล | 5 | รางวัล | pF |
วีดีซี (VDC) วาริสตอร์สามารถรักษาความดันการทํางานแบบด่วนสูงสุด และไม่เกินกระแสรั่ว 10μA
พลังงานประกอบไฟฟ้า
เทียบเท่า VB
VC ราคาสูงสุดของกระแสผ่านวาริสเตอร์ที่มีรูปคลื่น 8/20μs และกระแสกระแทก 1A
CP ∙ ความจุของอุปกรณ์ที่วัดด้วยความเบี่ยงเบน 0 โวลต์ 1Vrms ที่ 1MHz. pF คือ ± 30%
การสร้างและขนาดของวาริสตอร์ชิปหลายชั้น
| ขนาด EIA (EIAJ) |
0402 (1005) |
|
| สัญลักษณ์ | นิ้ว | มิลลิเมตร |
| L | 00.038±0.005 | 0.96±012 |
| W | 00.019±0003 | 0.48±0.0.07 |
| T | 00.020±0004 | 0.50±0.10 |
| C | 00.010±0006 | 0.25±0.15 |
ข้อมูลเทคนิคทั่วไป:
| อุณหภูมิการทํางาน | -40 ~ + 85oC | ||
| อุณหภูมิในการเก็บ | -40 ~ + 85oC | ||
| เวลาตอบสนอง | < 1 ns | ||
| ความสามารถในการผสม | 245 ± 5 °C, 3 ± 1 วินาที | ||
| ความต้านทานต่อการล้าง | 260±5oC, 10±1วินาที | ||
| สภาพการเก็บของของกระเป๋า | อุณหภูมิในการเก็บ | 5 ~ 40oC | |
| ความชุ่มชื้น | ถึง 65% | ||
| เวลาเก็บ | 12 เดือนสูงสุด | ||
ประสิทธิภาพทางสิ่งแวดล้อม:
| รายการ | รายละเอียด | สภาพการทดสอบ | |
| ความชื้น | △VV/ VV≤ ± 10 % | 90%RH, 40oC, ความดันทํางาน, 1000 ชั่วโมง | |
| โชคความร้อน | △VV/ VV≤ ± 10 % | -40oC ถึง 85oC วงจร 30 นาที 5 วงจร | |
| โลตติจ์ภาระเต็ม | △VV/ VV≤ ± 10 % | ความดันทํางาน 85oC 1000 ชั่วโมง |
จํานวนสินค้าในพัสดุที่ติดเทป:
|
ขนาด EIA (EIAJ) |
0402 (1005) |
| ปริมาณบรรจุแบบมาตรฐาน (PCS / reel) | 10,000 |
