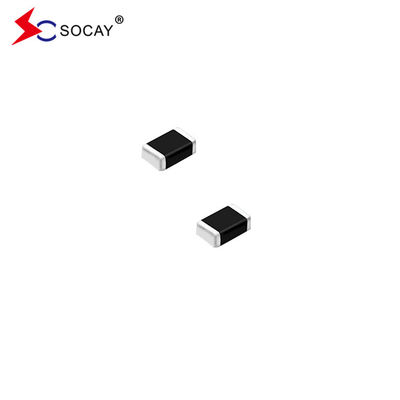

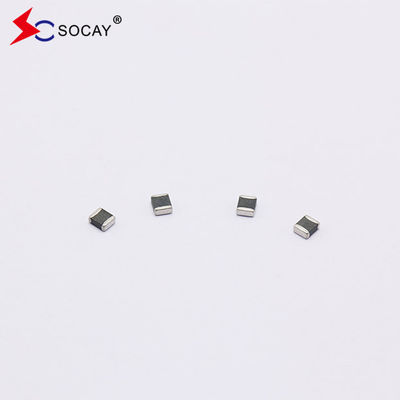

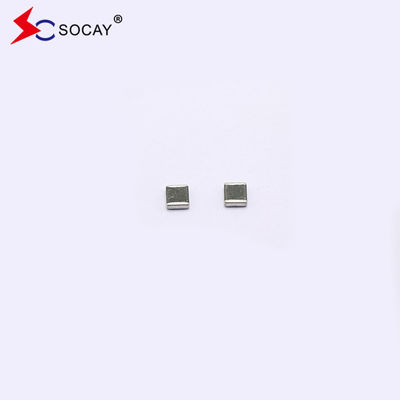

ชิปหลายชั้น Varistor SV0402E9R0G0B SMD แบบ ชิปเซรามิกบนพื้นฐานซิงคอ๊อกไซด์
ชิปวาริสตอร์หลายชั้น ใบข้อมูล:SV0402E9R0G0B_v89.1.pdf
คําอธิบาย:
อุปกรณ์จํากัดแรงดันที่ใช้กันมากที่สุดคือวาริสเตอร์ MOV / MLV ซึ่งทําจากซิงกอ๊อกไซด์และอ๊อกไซด์โลหะหลายชนิด
คุณสมบัติไฟฟ้า(25± 5°C:)
| สัญลักษณ์ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VDC | รางวัล | รางวัล | 9 | V |
| VV | 11 | รางวัล | 17 | V |
| VC | รางวัล | รางวัล | 35 | V |
| CP | รางวัล | 5 | รางวัล | pF |
วีดีซี (VDC) วาริสตอร์สามารถรักษาความดันการทํางานแบบด่วนสูงสุด และไม่เกินกระแสรั่ว 10μA
พลังงานประกอบไฟฟ้า
เทียบเท่า VB
VC ราคาสูงสุดของกระแสผ่านวาริสเตอร์ที่มีรูปคลื่น 8/20μs และกระแสกระแทก 1A
CP ∙ ความจุของอุปกรณ์ที่วัดด้วยความเบี่ยงเบน 0 โวลต์ 1Vrms ที่ 1MHz. pF คือ ± 30%
การใช้งานชิปวาริสเตอร์หลายชั้น:
การป้องกันพลังงาน เครื่องสวิทช์ เครื่อง POS เครื่องจับสายฟ้าคะนอง เครื่องติดต่อภายในอาคาร ระบบติดตาม การ์ดจอดรถ ระบบส่งสัญญาณ เครื่องมือ เครื่องวัด เครื่องสื่อสารแผ่นควบคุม.
| ขนาด EIA (EIAJ) | 0402 (1005) | |
| สัญลักษณ์ | นิ้ว | มิลลิเมตร |
| L | 00.038±0.005 | 0.96±012 |
| W | 00.019±0003 | 0.48±0.0.07 |
| T | 00.020±0004 | 0.50±0.10 |
| C | 00.010±0006 | 0.25±0.15 |
ข้อมูลเทคนิคทั่วไป:
| อุณหภูมิการทํางาน | -40 ~ + 85oC | ||
| อุณหภูมิในการเก็บ | -40 ~ + 85oC | ||
| เวลาตอบสนอง | < 1 ns | ||
| ความสามารถในการผสม | 245 ± 5 °C, 3 ± 1 วินาที | ||
| ความต้านทานต่อการล้าง | 260±5oC, 10±1วินาที | ||
| สภาพการเก็บของของกระเป๋า | อุณหภูมิในการเก็บ | 5 ~ 40oC | |
| ความชุ่มชื้น | ถึง 65% | ||
| เวลาเก็บ | 12 เดือนสูงสุด | ||
ประสิทธิภาพทางสิ่งแวดล้อม:
| รายการ | รายละเอียด | สภาพการทดสอบ | |
| ความชื้น | △VV/ VV≤ ± 10 % | 90%RH, 40oC, ความดันทํางาน, 1000 ชั่วโมง | |
| โชคความร้อน | △VV/ VV≤ ± 10 % | -40oC ถึง 85oC วงจร 30 นาที 5 วงจร | |
| โลตติจ์ภาระเต็ม | △VV/ VV≤ ± 10 % | ความดันทํางาน 85oC 1000 ชั่วโมง |
เทปพับขนาด:
ขนาด EIA (EIAJ) | 0402 (1005) | |
| สัญลักษณ์ | นิ้ว | มิลลิเมตร |
| A | 0.315 ± 0.012 | 8.00±030 |
| B | 00.138±0.002 | 3.50±0.05 |
| C | 00.069±0.002 | 10.75±0.05 |
| D0 | 00.061±0.002 | 1.55±005 |
| P0 | 0.157±0004 | 4.00±010 |
| P1 | 00.079±0.002 | 2.00±005 |
| P2 | 00.079±0.002 | 2.00±005 |
| W | 00.023±0.001 | 0.59±0.03 |
| L | 00.044±0.001 | 1.12±003 |
| T | 00.024±0.001 | 0.60 ± 0.03 |
จํานวนสินค้าในพัสดุที่ติดเทป:
ขนาด EIA (EIAJ) | 0402 (1005) |
| ปริมาณบรรจุแบบมาตรฐาน (PCS / reel) | 10,000 |
