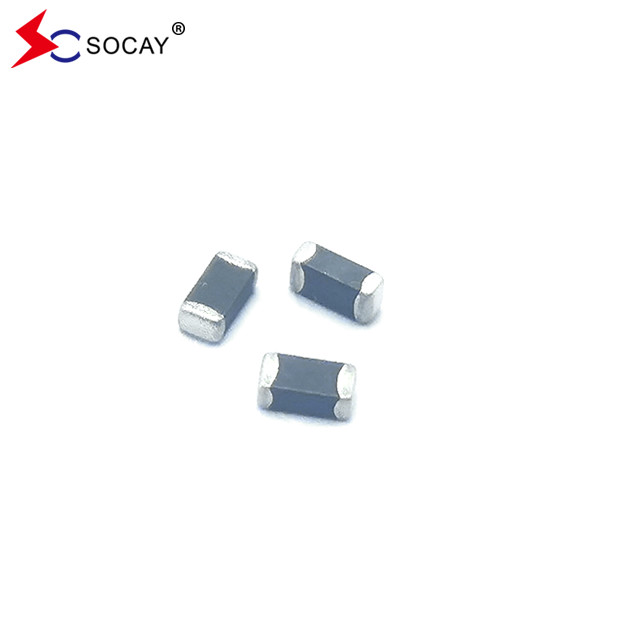

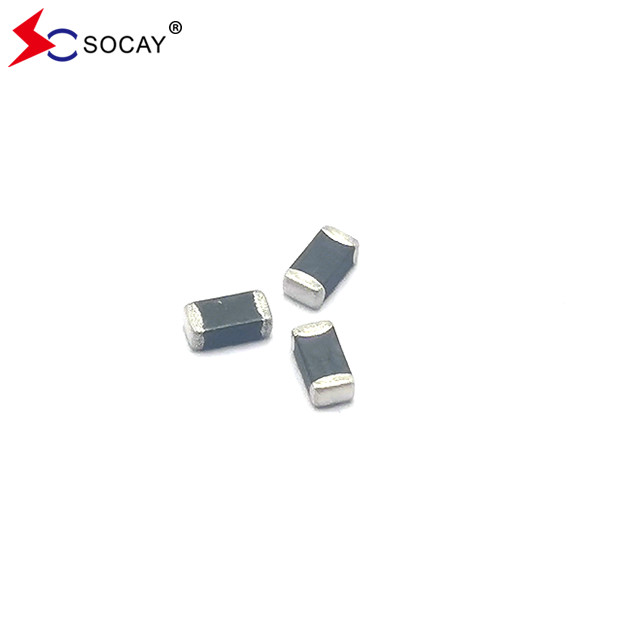

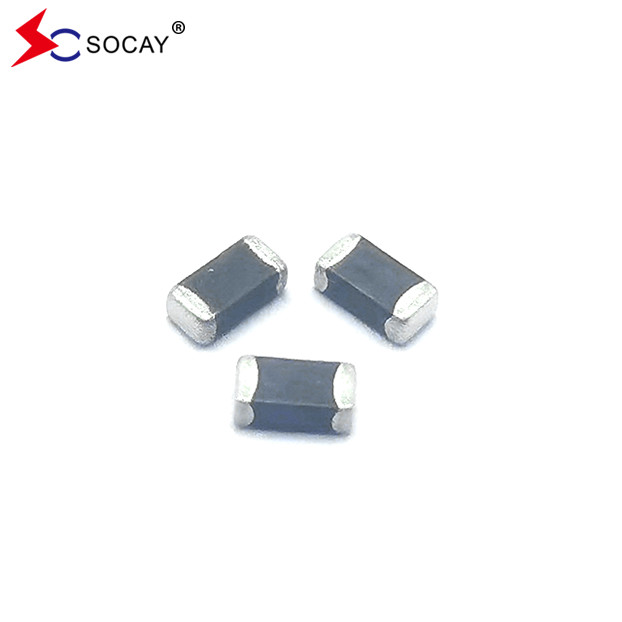

1206 ชิปหลายชั้น Varistor SV1206N220G0A การใช้งานสําหรับ Motherboard, Notebook
ชิปวาริสตอร์หลายชั้นใบข้อมูล:SV1206N220G0A_v2091.pdf
คําอธิบาย:
ชิปวาริสตอร์หลายชั้น SV1206N220G0A ใช้เทคโนโลยีการผลิตหลายชั้น ส่วนประกอบเหล่านี้ถูกออกแบบมาเพื่อยับยั้งเหตุการณ์ที่ผ่านไปหลายอย่างรวมทั้งที่ระบุใน IEC 61000-4-2 หรือมาตรฐานอื่น ๆ ที่ใช้สําหรับความสอดคล้องกับไฟฟ้าแม่เหล็ก (EMC)SV1206N220G0A ปกติใช้ในการป้องกันวงจรบูรณาการและองค์ประกอบอื่น ๆ ในระดับแผ่นวงจร มันสามารถทํางานได้ในช่วงอุณหภูมิที่กว้างกว่าไดโอเดสเซนเนอร์
ชิปวาริสตอร์หลายชั้นคุณสมบัติไฟฟ้า (25±5°C):
| สัญลักษณ์ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VRMS | รางวัล | รางวัล | 17 | V |
| VDC | รางวัล | รางวัล | 22 | V |
| VV | 26.4 | รางวัล | 33 | V |
| VC | รางวัล | รางวัล | 72 | V |
| อีเม็กซ์ | รางวัล | รางวัล | 100 | A |
| Wmax | รางวัล | รางวัล | 0.5 | W |
VRMS - ความแรงดันทํางาน AC ที่สูงสุดที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสรั่ว 10μA
VDC - ความดันทํางานแบบ DC มากที่สุดที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสรั่ว 10μA
VV - ความตึงเครียดทั่วอุปกรณ์ที่วัดในระยะ 1mA กระแสไฟฟ้าแบบตรงกัน
เทียบเท่า VB (ความแรงดันการตัด)
VC - กระแสสูงสุดผ่านวาริสตอร์ที่มีรูปคลื่น 8/20μs และกระแสกระแทก 5A
Imax - ไฟฟ้าสูงสุดที่สามารถนําไปใช้กับรูปคลื่น 8/20μs โดยไม่มีอุปกรณ์เสีย
Wmax - พลังงานสูงสุดที่สามารถระบายไปกับรูปคลื่น 10/1000μs โดยไม่เสียอุปกรณ์
ชิปวาริสตอร์หลายชั้นลักษณะ:
|
ชิปวาริสตอร์หลายชั้นการใช้งาน:
|
ชิปวาริสตอร์หลายชั้น การก่อสร้างและขนาด:
| ขนาด EIA (EIAJ) | ความยาว (L) | ความกว้าง (W) | ความหนา (T) | |||
| นิ้ว | มิลลิเมตร | นิ้ว | มิลลิเมตร | นิ้ว | มิลลิเมตร | |
| 1206 (3216) | 00.126±0.012 | 3.20 ± 0.30 | 00.063±0.012 | 1.60 ± 0.30 | 00.071 แม็กซ์ | 1.80 แม็กซ์ |
ชิปวาริสตอร์หลายชั้น การเชื่อม IR:
| การทําความร้อนอย่างรวดเร็ว การทําความร้อนบางส่วน หรือการทําความเย็นอย่างรวดเร็ว จะทําให้ส่วนประกอบบกพร่องได้อย่างง่ายดาย ดังนั้นการทําความร้อนก่อนและกระบวนการทําความเย็นค่อยๆ จึงแนะนําการผสม IR มีผลผลิตสูงสุดเนื่องจากอัตราการทําความร้อนที่ควบคุมและเวลาผสมเหลว. ให้แน่ใจว่าองค์ประกอบไม่ได้ถูกเผชิญกับความชันทางความร้อนที่สูงกว่า 4 องศาต่อวินาที. 2 องศาต่อวินาทีคือความชันที่เหมาะสมการทําความร้อนก่อนในระยะ 100 องศาของอุณหภูมิสูงสุดของ solder เป็นสิ่งจําเป็นในการลดการกระแทกทางความร้อน. |
แนะนําการผสม:
|
ชิปวาริสตอร์หลายชั้น สังคม&การทดสอบความน่าเชื่อถือ:
| ลักษณะ | วิธีการทดสอบและคําอธิบาย | |||
| การเก็บรักษาอุณหภูมิสูง | ตัวอย่างต้องถูกนําไปเผชิญกับอุณหภูมิ 125 ± 2 °C เป็นเวลา 1000 ± 2 ชั่วโมงในอ่างอาบน้ําเทอร์โมสตติก โดยไม่มีภาระ และจากนั้นเก็บไว้ที่อุณหภูมิห้องและความชื้นเป็นเวลา 1-2 ชั่วโมงการเปลี่ยนแปลงของแรงดันของวาริสตอร์จะต้องอยู่ในระยะ 10%. | |||
| วงจรอุณหภูมิ | วงจรอุณหภูมิของอุณหภูมิที่กําหนดไว้จะซ้ํา 5 ครั้ง แล้วเก็บไว้ที่อุณหภูมิห้องและความชื้นเป็นเวลา 1-2 ชั่วโมงการเปลี่ยนแปลงของแรงกระหน่ําของวาริสตอร์จะต้องอยู่ในระยะ 10% และต้องตรวจสอบความเสียหายทางกล. | ขั้นตอน | อุณหภูมิ | ระยะเวลา |
| 1 | -40±3°C | 30 นาที±3 | ||
| 2 | อุณหภูมิห้อง | 1 ~ 2 ชั่วโมง | ||
| 3 | 125±2°C | 30 นาที±3 | ||
| 4 | อุณหภูมิห้อง | 1 ~ 2 ชั่วโมง | ||
| อุปกรณ์ความร้อนสูง | หลังจากที่ใช้แรงดันสูงสุดที่อนุญาตได้อย่างต่อเนื่องที่ 85 °C เป็นเวลา 1000 ชั่วโมง ตัวอย่างจะเก็บรักษาในอุณหภูมิห้องและความชื้นเป็นเวลา 1 ชั่วโมงการเปลี่ยนแปลงของแรงกระหน่ําของวาริสเตอร์จะต้องอยู่ในระยะ 10%. | |||
|
ความหนาวของความร้อน ความชื้น |
ตัวอย่างควรถูกเผชิญกับสภาพแวดล้อม 40°C,90 ถึง 95% RH และใช้แรงดันสูงสุดที่อนุญาตเป็นเวลา 1000 ชั่วโมง จากนั้นเก็บไว้ที่อุณหภูมิห้องและความชื้นเป็นเวลาหนึ่งหรือสองชั่วโมงการเปลี่ยนแปลงของแรงดันของวาริสตอร์จะต้องอยู่ในระยะ 10%. | |||
| การเก็บรักษาอุณหภูมิต่ํา | ตัวอย่างควรถูกเผชิญกับอุณหภูมิ -40 °C โดยไม่มีภาระเป็นเวลา 1000 ชั่วโมง แล้วเก็บไว้ที่อุณหภูมิห้องพักเป็นเวลา 1-2 ชั่วโมง การเปลี่ยนแปลงของแรงกระหน่ําของวาริสเตอร์จะต้องอยู่ในระยะ 10% | |||
จํานวนสินค้าในกระเป๋าเทป:
| ขนาด EIA(EIAJ) |
1206 (3216) |
| ปริมาณบรรจุแบบมาตรฐาน (PCS / reel) | 3,000 |
