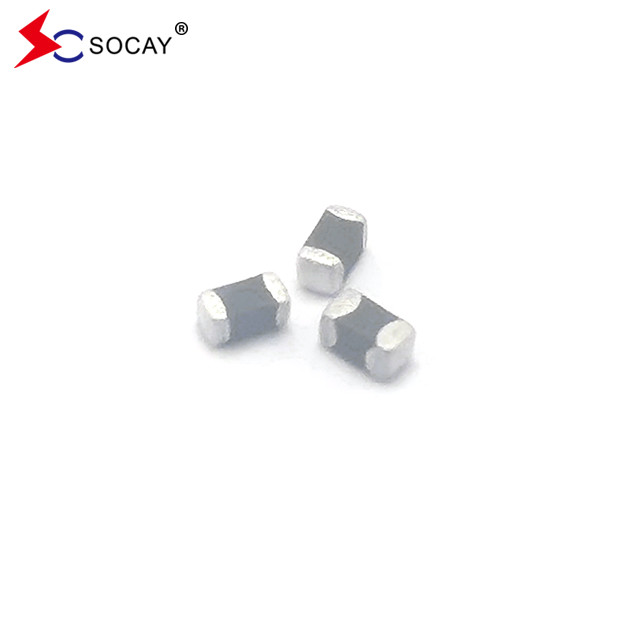

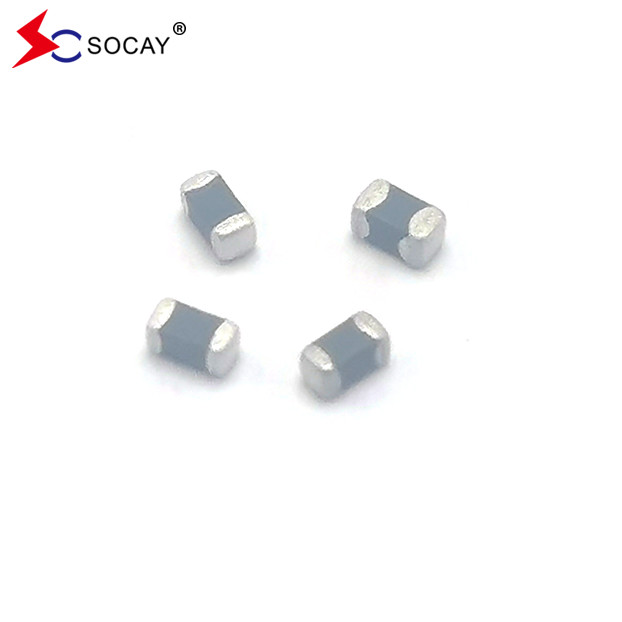

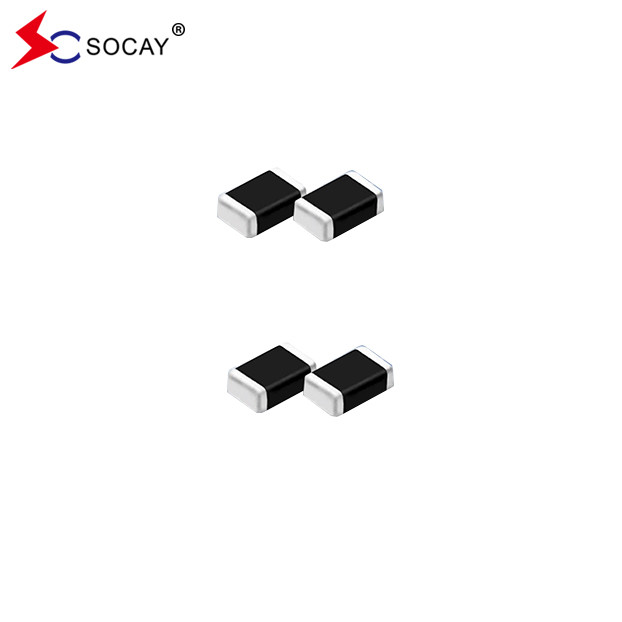

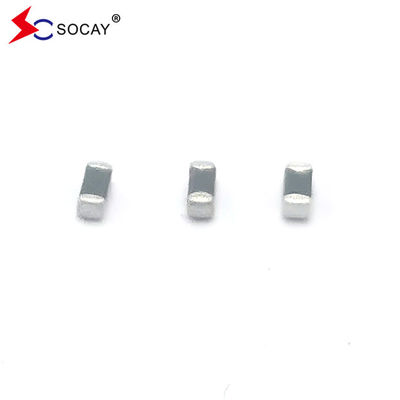

0603 วาริสตอร์ที่ติดอยู่บนพื้นผิว SV0603N300G0A กระแสการรั่วไหลที่ต่ําและคงที่ที่ดี
ใบข้อมูลของวาริสตอร์บนพื้นผิวSV0603N300G0A_v891.pdf
คําอธิบาย:
Surface Mount Varistor SV0603N300G0A ใช้เทคโนโลยีการผลิตหลายชั้นรวมทั้งที่ระบุใน IEC 61000-4-2 หรือมาตรฐานอื่น ๆ ที่ใช้สําหรับความสอดคล้องกับไฟฟ้าแม่เหล็ก (EMC). SV0603N300G0A ปกติใช้ในการป้องกันวงจรบูรณาการและส่วนประกอบอื่น ๆ ในระดับแผ่นวงจร มันสามารถทํางานได้ในช่วงอุณหภูมิที่กว้างกว่าไดโอเดสเซนเนอร์
เครื่องวงจรเทียบเท่าวาริสตอร์บนพื้นผิว:
คุณสมบัติไฟฟ้า(25± 5°C):
| สัญลักษณ์ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VRMS | รางวัล | รางวัล | 25 | V |
| VDC | รางวัล | รางวัล | 30 | V |
| VV | 36 | รางวัล | 45 | V |
| VC | รางวัล | รางวัล | 99 | V |
| อีเม็กซ์ | รางวัล | รางวัล | 30 | A |
| Wmax | รางวัล | รางวัล | 0.1 | J |
VRMS - ความแรงดันทํางาน AC ที่สูงสุดที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสรั่ว 10μA
VDC - ความดันทํางานแบบ DC มากที่สุดที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสรั่ว 10μA
VV - ความตึงเครียดทั่วอุปกรณ์ที่วัดในระยะ 1mA กระแสไฟฟ้าแบบตรงกัน
เทียบเท่า VB (ความแรงดันการตัด)
VC - กระแสสูงสุดผ่านวาริสตอร์ที่มีรูปคลื่น 8/20μs และกระแสกระแทก 1A
Imax - ไฟฟ้าสูงสุดที่สามารถนําไปใช้กับรูปคลื่น 8/20μs โดยไม่มีอุปกรณ์เสีย
Wmax - พลังงานสูงสุดที่สามารถระบายไปกับรูปคลื่น 10/1000μs โดยไม่เสียอุปกรณ์
ลักษณะของวาริสตอร์บนพื้นผิว:
|
การใช้งานของวาริสตอร์บนพื้นผิว
|
การก่อสร้างและขนาดของวาริสตอร์บนพื้นผิว
| ขนาด EIA (EIAJ) |
0603 (1608) |
|
| สัญลักษณ์ | นิ้ว | มิลลิเมตร |
| L | 00.063±0.006 | 1.60 ± 0.15 |
| W | 00.031±0.004 | 00.80±0.10 |
| T | 00.031±0.008 | 00.80±0.20 |
| C | 00.012±0008 | 0.30±0.20 |
|
ระวังในการจัดการกับพื้นฐาน: อย่าเกินการบิดแผ่นหลังจากผสมผลิตภัณฑ์อย่างมาก (ตัวอย่างของการอ้างอิง)
|
ปริมาตรการเชื่อม Varistor บนพื้นผิว:
| สภาพการไหลกลับ | การประกอบที่ไม่มี Pb | ||
| การทําความร้อนก่อน | -อุณหภูมิ Min (T)s ((min)) | + 150°C | |
| -อุณหภูมิสูงสุด (T)s ((max)) | +200°C | ||
| -เวลา (นาทีถึงสูงสุด) (T)S) | 60 -180 วินาที | ||
| อัตราการเพิ่มเฉลี่ย (Liquidus Temp TL) ถึงจุดสูงสุด | 3°C/วินาที Max | ||
| TS ((max)ถึง TL- อัตราการเพิ่มขึ้น | 3°C/วินาที Max | ||
| การไหลกลับ | - อุณหภูมิ (T)L) (Liquidus) | +217°C | |
| - เวลา (นาทีถึงสูงสุด) (T)L) | 60-150 วินาที | ||
| อุณหภูมิสูงสุด (T)P) | 260 +0/-5°C | ||
| เวลาภายใน 5 °C จากอุณหภูมิสูงสุดจริง (T)P) | 20-40 วินาที | ||
| อัตราการลดลง | 6°C/วินาที Max | ||
| เวลา 25°C ถึงอุณหภูมิสูงสุด (T)P) | สูงสุด 8 นาที | ||
ขนาดของเทปพับพารีสเตอร์หลายชั้น:
|
ขนาด EIA (EIAJ) |
0603 (1608) |
|
| สัญลักษณ์ | นิ้ว | มิลลิเมตร |
| A | 0.315 ± 0.012 | 8.00±030 |
| B | 00.138±0.002 | 3.50±0.05 |
| C | 00.069±0.002 | 10.75±0.10 |
| D0 | 00.061±0.002 | 1.55±005 |
| P0 | 0.157±0004 | 4.00±010 |
| P1 | 00.079±0.002 | 4.00±010 |
| P2 | 00.079±0.002 | 2.00±005 |
| W | 00.041±0.006 | 10.05±015 |
| L | 00.075±0.006 | 1.90±015 |
| T | 00.037±0002 | 0.95 ± 0.05 |
จํานวนสินค้าในพัสดุที่ติดเทป:
|
ขนาด EIA (EIAJ) |
0603 (1608) |
| ปริมาณบรรจุแบบมาตรฐาน (PCS / reel) | 4,000 |
