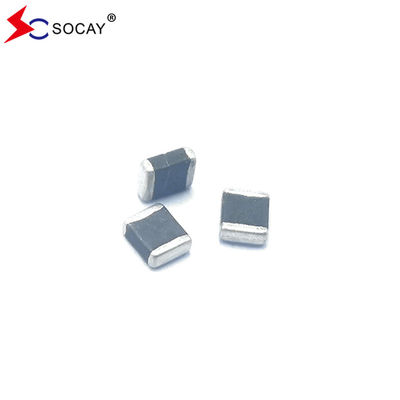

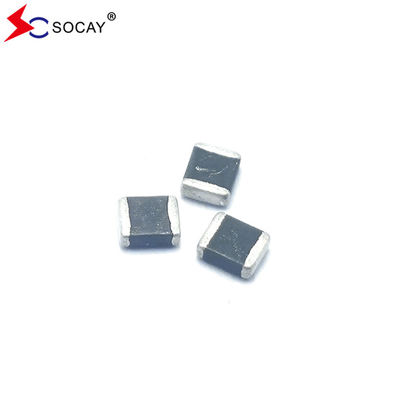

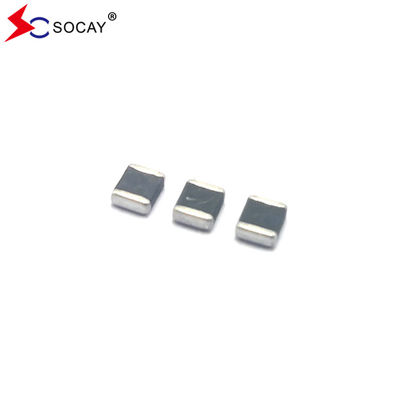

1210 ประเภท SMD ซิงกอ๊อกไซด์ วาริสตอร์ SV1210N470G0A SOCAY จําหน่ายจากโรงงานเดิม
SMD ซิงค์โอไซด์ วาริสเตอร์ใบข้อมูล:SV1210N470G0A_v2091.pdf
คําอธิบาย:
SMD Zinc Oxide Varistor SV1210N470G0A ใช้เทคโนโลยีการผลิตหลายชั้น ส่วนประกอบเหล่านี้ถูกออกแบบมาเพื่อยับยั้งเหตุการณ์ที่ผ่านไปหลายอย่างรวมทั้งที่ระบุใน IEC 61000-4-2 หรือมาตรฐานอื่น ๆ ที่ใช้สําหรับความสอดคล้องกับไฟฟ้าแม่เหล็ก (EMC). SV1210N470G0A ปกติใช้ในการปกป้องวงจรบูรณาการและส่วนประกอบอื่น ๆ ในระดับแผ่นวงจร มันสามารถทํางานได้ในช่วงอุณหภูมิที่กว้างกว่าไดโอเดสเซนเนอร์
SMD ซิงค์โอไซด์ วาริสเตอร์คุณสมบัติไฟฟ้า (25±5°C):
| สัญลักษณ์ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VRMS | รางวัล | รางวัล | 37 | V |
| VDC | รางวัล | รางวัล | 47 | V |
| VV | 56.4 | รางวัล | 70.5 | V |
| VC | รางวัล | รางวัล | 155 | V |
| อีเม็กซ์ | รางวัล | รางวัล | 250 | A |
| Wmax | รางวัล | รางวัล | 0.8 | J |
VRMS -SMD ซิงค์โอไซด์ วาริสเตอร์ความดันทํางานสูงสุดของ AC ที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสการรั่วไหล 10μA
VDC - ความดันทํางานแบบ DC มากที่สุดที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสรั่ว 10μA
VV - ความตึงเครียดทั่วอุปกรณ์ที่วัดในระยะ 1mA กระแสไฟฟ้าแบบตรงกัน
เทียบเท่า VB (ความแรงดันการตัด)
VC - กระแสสูงสุดผ่านวาริสตอร์ที่มีรูปคลื่น 8/20μs และกระแสกระแทก 5A
Imax - ไฟฟ้าสูงสุดที่สามารถนําไปใช้กับรูปคลื่น 8/20μs โดยไม่มีอุปกรณ์เสีย
Wmax - พลังงานสูงสุดที่สามารถระบายไปกับรูปคลื่น 10/1000μs โดยไม่เสียอุปกรณ์
SMD ซิงค์โอไซด์ วาริสเตอร์Fอาหาร:
|
SMD ซิงค์โอไซด์ วาริสเตอร์Aการใช้งาน:
|
SMD ซิงค์โอไซด์ วาริสเตอร์Cการออกแบบและขนาด:
| ขนาด EIA (EIAJ) | ความยาว (L) | ความกว้าง (W) | ความหนา (T) | |||
| นิ้ว | มิลลิเมตร | นิ้ว | มิลลิเมตร | นิ้ว | มิลลิเมตร | |
| 1210 (3225) | 00.126±0.012 | 3.20 ± 0.30 | 00.098±0.012 | 2.50±0.30 | 0.098 แม็กซ์ | 2.50 แม็กซ์ |
ข้อมูลเทคนิคทั่วไป:
| อุณหภูมิการทํางาน | -55 ~ 125 °C |
| อุณหภูมิในการเก็บ | -55 ~ 150 °C |
| เวลาตอบสนอง | < 1 ns |
| ความสามารถในการผสม | 245±5°C, 3±1วินาที |
| ความต้านทานต่อการล้าง | 260±5°C, 10±1วินาที |
แนะนําการผสม:
|
จํานวนสินค้าในกระเป๋าเทป:
| ขนาด EIA(EIAJ) |
1210 (3225) |
| ปริมาณบรรจุแบบมาตรฐาน (PCS / reel) | 3,000 |
