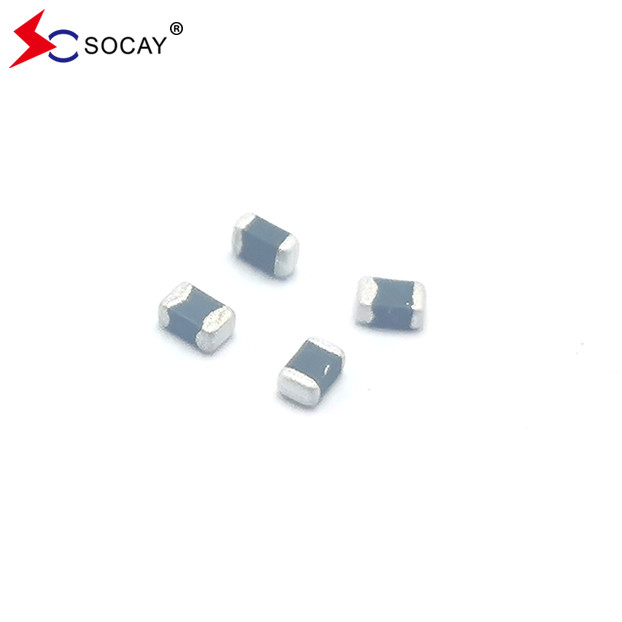

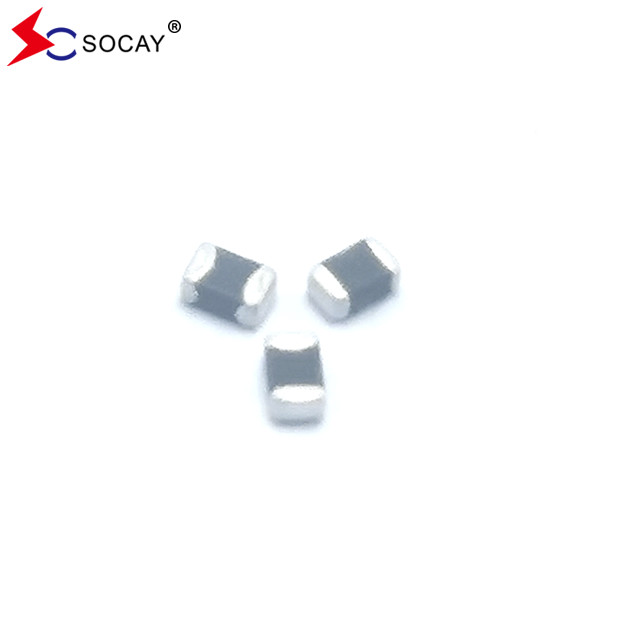

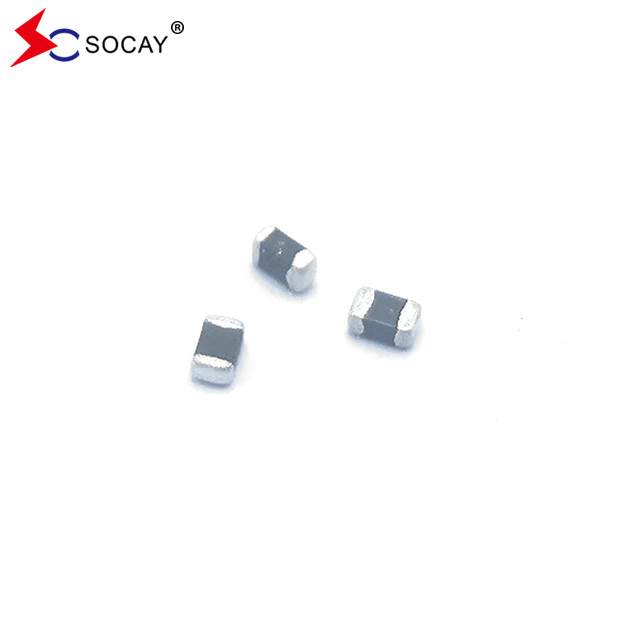

SMD0805 ชิปวาริสตอร์ SV0805N9R0G0A ปกติใช้ป้องกันวงจรบูรณาการ
ชิปวาริสเตอร์ DATASHEET:SV0805N9R0G0A_v22011.pdf
คําอธิบาย:
ชิปวาริสตอร์ SV0805N9R0G0A ใช้เทคโนโลยีการผลิตหลายชั้นรวมทั้งที่ระบุใน IEC 61000-4-2 หรือมาตรฐานอื่น ๆ ที่ใช้สําหรับความสอดคล้องกับไฟฟ้าแม่เหล็ก (EMC). SV0805N9R0G0A ปกติใช้ในการป้องกันวงจรบูรณาการและส่วนประกอบอื่น ๆ ในระดับแผ่นวงจร. มันสามารถทํางานได้ในช่วงอุณหภูมิที่กว้างกว่าไดโอเดสเซนเนอร์
ลักษณะไฟฟ้าของชิปวาริสเตอร์ (25± 5°C):
| สัญลักษณ์ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VRMS | รางวัล | รางวัล | 6 | V |
| VDC | รางวัล | รางวัล | 9 | V |
| VV | 10.8 | รางวัล | 16.2 | V |
| VC | รางวัล | รางวัล | 35.6 | V |
| อีเม็กซ์ | รางวัล | รางวัล | 50 | A |
| Wmax | รางวัล | รางวัล | 0.2 | J |
VRMS - ความแรงดันทํางาน AC ที่สูงสุดที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสรั่ว 10μA
VDC - ความดันทํางานแบบ DC มากที่สุดที่วาริสเตอร์สามารถรักษาได้ และไม่เกินกระแสรั่ว 10μA
VV - ความตึงเครียดทั่วอุปกรณ์ที่วัดในระยะ 1mA กระแสไฟฟ้าแบบตรงกัน
เทียบเท่า VB (ความแรงดันการตัด)
VC - กระแสสูงสุดผ่านวาริสเตอร์ที่มีรูปคลื่น 8/20μs และกระแสกระแทก 2A
Imax - ไฟฟ้าสูงสุดที่สามารถนําไปใช้กับรูปคลื่น 8/20μs โดยไม่มีอุปกรณ์เสีย
Wmax - พลังงานสูงสุดที่สามารถระบายไปกับรูปคลื่น 10/1000μs โดยไม่เสียอุปกรณ์
ลักษณะของชิปวาริสเตอร์:
|
การใช้งานชิปวาริสเตอร์:
|
การสร้างและขนาดของชิปวาริสเตอร์:
| ขนาด EIA (EIAJ) | ความยาว (L) | ความกว้าง (W) | ความหนา (T) | |||
| นิ้ว | มิลลิเมตร | นิ้ว | มิลลิเมตร | นิ้ว | มิลลิเมตร | |
| 0805 (2012) | 00.079±0.008 | 2.00±020 | 00.049±0008 | 1.25±0.20 | 0.055 แม็กซ์ | 1.40 แม็กซ์ |
ชิปวาริสเตอร์ IR Soldering:
| การทําความร้อนอย่างรวดเร็ว การทําความร้อนบางส่วน หรือการทําความเย็นอย่างรวดเร็ว จะทําให้ส่วนประกอบบกพร่องได้อย่างง่ายดาย ดังนั้นการทําความร้อนก่อนและกระบวนการทําความเย็นค่อยๆ จึงแนะนําการผสม IR มีผลผลิตสูงสุดเนื่องจากอัตราการทําความร้อนที่ควบคุมและเวลาผสมเหลว. ให้แน่ใจว่าองค์ประกอบไม่ได้ถูกเผชิญกับความชันทางความร้อนที่สูงกว่า 4 องศาต่อวินาที. 2 องศาต่อวินาทีคือความชันที่เหมาะสมการทําความร้อนก่อนในระยะ 100 องศาของอุณหภูมิสูงสุดของ solder เป็นสิ่งจําเป็นในการลดการกระแทกทางความร้อน. |
ชิปวาริสเตอร์ เอ็นเวอรอนจิตใจ&การทดสอบความน่าเชื่อถือ:
| ลักษณะ | วิธีการทดสอบและคําอธิบาย | |||
| การเก็บรักษาอุณหภูมิสูง | ตัวอย่างต้องถูกนําไปเผชิญกับอุณหภูมิ 125 ± 2 °C เป็นเวลา 1000 ± 2 ชั่วโมงในอ่างอาบน้ําเทอร์โมสตติก โดยไม่มีภาระ และจากนั้นเก็บไว้ที่อุณหภูมิห้องและความชื้นเป็นเวลา 1-2 ชั่วโมงการเปลี่ยนแปลงของแรงดันของวาริสตอร์จะต้องอยู่ในระยะ 10%. | |||
| วงจรอุณหภูมิ | วงจรอุณหภูมิของอุณหภูมิที่กําหนดไว้จะซ้ํา 5 ครั้ง แล้วเก็บไว้ที่อุณหภูมิห้องและความชื้นเป็นเวลา 1-2 ชั่วโมงการเปลี่ยนแปลงของแรงกระหน่ําของวาริสตอร์จะต้องอยู่ในระยะ 10% และต้องตรวจสอบความเสียหายทางกล. | ขั้นตอน | อุณหภูมิ | ระยะเวลา |
| 1 | -40±3°C | 30 นาที±3 | ||
| 2 | อุณหภูมิห้อง | 1 ~ 2 ชั่วโมง | ||
| 3 | 125±2°C | 30 นาที±3 | ||
| 4 | อุณหภูมิห้อง | 1 ~ 2 ชั่วโมง | ||
| อุปกรณ์ความร้อนสูง | หลังจากที่ใช้แรงดันสูงสุดที่อนุญาตได้อย่างต่อเนื่องที่ 85 °C เป็นเวลา 1000 ชั่วโมง ตัวอย่างจะเก็บรักษาในอุณหภูมิห้องและความชื้นเป็นเวลา 1 ชั่วโมงการเปลี่ยนแปลงของแรงกระหน่ําของวาริสเตอร์จะต้องอยู่ในระยะ 10%. | |||
ความหนาวของความร้อน ความชื้น | ตัวอย่างควรถูกเผชิญกับสภาพแวดล้อม 40°C,90 ถึง 95% RH และใช้แรงดันสูงสุดที่อนุญาตเป็นเวลา 1000 ชั่วโมง จากนั้นเก็บไว้ที่อุณหภูมิห้องและความชื้นเป็นเวลาหนึ่งหรือสองชั่วโมงการเปลี่ยนแปลงของแรงดันของวาริสตอร์จะต้องอยู่ในระยะ 10%. | |||
| การเก็บรักษาอุณหภูมิต่ํา | ตัวอย่างควรถูกเผชิญกับอุณหภูมิ -40 °C โดยไม่มีภาระเป็นเวลา 1000 ชั่วโมง แล้วเก็บไว้ที่อุณหภูมิห้องพักเป็นเวลา 1-2 ชั่วโมง การเปลี่ยนแปลงของแรงกระหน่ําของวาริสเตอร์จะต้องอยู่ในระยะ 10% | |||
จํานวนสินค้าในกระเป๋าเทป:
| ขนาด EIA(EIAJ) | 0805 (2012) |
| ปริมาณบรรจุแบบมาตรฐาน (PCS / reel) | 4,000 |
|
|
