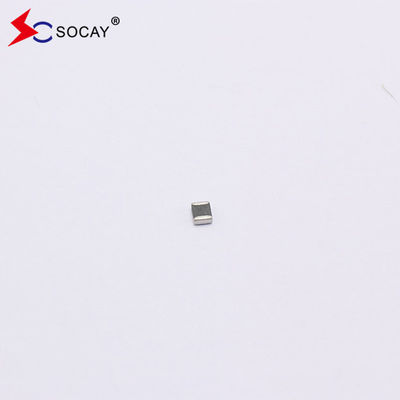

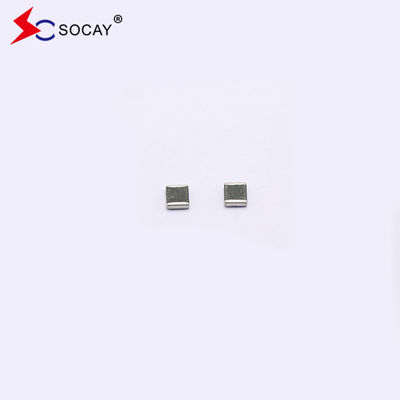

18VDC Surface Mount Multilayer Varistor SV0402E180G2B SMD เวลาตอบสนองรวดเร็ว (< 1 ns)
รายละเอียดของวาริสตอร์หลายชั้นSV0402E180G2B_v89.1.pdf
คําอธิบาย:
วาริสตอร์หลายชั้น SV0402E180G2B ใช้เทคโนโลยีการผลิตหลายชั้นรวมทั้งที่ระบุใน IEC 61000-4-2 หรือมาตรฐานอื่น ๆ ที่ใช้สําหรับความสอดคล้องกับไฟฟ้าแม่เหล็ก (EMC). SV0402E9R0G0B ปกติใช้ในการปกป้องวงจรบูรณาการและองค์ประกอบอื่น ๆ ในระดับแผ่นวงจร มันสามารถทํางานได้ในช่วงอุณหภูมิที่กว้างกว่าไดโอเดสเซนเนอร์
เครื่องวงจรเท่ากัน:
คุณสมบัติไฟฟ้า(25± 5°C:)
| สัญลักษณ์ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย |
| VDC | รางวัล | รางวัล | 9 | V |
| VV | 11 | รางวัล | 17 | V |
| VC | รางวัล | รางวัล | 35 | V |
| CP | รางวัล | 5 | รางวัล | pF |
วีดีซี (VDC) วาริสตอร์สามารถรักษาความดันการทํางานแบบด่วนสูงสุด และไม่เกินกระแสรั่ว 10μA
พลังงานประกอบไฟฟ้า
เทียบเท่า VB
VC ราคาสูงสุดของกระแสผ่านวาริสเตอร์ที่มีรูปคลื่น 8/20μs และกระแสกระแทก 1A
CP ∙ ความจุของอุปกรณ์ที่วัดด้วยความเบี่ยงเบน 0 โวลต์ 1Vrms ที่ 1MHz. pF คือ ± 30%
ลักษณะของวาริสเตอร์หลายชั้น:
|
u ประเภทไร้หมึก u ชิปเซรามิคแบบ SMD ที่มีพื้นฐานซีนกอ๊อกไซด์ u อิสูเลเตอร์บนชั้นเคลือบรักษาอัตราการรั่วไหลที่ต่ําและคงที่ที่ดี u การปิดการเคลือบให้มีลักษณะการผสมผสานที่ดี u เวลาตอบสนองรวดเร็ว (< 1 ns) u ความดันการปัดต่ํา u ตอบสนองมาตรฐาน IEC61000-4-2 u ความจุต่ําสามารถตอบสนองความเร็วสูงการป้องกันแรงดันเฉพาะชั่วคราว |
การใช้งานของวาริสเตอร์หลายชั้น:
|
u การใช้งานสินค้าความจุต่ําสําหรับสายสัญญาณความเร็วสูง เช่น HDMI, DVI, USB, IEEE 1394 Port เป็นต้น u การใช้งานของผลิตภัณฑ์ความจุปกติสําหรับ Port I/O (RS232, USB, PS2, VGA, Audio) บน Mother Board และ Notebook, Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง Set ช่อง MP3 ช่อง DVD ช่อง ช่อง Docking System ฯลฯ |
การสร้างและขนาดของวาริสเตอร์หลายชั้น:
| ขนาด EIA (EIAJ) |
0402 (1005) |
|
| สัญลักษณ์ | นิ้ว | มิลลิเมตร |
| L | 00.038±0.005 | 0.96±012 |
| W | 00.019±0003 | 0.48±0.0.07 |
| T | 00.020±0004 | 0.50±0.10 |
| C | 00.010±0006 | 0.25±0.15 |
ข้อมูลเทคนิคทั่วไป:
| อุณหภูมิการทํางาน | -40 ~ + 85oC | ||
| อุณหภูมิในการเก็บ | -40 ~ + 85oC | ||
| เวลาตอบสนอง | < 1 ns | ||
| ความสามารถในการผสม | 245 ± 5 °C, 3 ± 1 วินาที | ||
| ความต้านทานต่อการล้าง | 260±5oC, 10±1วินาที | ||
| สภาพการเก็บของของกระเป๋า | อุณหภูมิในการเก็บ | 5 ~ 40oC | |
| ความชุ่มชื้น | ถึง 65% | ||
| เวลาเก็บ | 12 เดือนสูงสุด | ||
ผลประกอบการด้านสิ่งแวดล้อมของวาริสเตอร์หลายชั้น:
| รายการ | รายละเอียด | สภาพการทดสอบ | |
| ความชื้น | △VV/ VV≤ ± 10 % | 90%RH, 40oC, ความดันทํางาน, 1000 ชั่วโมง | |
| โชคความร้อน | △VV/ VV≤ ± 10 % | -40oC ถึง 85oC วงจร 30 นาที 5 วงจร | |
| โลตติจ์ภาระเต็ม | △VV/ VV≤ ± 10 % | ความดันทํางาน 85oC 1000 ชั่วโมง |
ขนาดของเทปพับพารีสเตอร์หลายชั้น:
|
ขนาด EIA (EIAJ) |
0402 (1005) |
|
| สัญลักษณ์ | นิ้ว | มิลลิเมตร |
| A | 0.315 ± 0.012 | 8.00±030 |
| B | 00.138±0.002 | 3.50±0.05 |
| C | 00.069±0.002 | 10.75±0.05 |
| D0 | 00.061±0.002 | 1.55±005 |
| P0 | 0.157±0004 | 4.00±010 |
| P1 | 00.079±0.002 | 2.00±005 |
| P2 | 00.079±0.002 | 2.00±005 |
| W | 00.023±0.001 | 0.59±0.03 |
| L | 00.044±0.001 | 1.12±003 |
| T | 00.024±0.001 | 0.60 ± 0.03 |
จํานวนสินค้าในพัสดุที่ติดเทป:
|
ขนาด EIA (EIAJ) |
0402 (1005) |
| ปริมาณบรรจุแบบมาตรฐาน (PCS / reel) | 10,000 |
