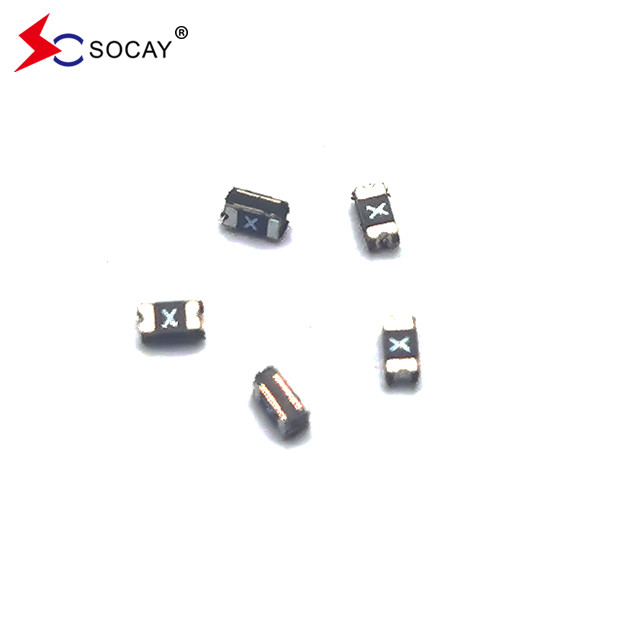

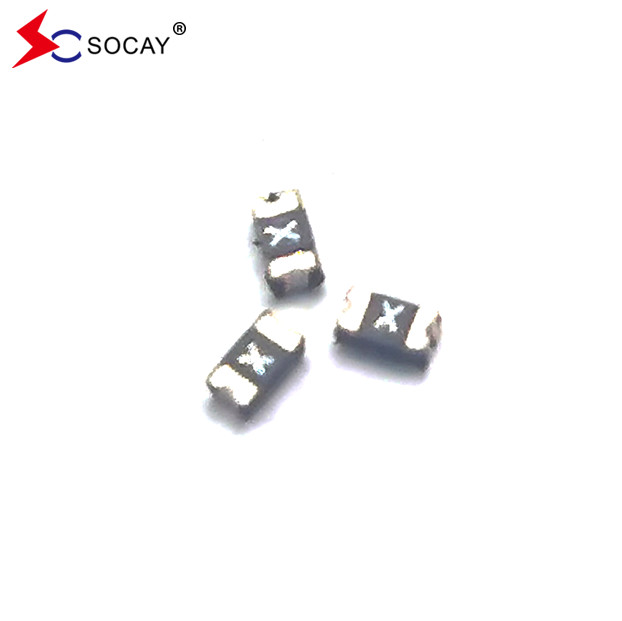

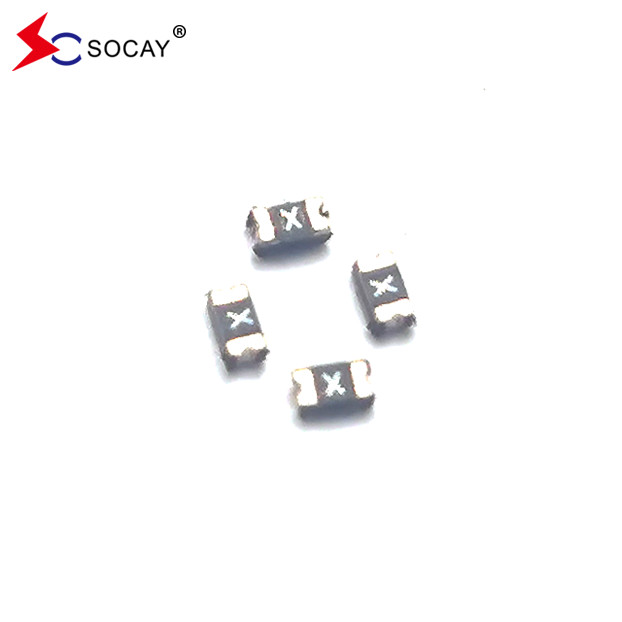

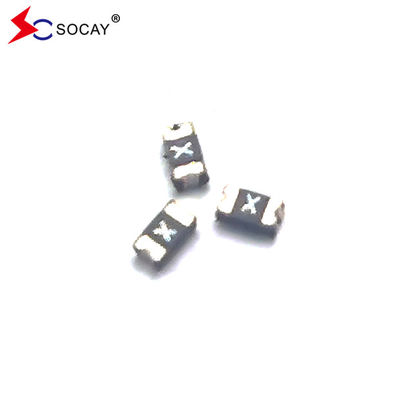

การติดตั้งพื้นผิว PPTC ที่สามารถตั้งค่าใหม่ได้ SCF002-0603RB 0.02A 30Vmax การกระตุ้นเร็วขึ้น 0603 ขนาดของ Solid Stat
ใบข้อมูล:SCF0603RB ซีรีส์_v21081.pdf
| เลขส่วน | ปัจจุบัน | ปัจจุบัน | ความดันเฉพาะ | ปัจจุบันสูงสุด | พลัง แบบ |
ระยะเวลาสูงสุด ไปทริป |
ความต้านทาน | ||
| ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pดีไทป (W) |
ปัจจุบัน (A) |
เวลา (เซค.) |
Rนาที (Ω) |
R1max (Ω) |
|
| SCF001-0603RB | 0.01 | 0.03 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 15.00 | 100.0 |
| SCF002-0603RB | 0.02 | 0.06 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 12.00 | 70.00 |
| SCF003-0603RB | 0.03 | 0.09 | 30.0 | 20.0 | 0.50 | 0.15 | 1.00 | 6.000 | 65.00 |
| SCF004-0603RB | 0.04 | 0.12 | 24.0 | 20.0 | 0.50 | 0.20 | 1.00 | 4.000 | 45.00 |
| SCF005-0603RB | 0.05 | 0.15 | 24.0 | 20.0 | 0.50 | 0.25 | 1.00 | 3.000 | 35.00 |
| SCF010-0603RB | 0.10 | 0.30 | 15.0 | 40.0 | 0.50 | 0.50 | 1.00 | 0.900 | 8.000 |
| SCF020-0603RB | 0.20 | 0.50 | 9.0 | 40.0 | 0.50 | 1.00 | 0.60 | 0.550 | 3.500 |
| SCF025-0603RB | 0.25 | 0.55 | 9.0 | 40.0 | 0.50 | 8.00 | 0.08 | 0.500 | 3.000 |
| SCF030-0603RB | 0.30 | 0.70 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.300 | 2.000 |
| SCF035-0603RB | 0.35 | 0.75 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.200 | 1.400 |
| SCF040-0603RB | 0.40 | 0.80 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.150 | 0.900 |
| SCF050-0603RB | 0.50 | 1.00 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.100 | 0.800 |
|
ฉัน เก็บไว้= เก็บปัจจุบัน ปัจจุบันสูงสุดของอุปกรณ์จะไม่ได้เปิดใน 25°C ยังมีอากาศ ฉัน ทริป= กระแสการเคลื่อนไหว ขั้นต่ําของกระแสการเคลื่อนไหวที่อุปกรณ์จะเคลื่อนไหวเสมอใน 25°C ยังมีอากาศ V สูงสุด= ความแรงกดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในปัจจุบัน (Imax) ฉัน สูงสุด= ปริมาณไฟฟ้าความผิดพลาดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในแรงดันระดับ (Vmax) P dประเภท= การสูญเสียพลังงานสูงสุดเมื่ออุปกรณ์อยู่ในสภาพเปิดใน 25°สภาพแวดล้อมอากาศที่ไม่เคลื่อนที่ C ในแรงดันปริมาณ R นาที= ความต้านทานของอุปกรณ์ขั้นต่ําก่อนการกระตุ้นที่ 25°ซี R 1max= ความต้านทานสูงสุดของอุปกรณ์จะวัด 1 ชั่วโมงหลังการไหลกลับ |
|||||||||
ลักษณะ:
|
u สอดคล้องกับ RoHS และไม่มีฮาโลเจน u การกระแทกที่เร็วขึ้น 0603 มิติ u กระแสการทํางาน: 0.01A ~ 0.50A u ความดันสูงสุด: 6V ~ 30Vdc u อุณหภูมิการทํางาน: -40 °C ~ + 85 °C
|
| การทดสอบรายการ | สภาพการทดสอบ | ยอมรับ / มาตรฐานการปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25°C | Rนาที≤R≤R1สูงสุด |
| เวลา เดินทาง | กระแสที่กําหนด, Vสูงสุด, 25 °C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| ปัจจุบันการรักษา | 30 นาทีH | ไม่มีการเดินทาง |
| วงจรชีวิต | Vสูงสุดฉันสูงสุด, 100จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vสูงสุด, 1 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
| วัสดุปลาย | หมึกผสม นิเคิลทองแดง |
| โซนผสม | ตอบสนองรายละเอียด EIA RS 186-9E และ ANSI/J-STD-002 ประเภทที่ 3 |
| การทดสอบรายการ | สภาพการทดสอบ | การเปลี่ยนแปลงความต้านทาน |
| การ อายุ ยาว ที่ ไม่ มี ผล | 85°C,1000 ชั่วโมง | ± 10% |
| ความชื้น การแก่ตัว | 85°C/85%RH.100 ชั่วโมง | ± 5% |
| โชคความร้อน |
MIL-STD-202, วิธี 107G +85°C/-40°C 20 ครั้ง |
±33% การเปลี่ยนแปลงความต้านทานทั่วไป |
| ความทนทานต่อสารละลาย | MIL-STD-202, วิธี 215 | ไม่มีการเปลี่ยนแปลง |
| การสั่นสะเทือน | ML-STD-883C สภาพการทดสอบ A | ไม่มีการเปลี่ยนแปลง |
| รุ่น | อุณหภูมิการทํางานภายในบริเวณสูงสุด (°C) | ||||||||
| - 40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF001-0603RB | 0.014 | 0.0125 | 0.0115 | 0.010 | 0.0085 | 0.007 | 0.006 | 0.005 | 0.0035 |
| SCF002-0603RB | 0.028 | 0.025 | 0.023 | 0.020 | 0.017 | 0.014 | 0.012 | 0.010 | 0.007 |
| SCF003-0603RB | 0.042 | 0.038 | 0.035 | 0.030 | 0.026 | 0.021 | 0.018 | 0.015 | 0.011 |
| SCF004-0603RB | 0.056 | 0.050 | 0.046 | 0.040 | 0.034 | 0.028 | 0.024 | 0.020 | 0.014 |
| SCF005-0603RB | 0.070 | 0.063 | 0.058 | 0.050 | 0.043 | 0.035 | 0.030 | 0.025 | 0.018 |
| SCF010-0603RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF020-0603RB | 0.280 | 0.250 | 0.230 | 0.200 | 0.170 | 0.140 | 0.120 | 0.100 | 0.070 |
| SCF025-0603RB | 0.350 | 0.310 | 0.290 | 0.250 | 0.210 | 0.180 | 0.150 | 0.130 | 0.090 |
| SCF030-0603RB | 0.420 | 0.380 | 0.350 | 0.300 | 0.260 | 0.210 | 0.180 | 0.150 | 0.110 |
| SCF035-0603RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF040-0603RB | 0.540 | 0.500 | 0.450 | 0.400 | 0.340 | 0.310 | 0.270 | 0.230 | 0.160 |
| SCF050-0603RB | 0.670 | 0.630 | 0.560 | 0.500 | 0.430 | 0.390 | 0.340 | 0.290 | 0.200 |
| เลขส่วน | จํานวน | เลขส่วน | จํานวน |
| SCF001-0603RB | 4000 PCS | SCF020-0603RB | 5000 PCS |
| SCF002-0603RB | 4000 PCS | SCF025-0603RB | 5000 PCS |
| SCF003-0603RB | 5000 PCS | SCF030-0603RB | 5000 PCS |
| SCF004-0603RB | 5000 PCS | SCF035-0603RB | 5000 PCS |
| SCF005-0603RB | 5000 PCS | SCF040-0603RB | 4000 PCS |
| SCF010-0603RB | 5000 PCS | SCF050-0603RB | 4000 PCS |
