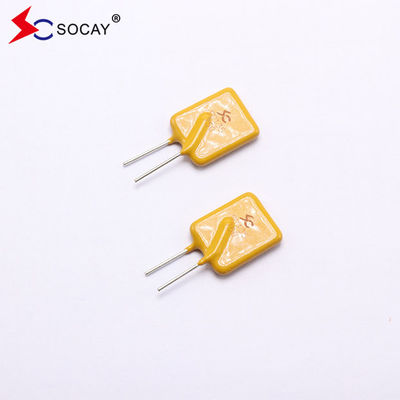

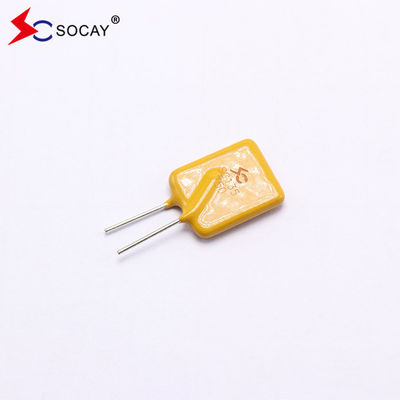

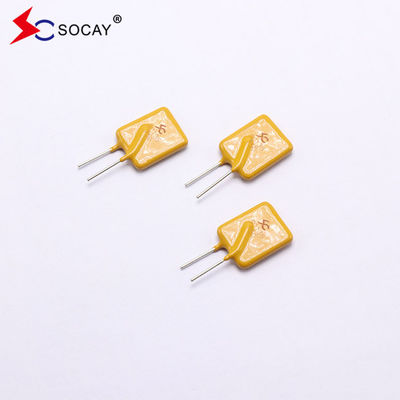

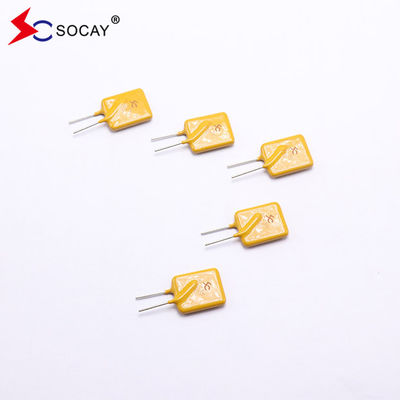

SOCAY PPTC โพลิเมอร์ที่สามารถตั้งค่าใหม่ได้ SC135-750SZ0D กระแสการทํางาน 0.75A สําหรับจุดเชื่อมพลังงาน
PPTC โพลิเมอร์ที่ตั้งค่าใหม่ครับใบข้อมูล:SC135-750SZ0D_v9121.pdf
ปริมาตรไฟฟ้า:
| เลขส่วน | ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pdtyp (W) |
ระยะเวลาสูงสุด ไปทริป |
Rการมีอยู่ | |||
| PPTC โพลิเมอร์ที่ตั้งค่าใหม่ |
ปัจจุบัน (A) |
เวลา (S) |
Rนาที (Ω) |
Rสูงสุด (Ω) |
R1สูงสุด (Ω) |
|||||
|
SC135-750SZ0D |
0.75 | 1.50 | 135 | 20 | 3.5 | 3.75 | 20.00 | 0.50 | 0.85 | 1.28 |
เกี่ยวกับ PPTCs
คออฟเซนเตอร์อุณหภูมิบวกโพลิเมอริก เป็นประเภทขององค์ประกอบป้องกันอิเล็กทรอนิกส์เหนือกระแสไฟฟ้า ซึ่งทําจากโพลิเมอร์ออร์แกนิคโพลิเมอร์สูง ภายใต้สภาพความดันสูงอุณหภูมิสูงและปฏิกิริยาการกระเทียม, หลัง doping ด้วยวัสดุอนุภาค conductive และแปรรูปโดยเทคโนโลยีพิเศษขณะที่ไฟฟิวส์การฟื้นฟูตนเองมีการป้องกันการ overcurrent overheating, การฟื้นฟูการทํางานแบบสองแบบโดยอัตโนมัติ
มาตรฐานการทํางาน PPtcs
PPTCs มาตรฐานการทํางาน
เชื่อมต่อเป็นชุดกับวงจร เมื่อมีกระแสไฟฟ้าผิดปกติ ค่าความต้านทานจะเพิ่มขึ้นชั่วคราวและทําหน้าที่เป็นขีดจํากัดกระแสไฟฟ้า เมื่อกระแสไฟฟ้าผิดปกติหายไปมันกลับสู่สภาวะความต้านทานต่ํา และวงจรทํางานปกติ.
พิเศษ PPTC โพลิเมอร์ที่สามารถตั้งค่าใหม่ได้:
|
u สอดคล้อง RoHS และไร้ฮาโลเจน u อุปกรณ์ที่นํารังสี u วัสดุประกอบกันไฟ epoxy polymer ที่มีความแข็งแรง ตอบสนองความต้องการ UL94V-0 u ปัจจุบันการทํางานของฟิวส์ PPTC สามารถตั้งค่าใหม่ได้: 0.90A, โลตติจ์สูงสุด: 60Vdc, อุณหภูมิการทํางาน: -40°C ถึง +85°C |
การใช้งาน PPTC โพลิเมอร์ที่สามารถตั้งค่าใหม่ได้
|
u ฮับ USB, port และอุปกรณ์นอก u การใช้ไฟฟ้า u ส่ง IEEE1394 u การป้องกันมอเตอร์ u คอมพิวเตอร์และอุปกรณ์นอก u อิเล็กทรอนิกส์ทั่วไป |
กราฟการระบุอุณหภูมิ ราคา 1เก็บไว้(A)
| อุณหภูมิการทํางานภายใน | -40 °C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| ลดเปอร์เซ็นต์ | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
ขั้นตอนการทดสอบและความต้องการ:
| การทดสอบ | สภาพการทดสอบ | หลักเกณฑ์รับ/ปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25±2°C | Rmin≤R≤Rmax |
| ปัจจุบัน | 60 นาที ณ อีฮอลด์ ในอากาศที่เงียบ @ 25 ± 2 °C | ไม่มีการเดินทาง |
| เวลา เดินทาง | กระแสที่กําหนด, Vmax, @ 25±2°C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| วงจรชีวิต | Vmax, Imax, 100 จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vmax 24 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
รายละเอียดทางกายภาพของ PPTC โพลิเมอร์ที่สามารถตั้งค่าใหม่ได้:
| วัสดุนํา |
0.03-1.85A เหล็กเคลือบทองแดง 2.50-5.00A ทองแดงเคลือบหมึก |
| ลักษณะการผสม | ความสามารถในการผสมตาม MIL-STD-202, วิธี 208E |
| วัสดุประปา | โพลีเมอร์อีโป๊กซี่ที่ทนไฟที่แข็งแรงตอบสนองความต้องการ UL 94V-0 |
| การติดป้ายอุปกรณ์ | มีเครื่องหมายว่า "SC", โลเตจ, กระแสปริมาณ |
จํานวนของพัสดุ PPTC โพลิเมอร์ที่ตั้งค่าใหม่:
| เลขส่วน | จํานวน (pcs/reel) |
|
SC135-750SZ0D |
500 |
