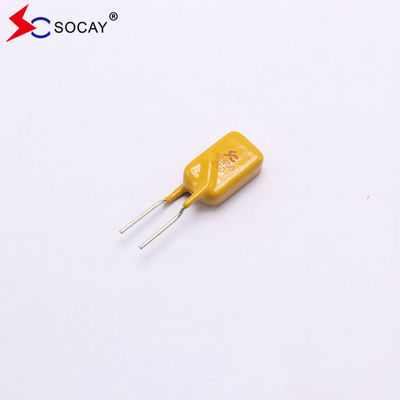

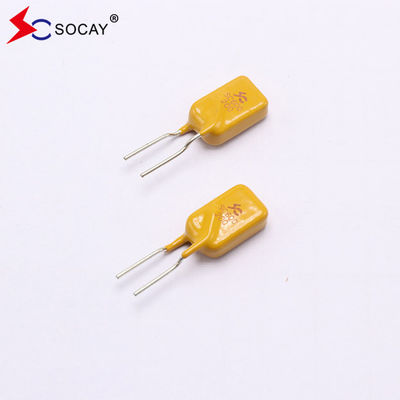

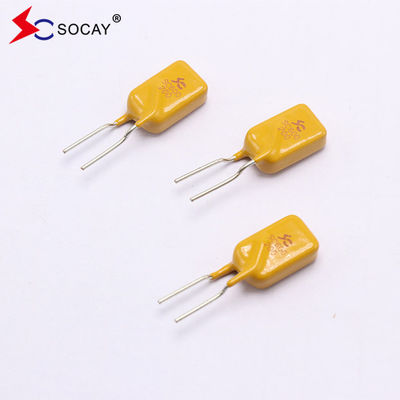

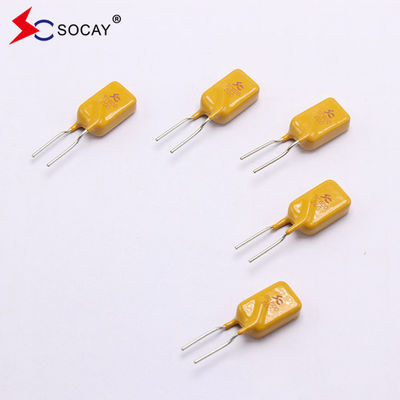

SC600 ซีรีส PPTC เฟยส์รีเซ็ท SC600-200SW0D เวลาจัดส่งเร็ว
PPTC ฟิวส์ที่สามารถตั้งค่าใหม่ได้ครับใบข้อมูล:SC600-200SW0D_v981.pdf
ปริมาตรไฟฟ้า:
| เลขส่วน | ฉันเก็บไว้(A) | ฉันทริป(A) |
Vสูงสุด (Vdc) |
ฉันสูงสุด (A) |
Pdtyp (W) |
ระยะเวลาสูงสุด ไปทริป |
Rการมีอยู่ | |||
| PPTC โพลิเมอร์ที่ตั้งค่าใหม่ |
ปัจจุบัน (A) |
เวลา (S) |
Rนาที (Ω) |
Rสูงสุด (Ω) |
R1สูงสุด (Ω) |
|||||
|
SC600-200SW0D |
0.20 | 0.40 | 400 | 3.0 | 1.5 | 1.0 | 10.0 | 5.0 | 9.0 | 14.0 |
|
ฉันเก็บไว้= ปัจจุบัน PPTC Resetable Fuse Hold: ปัจจุบันสูงสุดที่อุปกรณ์จะไม่ทํางานที่ 25 °C อากาศไม่เคลื่อนไหว ฉันทริป= PPTC Resetable Fuse Trip current: ขั้นต่ําของกระแสที่อุปกรณ์จะยังคงมีอากาศที่ 25 °C Vสูงสุด= ระบบความดันสูงสุดสามารถทนได้โดยไม่เสียหายในปัจจุบันที่ระบุ ฉันสูงสุด= ปริมาณไฟฟ้าความผิดพลาดสูงสุดที่อุปกรณ์สามารถทนได้โดยไม่เสียหายในแรงดันระดับ Tทริป= เวลาสูงสุดในการกระตุ้น (s) ในกระแสที่กําหนดไว้ Pดีไทป= การสูญเสียพลังงานแบบปกติ: จํานวนพลังงานแบบปกติที่อุปกรณ์สูญเสียเมื่ออยู่ในสภาพบรรยากาศอากาศ Rนาที= PPTC Resetable Fuse ความต้านทานของอุปกรณ์ขั้นต่ําที่ 25 °C ก่อนการเปิดเครื่อง Rสูงสุด= ความต้านทานสูงสุดของอุปกรณ์ที่ 25 °C ก่อนการกระตุ้น R1สูงสุด= ความต้านทานสูงสุดของอุปกรณ์ที่ 25 °C วัด 1 ชั่วโมงหลังจากเปิดเครื่อง ระวัง: การทํางานเกินระดับที่กําหนดไว้อาจทําให้เกิดความเสียหาย และอาจเกิดการบุกและไฟ |
||||||||||
ลักษณะของไฟฟิวส์ PPTC สามารถตั้งค่าใหม่ได้
|
u สอดคล้อง RoHS และไร้ฮาโลเจน u อุปกรณ์ที่นํารังสี u วัสดุประกอบกันไฟ epoxy polymer ที่มีความแข็งแรง ตอบสนองความต้องการ UL94V-0 u ปัจจุบันการทํางานของฟิวส์ PPTC ที่สามารถตั้งค่าใหม่ได้: 0.20A, โลตสูงสุด: 400Vdc, อุณหภูมิการทํางาน: -40°C ถึง +85°C |
การใช้งาน PPTC เฟยส์ที่สามารถตั้งค่าใหม่ได้:
|
u ฮับ USB, port และอุปกรณ์นอก u การใช้ไฟฟ้า u ส่ง IEEE1394 u การป้องกันมอเตอร์ u คอมพิวเตอร์และอุปกรณ์นอก u อิเล็กทรอนิกส์ทั่วไป |
กราฟการระบุอุณหภูมิ ราคา 1เก็บไว้(A)
| อุณหภูมิการทํางานภายใน | -40 °C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| ลดเปอร์เซ็นต์ | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
ขั้นตอนการทดสอบและความต้องการ:
| การทดสอบ | สภาพการทดสอบ | หลักเกณฑ์รับ/ปฏิเสธ |
| ความต้านทาน | ในอากาศที่ไม่เคลื่อนไหว @ 25±2°C | Rmin≤R≤Rmax |
| ปัจจุบัน | 60 นาที ณ อีฮอลด์ ในอากาศที่เงียบ @ 25 ± 2 °C | ไม่มีการเดินทาง |
| เวลา เดินทาง | กระแสที่กําหนด, Vmax, @ 25±2°C | T≤ระยะเวลาสูงสุดในการเดินทาง |
| วงจรชีวิต | Vmax, Imax, 100 จักรยาน | ไม่มีเส้นโค้งหรือเผาไหม้ |
| ความ อด ทน ใน การ เดิน | Vmax 24 ชั่วโมง | ไม่มีเส้นโค้งหรือเผาไหม้ |
รายละเอียดทางฟิสิกอลของไฟฟิวส์ PPTC ที่สามารถตั้งค่าใหม่ได้
| วัสดุนํา |
0.03-1.85A เหล็กเคลือบทองแดง 2.50-5.00A ทองแดงเคลือบหมึก |
| ลักษณะการผสม | ความสามารถในการผสมตาม MIL-STD-202, วิธี 208E |
| วัสดุประปา | โพลีเมอร์อีโป๊กซี่ที่ทนไฟที่แข็งแรงตอบสนองความต้องการ UL 94V-0 |
| การติดป้ายอุปกรณ์ | มีเครื่องหมายว่า "SC", โลเตจ, กระแสปริมาณ |
ปริมาณการบรรจุไฟฟิวส์ PPTC สามารถตั้งค่าใหม่ได้:
| เลขส่วน | จํานวน (pcs/reel) |
|
SC600-200SW0D |
500 |
